Aufbau und Funktion
ID-Nr. 9230-020-de
Pumpenüberwachung SAFERUN
®
Seite 29 von 88
3.7.3 Anschlüsse

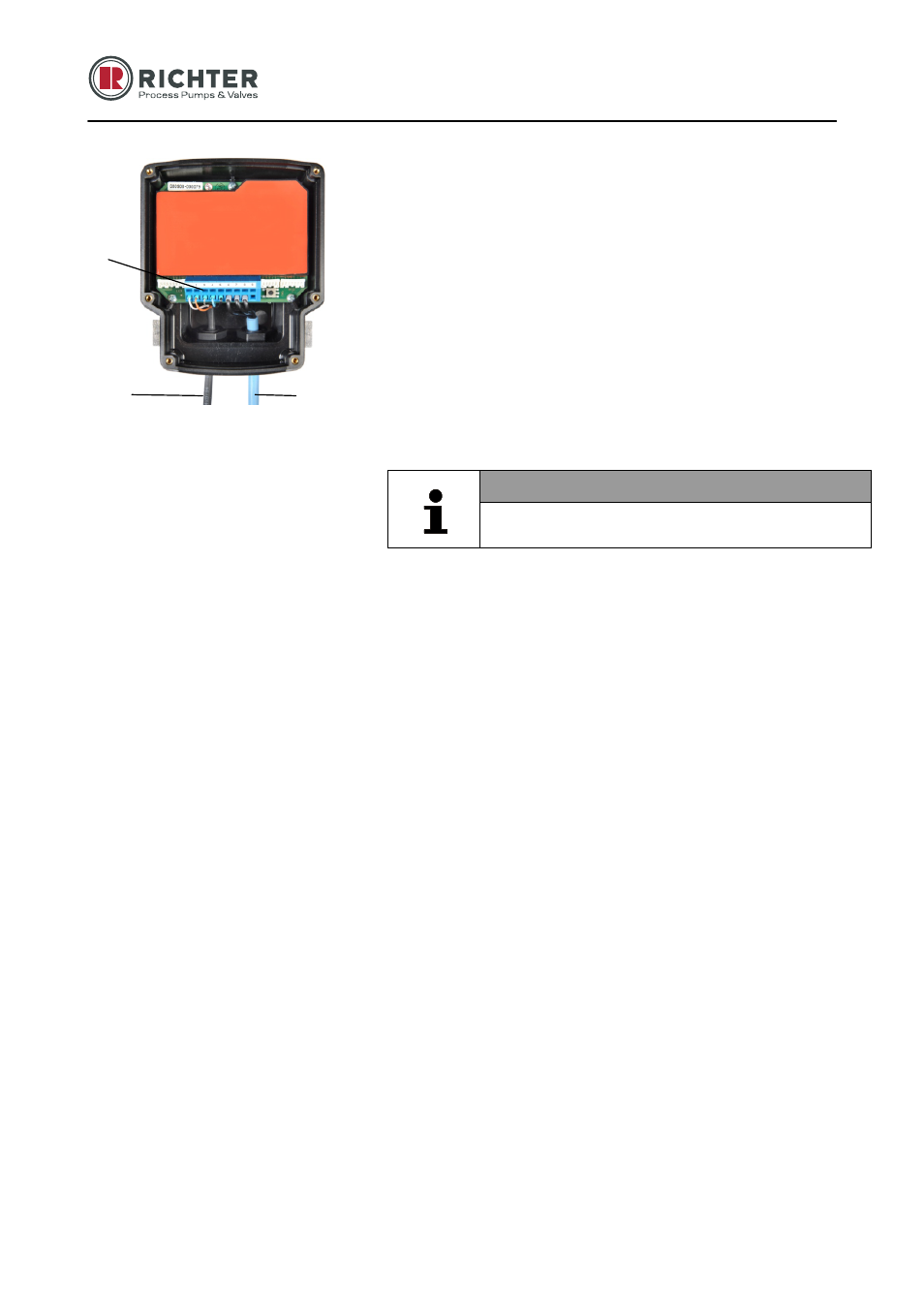

Abb. 11
Lage der Anschlüsse am Wandler SAFERUN
®
CMS-T
(Ansicht bei geöffnetem Gehäuse)
1 Kabeleinführungen M20 x 1,5 für Sensorkabel
2 Kabeleinführungen M20 x 1,5 für Spannungsversorgung
3 9-polige Klemmleiste für Anschluss Sensor und
Spannungsversorgung
HINWEIS
Die Anschlussbelegung der Klemmleiste ist in Kapitel
5.5.2.1 beschrieben.
3
1
2
