7.4.6.2 Medium mit variabler Dichte
Anwendungsfall Veresterung von Thioglykolsäure C
2
H
4
O
2
S:
Dichte 0,9 – 1,15kg/dm³
Drehzahlen 2900 min
-1
alternativ 1450 min
-1
Die Leistungsaufnahme der Kreiselpumpe ist proportional der Dichte
des Fluides. Der Wandler SAFERUN
®
CMS-T kann die Dichte des
Fluides nicht messen und somit den Durchfluss nicht über die Leis-
tungsaufnahme berechnen.
Bei variabler Dichte wird der untere Leistungsgrenzwert P
min
aus der
größten Dichte und der obere Leistungsgrenzwert P
max
aus der kleinsten
Dichte des Fluides berechnet.
Durch diese Maßnahme wird unabhängig von der aktuellen Dichte
sowohl der minimale als auch der maximal zulässige Durchfluss
abgesichert. Gleichzeitig verringert sich der zulässige Förderbereich.
Die für die Parametrierung erforderlichen Leistungswerte beziehen sich
auf Wasser.
Das Verhältnis von minimaler zu maximaler Dichte sollte ca. 30% nicht
überschreiten. Bei der Parametrierung von zu großen Dichtverhältnis-
sen wird eine Fehlermeldung ausgegeben (siehe Abschnitt 8.4).

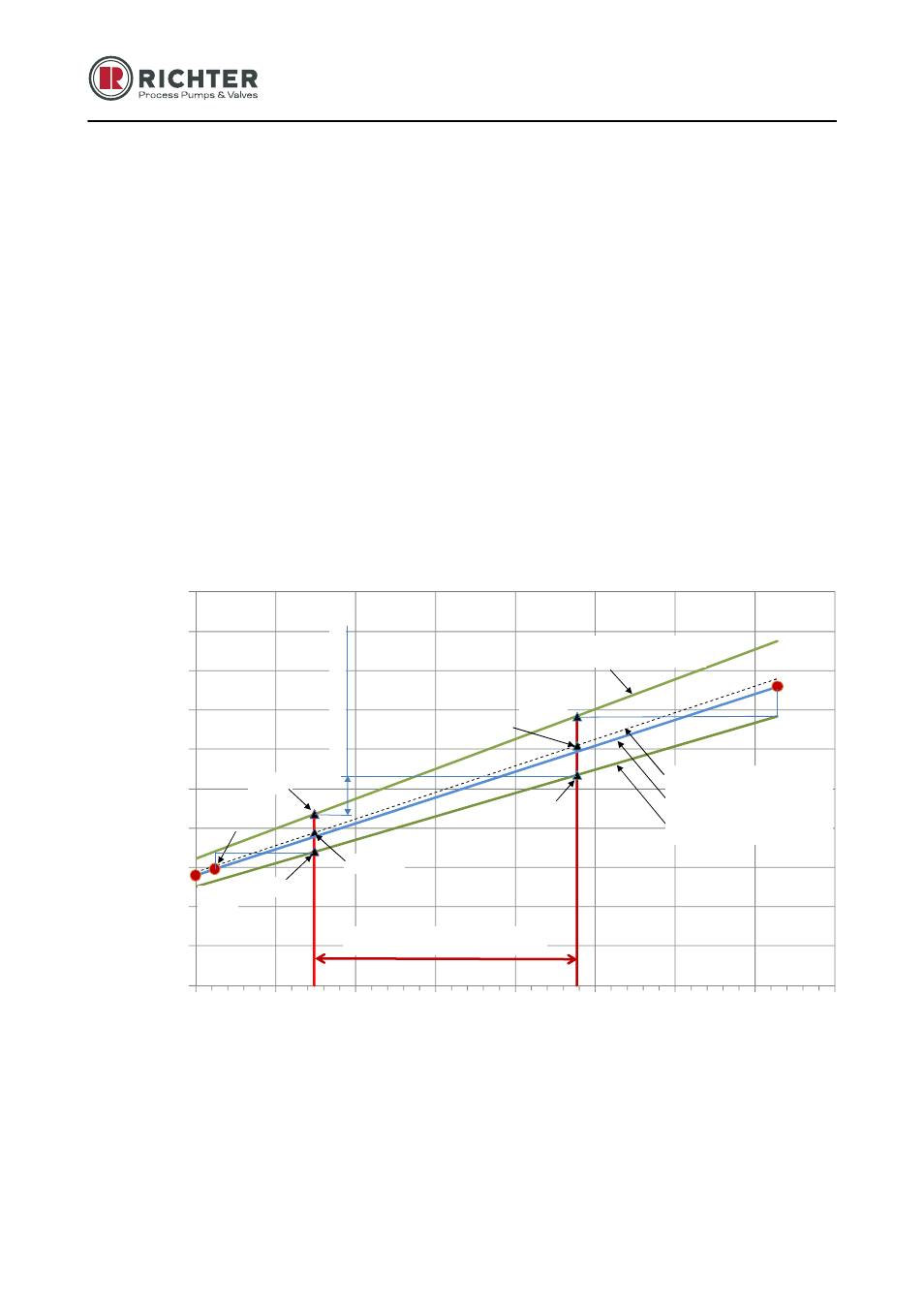

Abb. 60 Variable Dichten
Die LED-Anzeige am SAFERUN
®
CMS-T ist gleich dem Ausgangssig-
nal bei konstanter Dichte (siehe Abschnitt 7.4.3.1):
