Aufbau und Funktion
ID-Nr. 9230-020-de
Pumpenüberwachung SAFERUN
®
Seite 28 von 88
3.7.2 Betriebsanzeigen
Alle Betriebsanzeigen des Wandlers befinden sich auf der Oberseite
des Wandlers SAFERUN
®
CMS-T.

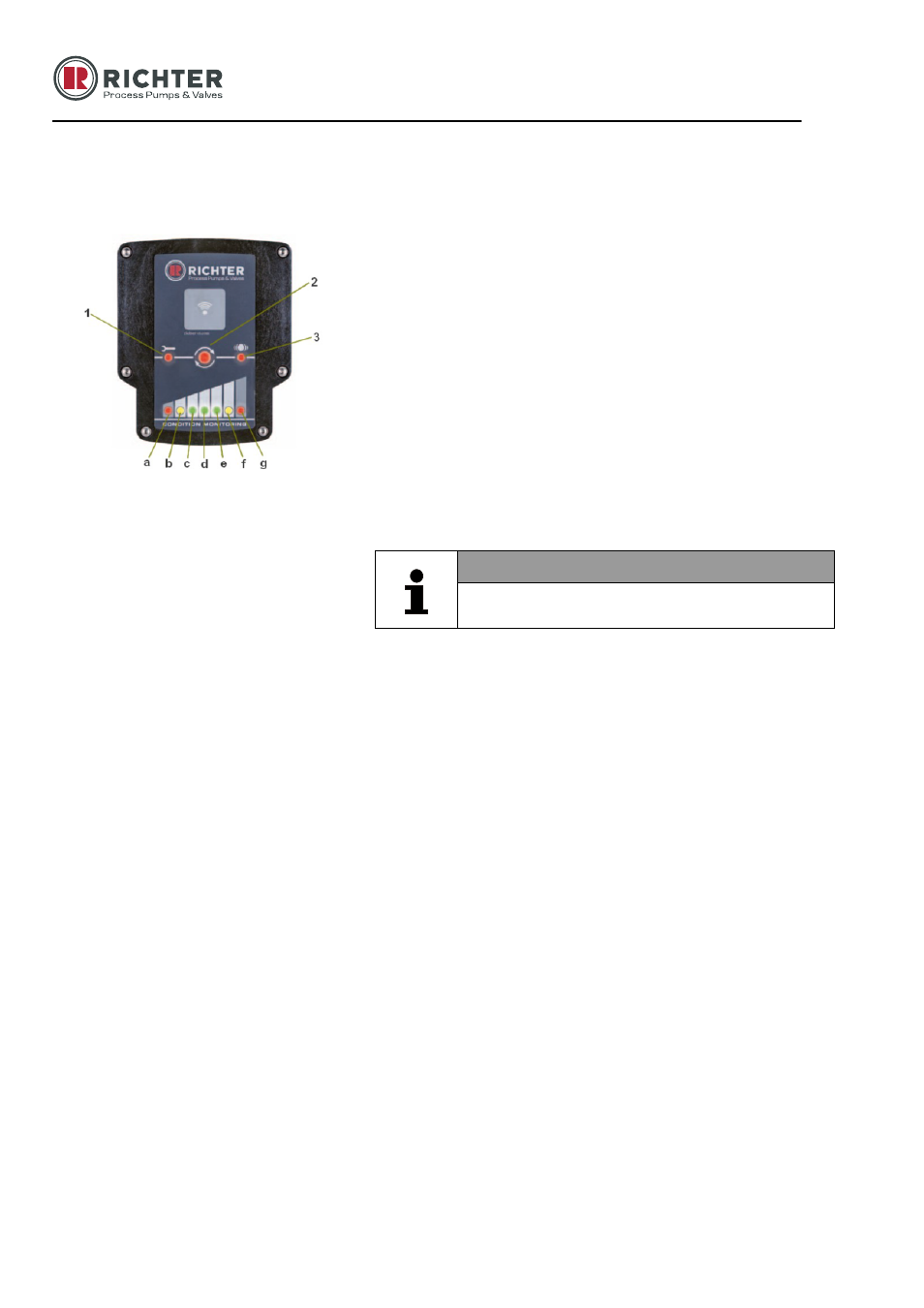

Abb. 10
Die Betriebsanzeigen des Wandlers SAFERUN
®
CMS-T
1
Fehleranzeige (rot leuchtend / blinkend)
2
Betriebsanzeige (grün)
3
Lastwechsel (rote Anzeige 2-3 Sekunden)
Kupplungsabriss (schnell rot blinkend)
a – g
Betriebspunkt der Pumpe
Die Betriebspunktanzeige des SAFERUN
®
-Wandlers
a
Mangelschmierung/Trockenlauf (rot)
b
P
min
Unterschreitung (gelb)
c, d, e Sicherer Betriebsbereich (grün)
f
P
max
Überschreitung (gelb)
g
Maximale Förderleistung überschritten (rot)
HINWEIS
Siehe Kapitel 6.5 für eine detaillierte Beschreibung
der Statusanzeigen.
