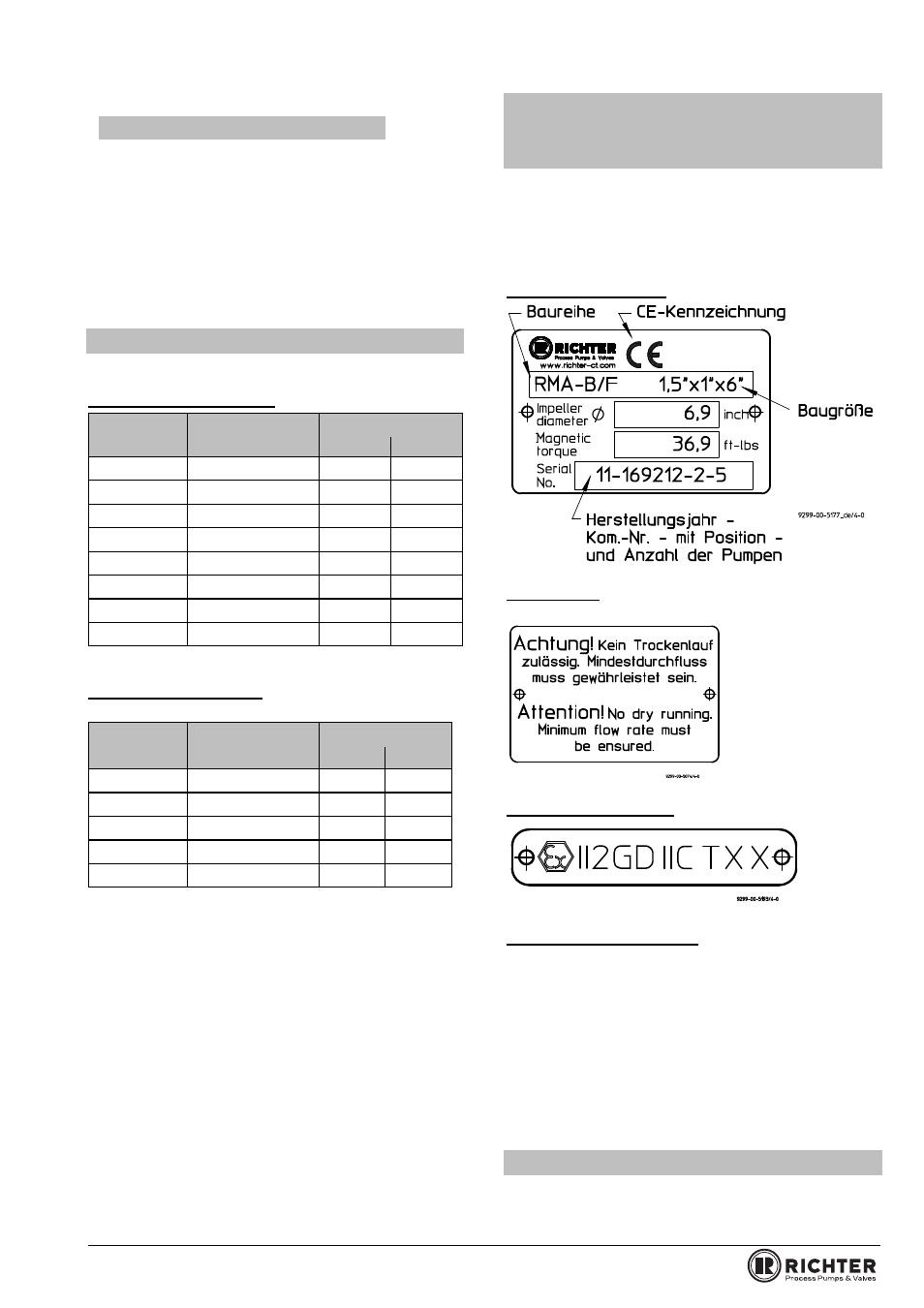

Baureihe RMA-B
, in Blockbauweise
Seite 4
9475-005-de
Revision 14
TM 8256
Ausgabe 06/2011
Baugrößen:
Gruppe 1
Gruppe 2
1,5"x1"x6"
3"x1,5"x8"
3"x1,5"x6"
3"x2"x8"
3"x2"x6"
4"x3"x8"
1,5"x1"x8"
3"x2"x10"
Gewicht :
Siehe Datenblatt
Abmessungen :
Siehe Aufstellungsplan
1.1 Anzugsmomente
Schrauben geschmiert, über Kreuz anziehen
Gehäuseschrauben 901/3
Größe
Anzahl x Größe
Anzugsmoment
[inch]
[ASME]
[in-lbs]
[Nm]
1,5"x1"x6"
8 x ½“
415
47
3"x1,5"x6"
8 x ½“
415
47
3"x2"x6"
8 x ½“
415
47
1,5"x1"x8"
10 x ½“
390
44
3"x1,5"x8"
12 x ½“
415
47
3"x2"x8"
12 x ½“
415
47
4"x3"x8"
12 x ½“
415
47
3"x2"x10"
12 x
5
/
8
“
743
84
Rohrleitungsschrauben,
Flansche nach ASME
B16.5 Class 150
DN
Anzahl x Größe Anzugsmoment
[inch]
[ASME]
[in-lbs]
[Nm]
1“
4 x ½“
70
8
1½“
4 x ½“
135
15
2“
4 x
5
/
8
“
220
25
3“
4 x
5
/
8
“
400
45
4“
8 x
5
/
8
“
310
35
1.2 Typenschild, Trockenlauf,
ATEX- und Gehäuse-
Kennzeichnung
Das Typenschild aus Edelstahl ist unverlierbar auf
den Adapter genietet:
Wenn der Betreiber seine Kennzeichnung anbringt, ist
darauf zu achten, dass die Pumpe mit dem Anwen-
dungsfall übereinstimmt.
Beispiel Typenschild:
Trockenlauf:
ATEX-Kennzeichnung:
Gehäuse-Kennzeichnung:
Nach DIN EN 19 am Gehäuse erkennbar:
Nennweite
Nenndruck
Gehäusewerkstoff
Herstellerzeichen
Schmelznummer/Gießereikennzeichen
Gießdatum
1.3 Ersatzteile
Ersatzteile für zweijährigen Dauerbetrieb gemäß DIN
24296 und in Absprache mit dem Hersteller.
