Gleichstromanschlüsse – Dell OptiPlex 755 Benutzerhandbuch
Seite 137
8.
Schieben Sie das Ersatznetzteil in die vorgesehene Stelle.
9.
Bringen Sie die beiden Schrauben wieder an, die das Netzteil an der Rückseite des Computergehäuses befestigen.
10.
Schließen Sie die Gleichstromkabel wieder an die Stromversorgung an.
11.
Schließen Sie das Netzkabel an eine Wechselstromsteckdose an.
12.
Bringen Sie die Computerabdeckung wieder an (siehe
Wieder Einsetzen der Computerabdeckung
).

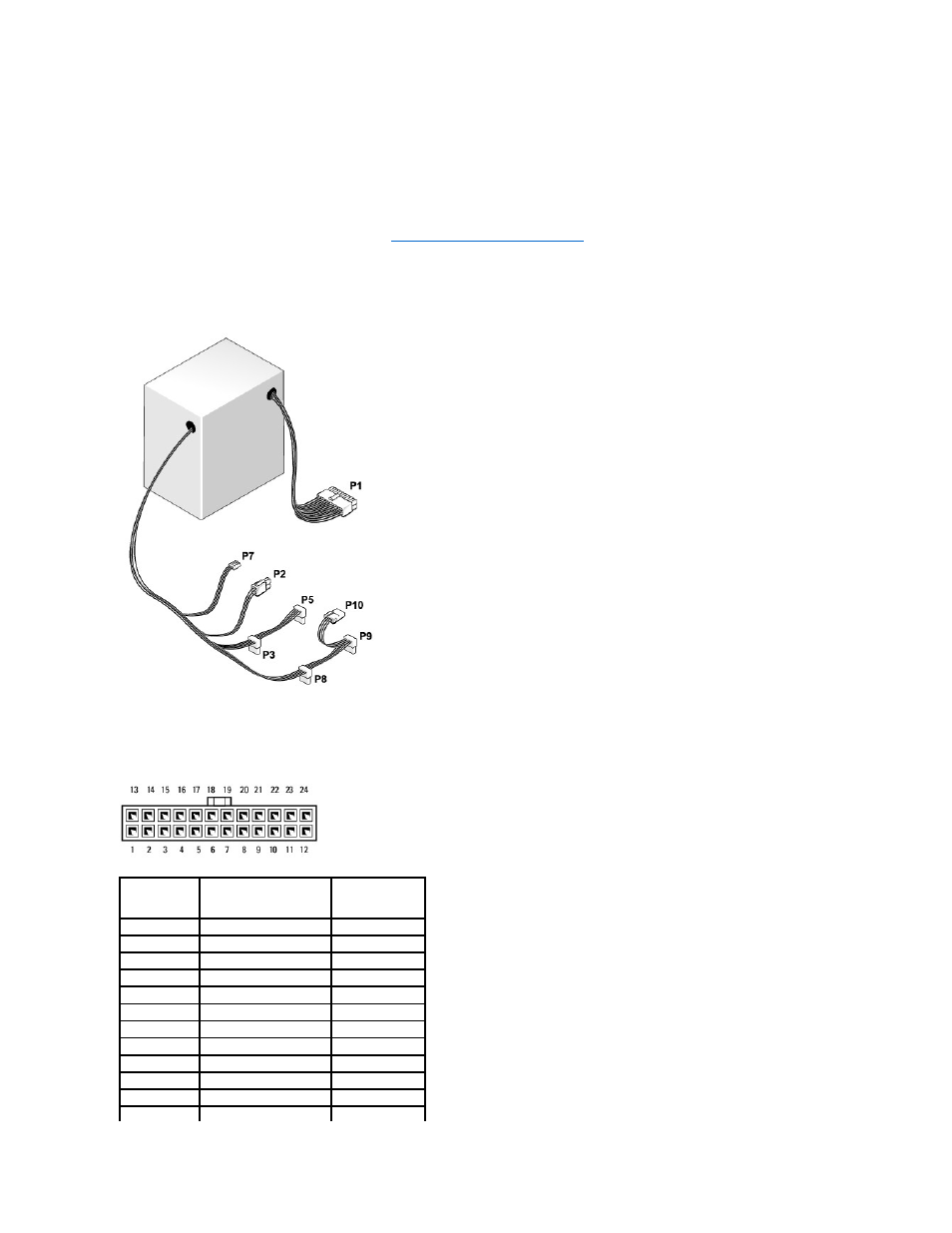

Gleichstromanschlüsse
Gleichstromanschluss P1
Pin-Nummer
Signalname
18-AWG-Draht
1
+3,3 V Gleichspannung
Orange
2
+3,3 V Gleichspannung
Orange
3
GND
Schwarz
4
+5 V Gleichspannung
Rot
5
GND
Schwarz
6
+5 V Gleichspannung
Rot
7
GND
Schwarz
8
PS_PWRGOOD
Grau
9
P5AUX
Violett
10
V_12P0_DIG
Weiß
11
V_12P0_DIG
Weiß
12
+3,3 V Gleichspannung
Orange
