PR5610 Installationshandbuch Gerät und Optionen installieren
Sartorius DE-23
3.2.3 Kabeldurchführung und Anschluss
Die Kabel werden in Stopfbuchsen verschraubt, um die Dichtigkeit nach IP 65 zu erhalten. Geeignet sind
Kabeldurchmesser von 6...12 mm für PG13.5, 5...10 mm für PG11 und 4...8 mm für PG9. Die Kabeladern
werden im Gerät auf die Schraubklemmen aufgelegt. Max. Drahtstärke 2,5 mm
2 .
Die Klemmenleisten sitzen unten im Gehäuse, oberhalb der Bohrungen für die EMV-Stopfbuchsen. Außer
der NetzAnschlussklemme sind alle Anschlussklemmen steckbar. Die Drähte sollen so kurz wie möglich auf
die Klemmen geführt werden. Bei jedem Kabel müssen die Adern mit einem Kabelbinder kurz vor dem
Klemmenblock zusammengefaßt werden.

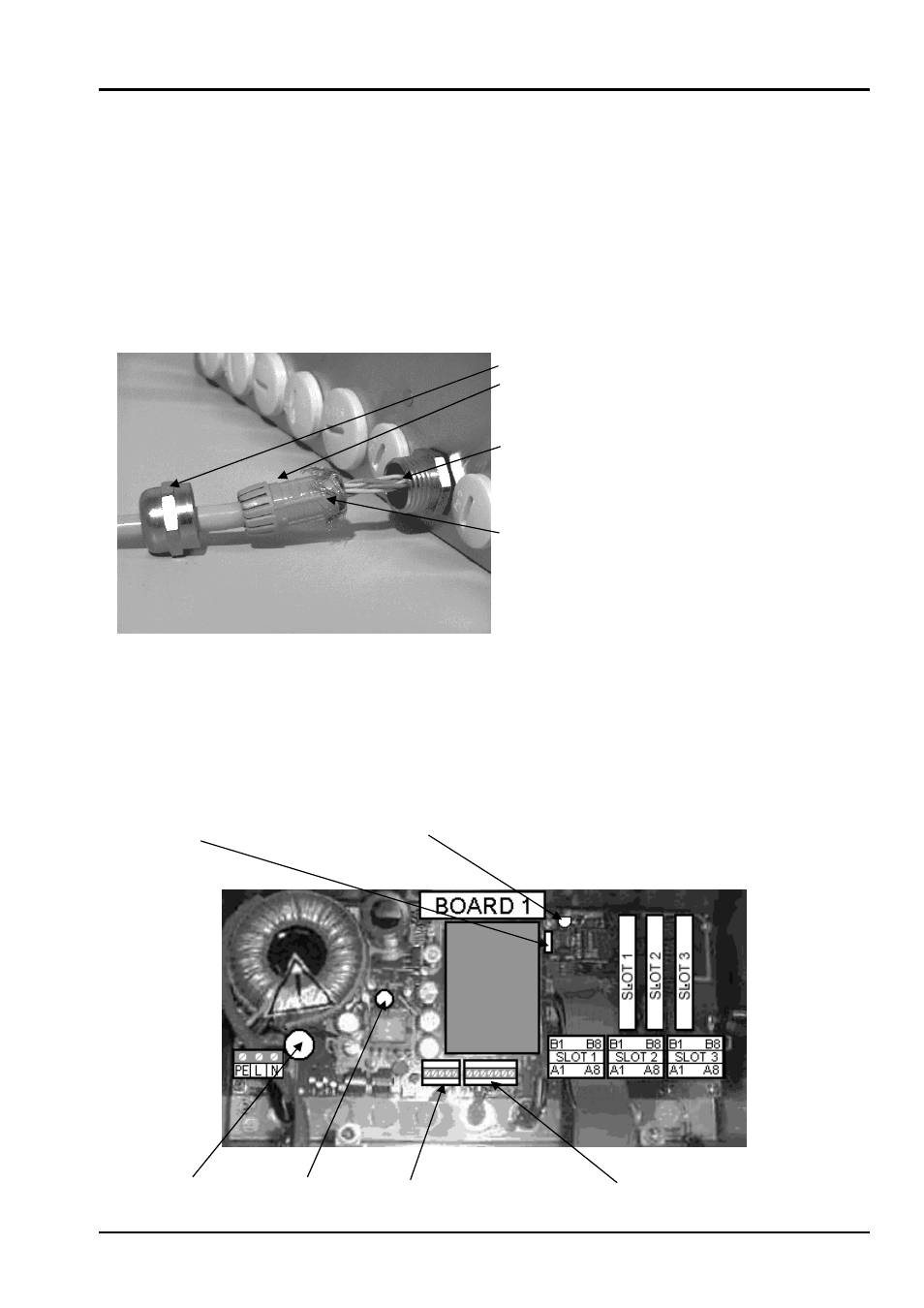

Montage eines Kabels:
• Überwurf Schraubkappe abschrauben.
• Kappe und Plastikkonus auf Kabel schieben.
• Bestücktes Kabel durch Stopfbuchse führen.
• Kabelschirm über den unteren Teil am
Plastikkonus stülpen (ca. 10mm).
• Kabeladern anklemmen.
• PG-Verschraubung festziehen.
Die Kabelschirme müssen in den Metallhülsen der PG-Verschraubung angeschlossen werden.
Schirme nicht in das Gerät führen!
3.3 Anschlussboard (Platine 1)
Auf dem Anschlussboard (Platine 1) sitzen die Stromversorgung, der Analogteil und die Steckplätze 1 – 3 für
Optionen.
Der Chip mit der einmaligen Boardnummer (SIL-Chip) sieht aus wie ein Transistor und befindet sich neben dem
Schalter CAL.
Spannungswahlschalter Sicherung serieller Port Builtin WägezellenAnschluss
