3.4.13 PR1721/14 DeviceNet-Schnittstelle
Die DeviceNet Schnittstelle PR1721/14 ist eine Option zum Einbau in Slot 4 des PR5610, siehe Kapitel 3.2.2.
Kommunikationsprotokolle und Syntax entsprechen dem jeweiligen Busstandard.
Anschlussart:
50-poliger Stecker, Slot 4
Klemmenblock, 6
Schraubklemmen
Übertragungsgeschw.:
DeviceNet 500 kbits/sec
Protokoll:
Device-Net slave
Kabel:
paarweise verdrillt, abgeschirmt
Kabelimpedanz:
150 Ohm
Busbelastung:
30 mA @ 24 V DC
Abmess. (LxWxH):
70 x 86 x 25 mm
Potentialtrennung:
Ja
Gewicht:
65 g
Stellen Sie bitte sicher, daß die DIP Schalter 1- 8 auf ON gesetzt sind

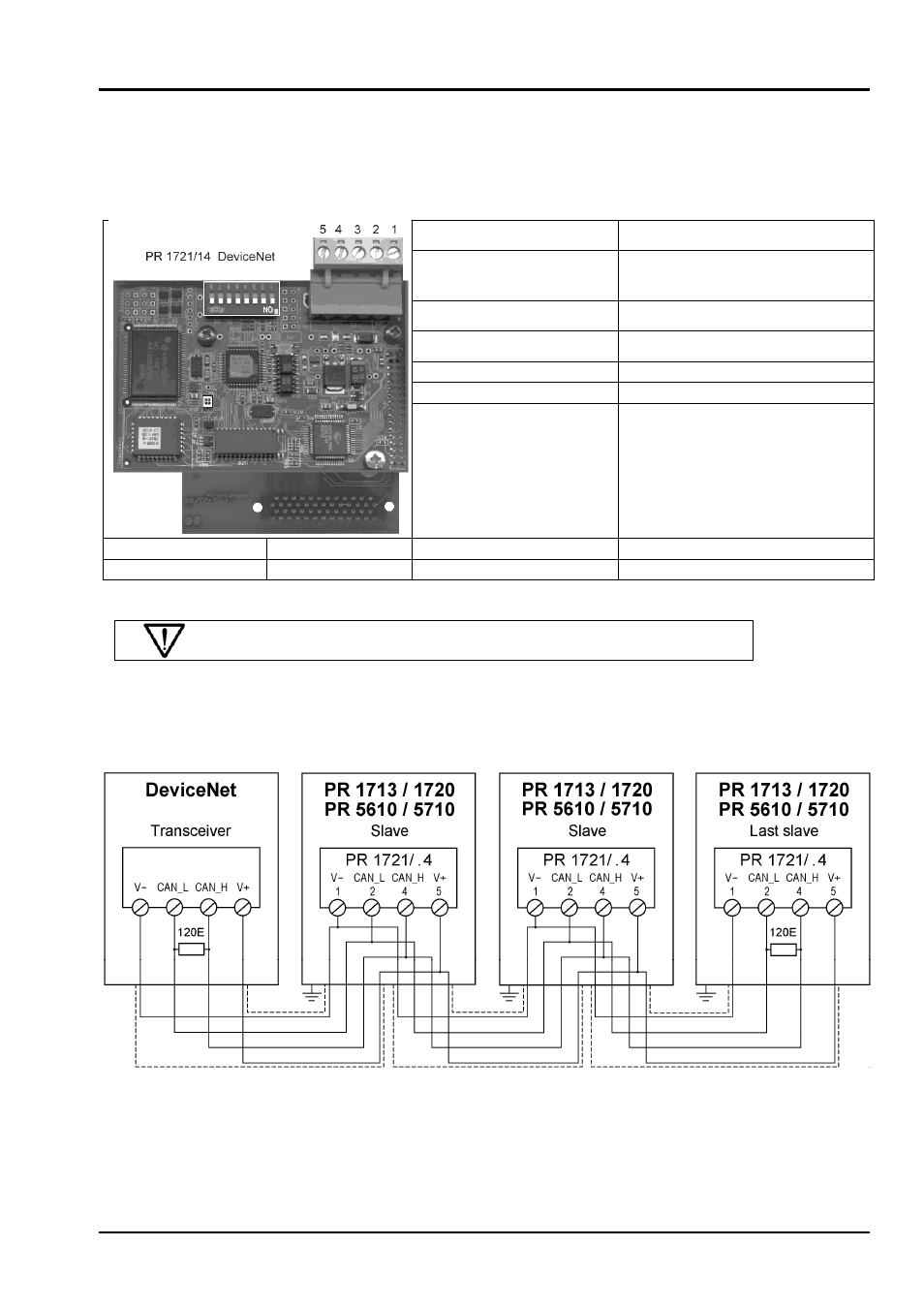

Anschlussschema für einen Master mit drei Slaves bei DeviceNet
Weitere Informationen siehe Handbuch Feldbus-Interface PR1721/1x (Hardware) und Feldbus PR1713 mit
PR1721/.. (Software).
