Seite 63
PR5610 Installationshandbuch
Inbetriebnahme
Sartorius
DE-63
4.2.3 Bedienkonzept Inbetriebnahme
Das Gerät wird auf dem Tastenfeld (Frontplatte) oder alternativ mit einem Terminal oder einem
Terminalprogramm auf PC konfiguriert. Die Bereiche für Kalibration und Konfiguration lassen sich vom
Hauptmenü aus über das Menü [Setup] erreichen. Bruttoanzeige zur Kalibrierung: Falls nötig, bitte: enttarieren
+ nullstellen!

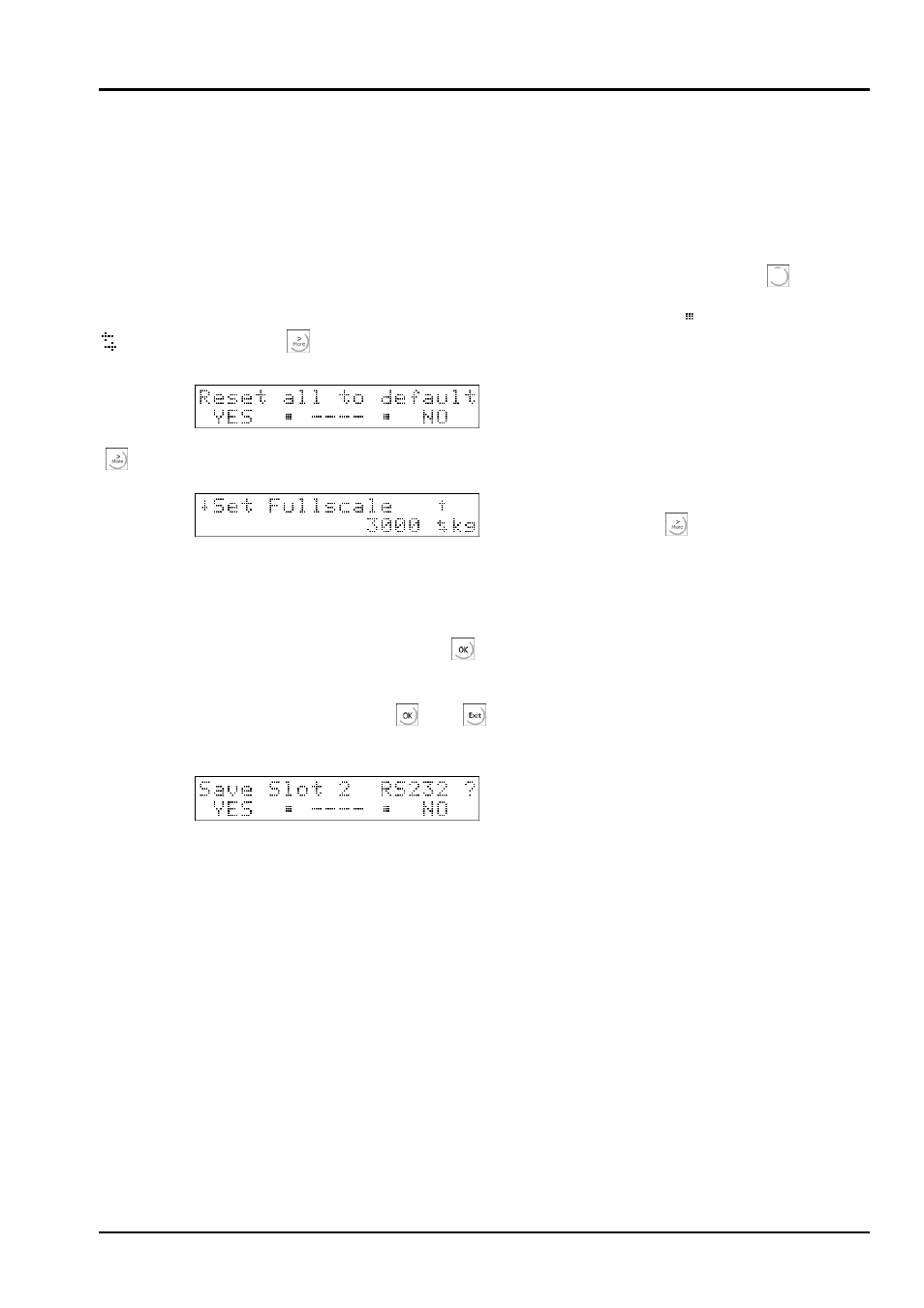

Bedienkonzept: Das Gerät wird menügeführt mit Softkeys bedient. Die Bedeutung der 3 Softkeys
erfolgt mit
bis zu 6 Zeichen je Taste auf der unteren Zeile der Anzeige. Die Symbole in der unteren Zeile der
alphanumerischen Anzeige begrenzen die Beschriftung der Softkeys. Dabei bedeutet : nur diese Softkeys, und
: weitere Softkeys mit
.
Bei der Beschreibung von Bedienvorgängen mit Hilfe von Softkeys wird das
Softkey-Symbol nicht aufgeführt, sondern nur die Funktion in eckige Klammern gesetzt.
Beispiel:
linker Softkey = [YES], rechter Softkey = [NO]
ist beim Editieren auch für die Auswahl der Gewichtseinheit [g , kg , t , lb] zu verwenden.
Beispiel:
Skalenendwert g.g.f. mit Zifferntasten und
Gewichtseinheit mit
-Taste ändern.
Die Eingabemodi werden je nach Funktion umgeschaltet zwischen Auswahl aus einem Menü/ einer Auswahlbox
oder Eingabe alphanumerischer Zeichen (Editieren). Neben dem Parameter erscheint der jeweilige Wert, so daß
sich durch ‘Scrollen’ der Parameter alle Einstellungen der Konfiguration schnell überblicken lassen. Soll z.B. der
Parameter [Baudrate] editiert werden, wird er mit
ausgewählt. Der Wert zu dem Parameter wird in diesem
Falle durch Selektieren ausgewählt.
Verlassen der Parameter entweder durch
oder
. Im Feld [Save] muss nach Änderungen die Abfrage
beantwortet werden:
Beispiel:
[YES]: geänderte Werte werden gespeichert
[NO]: keine Änderung, zurück zum übergeordneten
Menüpunkt
