3 | Einsatzbereiche
Werkseitig werden die Verdichter mit folgender Ölsorte befüllt:
- für R134a, R404A/R507, R407C
FUCHS Reniso Triton SE 55
- für R22
FUCHS Reniso SP 46
Verdichter mit Esterölfüllung (FUCHS Reniso Triton SE 55) sind mit einem X in der Typbezeichnung
gekennzeichnet (z.B. HG
X7/2110-4).
3.1 Kältemittel
• HFKW / HFC:
R134a, R404A/R507, R407C
• (H)FCKW / (H)CFC:
R22
3.2 Ölfüllung
ACHTUNG

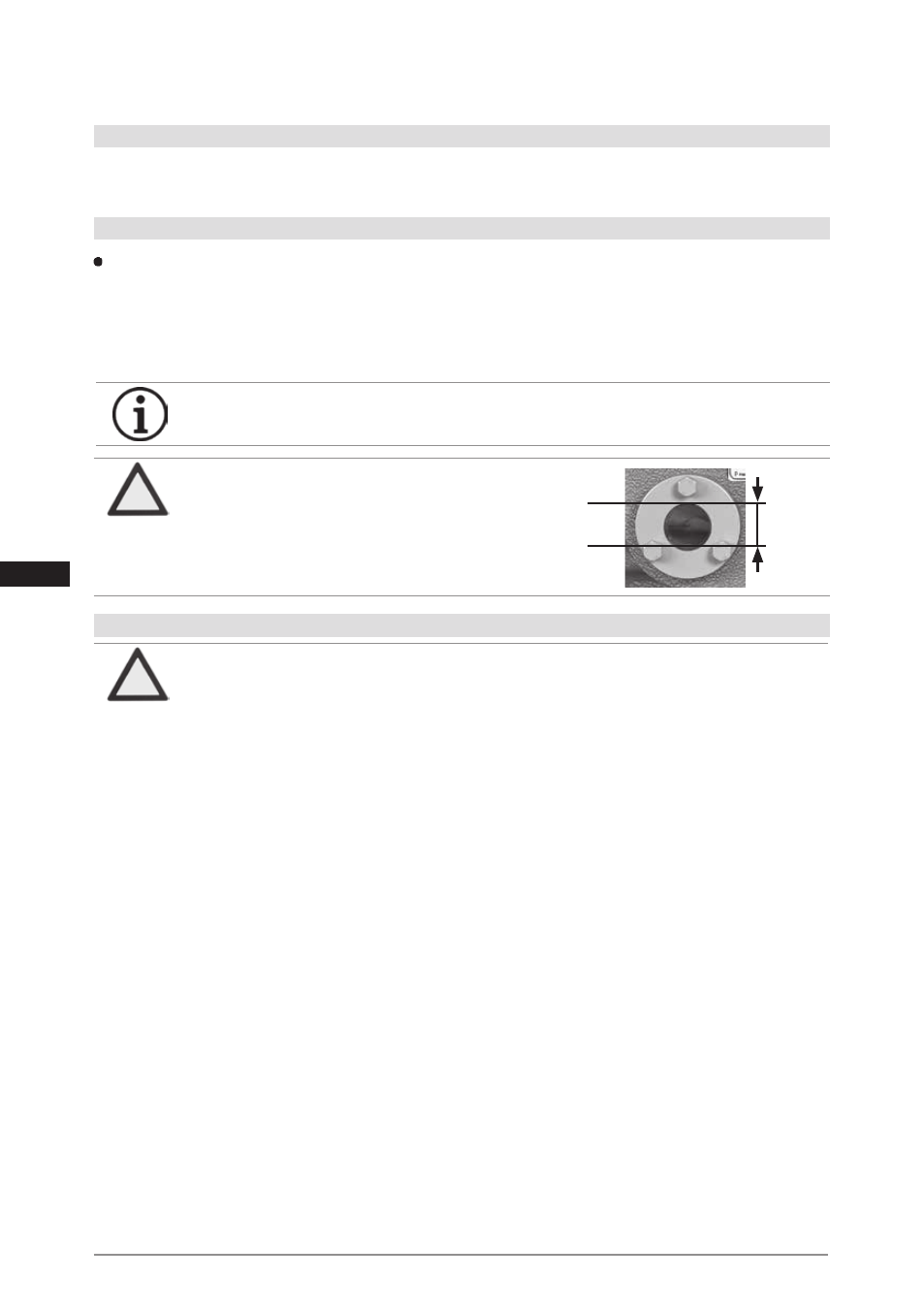

Der korrekte Ölstand wird
in Abb. 3 gezeigt.
Bei Über- oder Unterfüllung
sind schwere Verdichterschä-
den möglich!
max.
min.
2,3 Ltr.
Ölstand
Abb. 3
~
~
ACHTUNG
Der Verdichterbetrieb ist innerhalb der dargestellten Einsatz-
grenzen-Diagramme möglich. Die Bedeutung der unterlegten
Flächen beachten. Grenzbereiche nicht als Auslegungs- oder
Dauerbetriebspunkt wählen.
- Zulässige Umgebungstemperatur (-20°C) - (+60°C)
- Max. zulässige Verdichtungsendtemperatur 140°C.
- Max. zulässige Schalthäufigkeit 12x /h.
- Mindestlaufzeit 3 Min. Beharrungszustand (kontinuierliche
Betriebsbedingung) muss erreicht werden.
Beim Betrieb mit Zusatzkühlung:
- Nur thermisch hochstabile Öle einsetzen.
- Dauerbetrieb im Grenzberreich vermeiden.
Beim Betrieb mit Leistungsregler:
- Im Grenzbereich ist unter Umständen eine Reduzierung
bzw. individuelle Einstellung der Sauggasüberhitzung erforderlich.
Beim Betrieb mit Frequenzumformer:
- Die maximale Strom- und Leistungsaufnahme darf nicht über-
schritten werden. Bei Betrieb oberhalb der Netzfrequenz
kann daher die Anwendungsgrenze eingeschränkt sein.
Beim Betrieb im Unterdruckbereich besteht die Gefahr
von Lufteintritt auf der Saugseite. Dadurch können chemische
Reaktionen, Druckanstieg im Verflüssiger und eine überhöhte
Druckgastemperatur hervorgerufen werden. Vermeiden Sie un-
bedingt Lufteintritt!
3.3 Einsatzgrenzen
INFO
Zur Nachfüllung empfehlen wir die o.a. Ölsorten.
Alternativen: siehe Schmierstofftabelle, Kapitel 7.5
