5 | Elektrischer Anschluss
Klemmenkasten
Abb. 21
5.6 Elektronisches Auslösegerät MP 10
Der Verdichtermotor ist mit Kaltleiter-Temperaturfühlern (PTC) ausgerüstet, die mit dem elektro-
nischen Auslösegerät MP 10 im Klemmenkasten verbunden sind. Die Betriebsbereitschaft wird nach
Anlegen der Netzspannung durch die Leuchtdiode H3 (grün) signalisiert. Bei Übertemperatur in der
Motorwicklung schaltet das Gerät den Verdichter ab und die Leuchtdiode H1 leuchtet rot.
Zusätzlich kann die Heißgasseite des Verdichters durch einen Wärmeschutzthermostat (Zubehör)
gegen Übertemperatur abgesichert werden. Für die Schutzfunktion ist die Leuchtdiode H2 (rot)
vorgesehen.
Beim Auslösen des Gerätes liegen Überlastung bzw. unzulässige Betriebsbedingungen vor.
Stellen Sie die Ursache fest und beseitigen Sie diese.

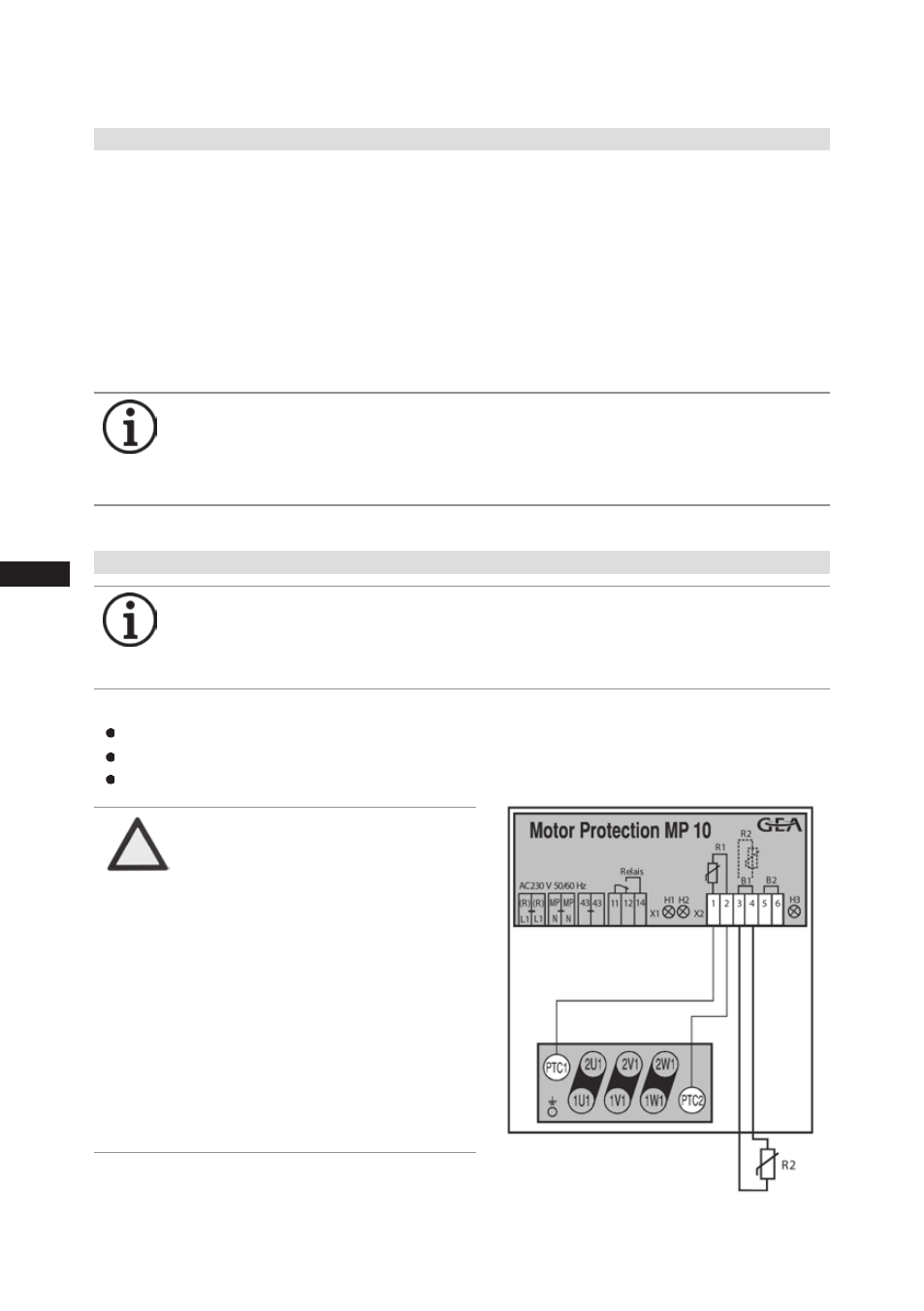

5.7 Anschluss des Auslösegerätes MP 10
Anschlüsse Temperaturüberwachung:
Motorwicklung: Klemmen 1 - 2
Wärmeschutzthermostat: Klemmen 3 - 4
Wiedereinschaltsperre: Klemmen 5 - 6
ACHTUNG
Klemmen 1 - 6 am Auslösegerät
MP 10 und Klemmen PTC 1 und
PTC 2 am Verdichterklemmbrett
dürfen nicht mit Netzspannung
in Berührung kommen. Das
Auslösegerät und die PTC-Fühler
werden sonst zerstört.
Die Versorgungsspannung an
L1-N (+/- bei Version DC 24V)
muss mit der Spannung an
Klemme 11, 12, 14 und Klemme
43 identisch sein.
INFO Das Gerät hat eine Wiedereinschaltsperre. Nachdem Sie die Störung
beseitigt haben unterbrechen Sie die Netzspannung. Die Wiederein-
schaltsperre wird dadurch entriegelt und die Leuchtdioden H1 bzw.
H2 erlöschen.
INFO Schließen Sie das Auslösegerät MP 10 gemäß Schaltplan an.
Das Auslösegerät als erstes Glied im Steuerstromkreis schalten
und mit einer Sicherung absichern, die nicht größer ist, als der
kleinste zulässige Maximalstrom der verbauten Komponente.
