5 | Elektrischer Anschluss

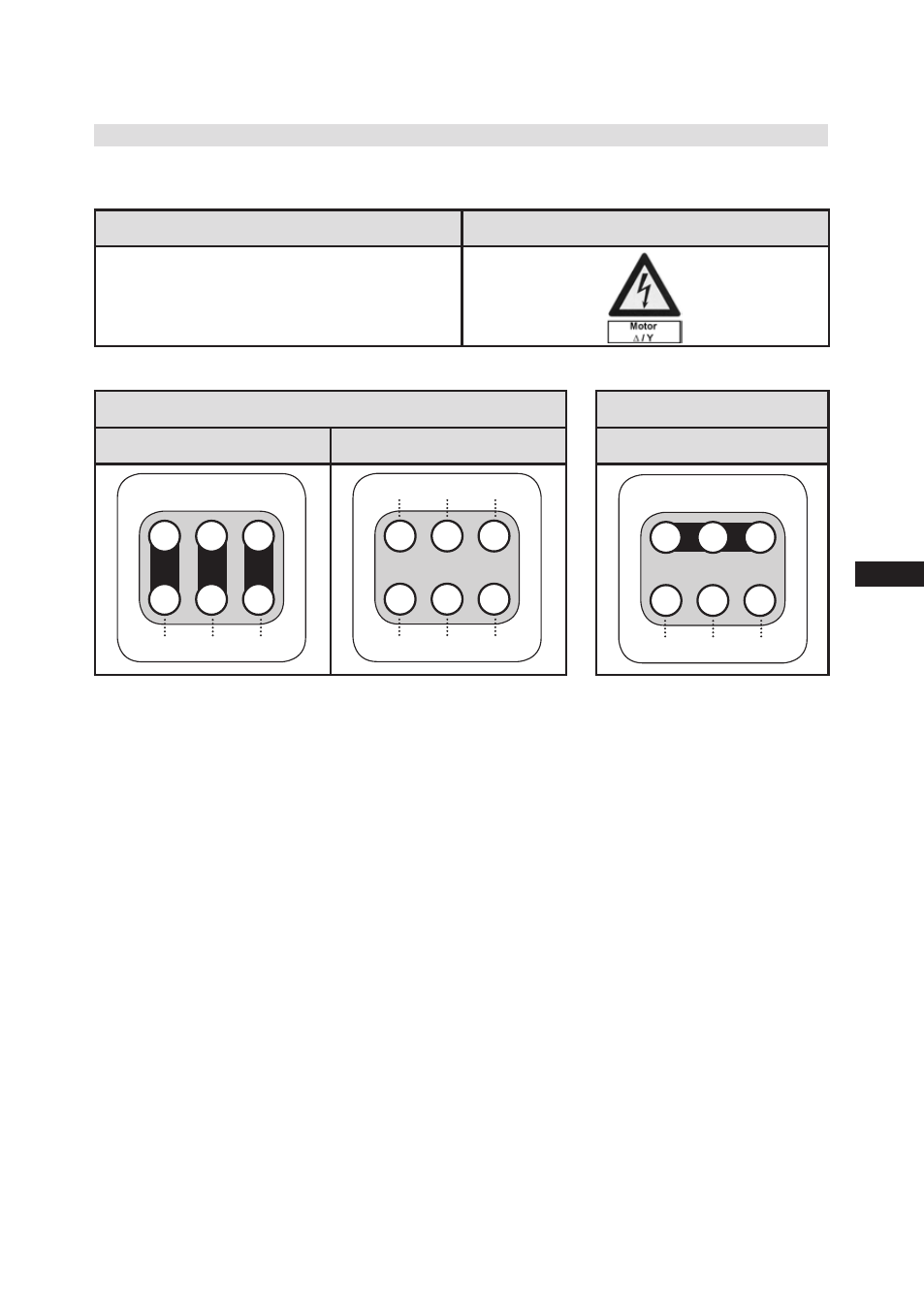

5.4 Sondermotor: Ausführung für Direkt- oder Stern-Dreieck-Anlauf
Für den Stern-Dreieck-Anlauf ist eine mechanische Anlaufentlastung mit Bypass-Magnet-
ventil (Zubehör) erforderlich.
Bezeichnung auf dem Typschild
Aufkleber auf Klemmenkasten
∆ / Y
Stern-Dreieck-Anlauf ist nur bei Spannungsversorgung mit 230 V möglich. Beispiel:
230 V ∆
Direktstart
Stern-Dreieck-Start
400 V Y
nur Direktstart
5.4 Sondermotor: Ausführung für Direkt- oder Stern-Dreieck-Anlauf
Für den Stern-Dreieck-Anlauf ist eine mechanische Anlaufentlastung mit Bypass-Magnetventil
(Zubehör) erforderlich.
Bezeichnung auf dem Typschild
Aufkleber auf Klemmenkasten
∆ / Y
Stern-Dreieck-Anlauf ist nur im Spannungsbereich ∆ (230 V) möglich. Beispiel:
230 V ∆
Direktstart
Stern-Dreieck-Start
L3
L1
V1
W1
U1
V2
U2
W2
L1
L2
L3
L2
V1
W1
U1
V2
U2
W2
L3
L2
L1
400 V Y
nur Direktstart
V1
W1
U1
V2
U2
W2
L1
L2
L3
