Komponenten
Die Atemschutzhauben der Serie CC20E mit Luftleitung von Bullard verfügen über drei
Komponenten (Abb. 1): Haubeneinheit, Atemschlaucheinheit und Luftzufuhrschlauch. Alle
Komponenten müssen vorhanden und ordnungsgemäß zusammengebaut sein, damit das
Gerät eine vollständige, CE-genehmigte Atemschutzhaube darstellt.
➀
HAUBE: Beinhaltet Haube und Kopfbandaufhängung oder Schutzhelm.
Haube
Aufhängung oder Schutzhelm
20TICNE* (Tyvek QC)
Aufhängung 20TGE
20SICNE* (Tyvek QC/Saranex 23-P
Aufhängung 20TGE
mit durch Band verstärkten Nähten)
20TICHE** (Tyvek QC)
5100E oder 5100RE
* Gesondert erhältliches Zubehör: Kinnriemen 20NC, Linsenabdeckung 20LCL
** Gesondert erhältliches Zubehör: Kinnriemen ES42, Linsenabdeckung 20LCL
➁
ATEMSCHLAUCHEINHEIT: Verbindet die Haube der Atemschutzhaube über eine
Luftstrom-Steuerungseinheit und einen Gürtel mit dem Luftzufuhrschlauch.
Atemschlaucheinheiten
V30E mit 1/4”-Nippel des Typs “Industrial Interchange”
V33E mit 1/4”-Snaptite-Nippel aus Messing
V39E mit Europãischem 9 mm Nippel
➂
LUFTZUFUHRSCHLAUCH: Verbindet den Atemschlauch mit einer Luftquelle,
die saubere, atembare Luft bereitstellt.
HINWEIS
Benutzen Sie bei Verwendung der Atemschlaucheinheit V130-E das Anschlußkit
E10A für den Anschluß der E10-Schläuche.
Benutzen Sie bei Verwendung der Atemschlaucheinheit V133-E das Anschlußkit
E10B für den Anschluß der E10-Schläuche.
Komponenten
4
2
Schlauch für Hochdruck-Luftquelle
E10
Schlauch mit 3/8”
Innendurchmesser
E1010
E1020
Erhältlich in Längen von
10 und 20 Metern.
WARNUNG
Modifizieren oder ändern Sie diese Atemschutzhaube in keiner Weise. Bei
Nichtverwendung der vollständigen CEgenehmigten Bullard-Bestandteile und
rsatzteile wird die Zulassung des gesamten Apparats ungültig.
Kopfband oder
Kopfschutz
Luftstrom-
Steuerungseinheit
Luftquelle mit sauberer,
atembarer Luft
Luftzufuhrschlauch
Innenlatz
Atemschlauch

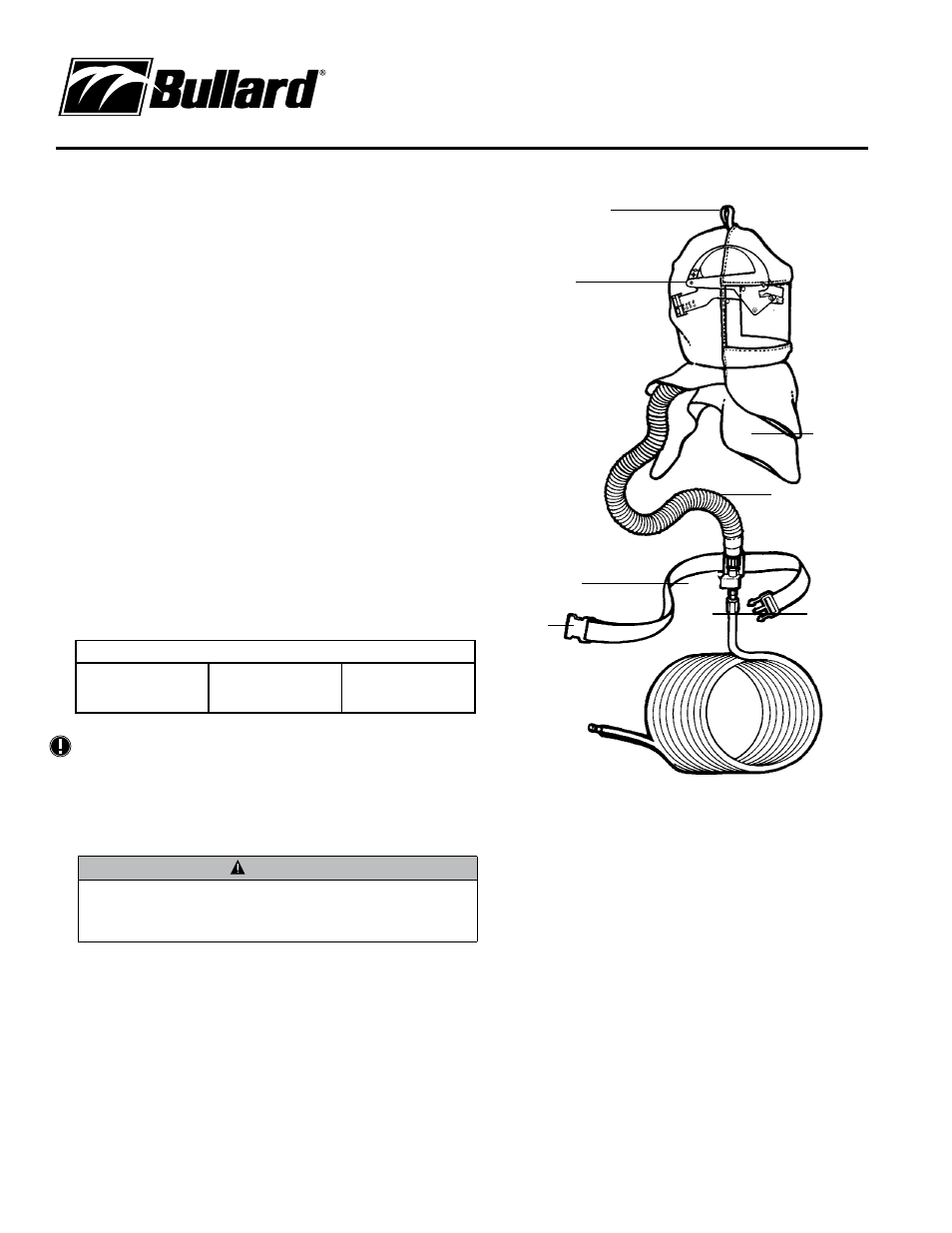

Abbildung 1
Haubeneinheit
Gürtel
