Atemschutzhaube der Serie CC20E
mit Luftleitung Bedienungsanleitung
3
Betrieb
Betrieb
Atemluftdruck
Während des Betriebs der Atemschutzhaube muß der Luftdruck am Anschlußpunkt
kontinuierlich überwacht werden. Zu diesem Zweck muß ein betriebssicherer
Druckmesser vorhanden sein.
Atemluft-Zufuhrschläuche und Schlauchfittings
Zwischen dem Verbindungstück des Atemschlauchs am Gürtel des Benutzers und
dem Anschlußpunkt zur Luftversorgung MÜSSEN CE-genehmigte Luftzufuhrschläuche
von Bullard verwendet werden (Abb. 2). Verwenden Sie für die Verbindung von E10-
Schlauchlängen nur Schlauch-zu-Schlauch-Adapter des Typs V11 von Bullard. Sichern
Sie die Verbindungen mit einem Schraubenschlüssel, bis sie fest angezogen und dicht
sind. Die gesamte Schlauchlänge und die Anzahl der insgesamt verwendeten Schläuche
MUSS sich innerhalb der in der Atemluftdruck-Tabelle angegebenen Bereiche befinden.
Der maximale Betriebsdruck von E10-Schläuchen beträgt 500 psi (34 bar). Das
Verbindungstück des Atemschlauchs MUSS an dem mit der Atemschutzhaube gelieferten
Gürtel befestigt werden. Durch die Befestigung des Lufteintritts-Verbindungstück wird
verhindert, daß sich der Luftzufuhrschlauch verfängt, daß er abgetrennt wird oder Ihnen
die Haube vom Kopf gezogen wird.
Atemluftdruck-Tabelle
In dieser Tabelle werden die Luftdruckbereiche definiert, die erforderlich sind,
um den Atemschutzhauben der Serie CC20E ein Luftvolumen bereitzustellen, das
im erforderlichen Bereich liegt. Die Atemschutzhaube bietet dem Benutzer einen
Luftstrom von 240 - 325 lpm. Die Mindestlänge für den Luftzufuhrschlauch beträgt
10 Meter, die maximale Länge beträgt 20 Meter.
1
2
3
4
LUFTQUELLE
ATEMSCHLAU-
CHEINHEIT
SCHLAUCHLÄNGE
DRUCK AM
ANSCHLUSSPUNKT
Bar (PSIG)
Feststehend
oder
tragbar
V30/V33E
10 meters
20 meters
1.2 - 1.5 17 - 22
1.4 - 1.7 19 - 25
V39E
10 meters
20 meters
.7 - .8 9 - 12
.9 - 1.0 12 - 15
ANSCHLUSSPUNKT
Der Anschlußpunkt ist der Punkt, an dem der Luftzufuhrschlauch mit der Luftquelle verbunden wird. Ein an der Luftquelle
angebrachter Druckanzeiger überwacht den Druck der Luft, die dem Benutzer der Atemschutzhaube zugeführt wird.
WARNUNG
Wird am Anschlußpunkt nicht der erforderliche Mindestdruck für die jeweilige
Schlauchlänge und den Schlauchtyp bereitgestellt, wird der Luftstrom reduziert,
und Sie können lebensbedrohlichen oder gesund heitsgefährdenden Bedingungen
ausgesetzt werden. In der Atemluftdruck-Tabelle werden die Luftdruckbereiche
definiert, die erforderlich sind, um den Atemschutzhauben der Serie CC20E ein
ausreichen des Luftvolumen bereitzustellen.
WARNUNG
BVergewissern Sie sich, daß sich Ihr Arbeitgeber davon überzeugt hat, daß die Atemluftquelle saubere,
atembare Luft liefert. Diese Atemschutzhaube muß immer mit sauberer, atembarer Luft versorgt
werden. Verbinden Sie den Luftzufuhrschlauch der Atemschutzhaube nicht mit Stickstoff, Sauerstoff, giftigen
Gasen, Edelgasen oder anderen zum Einatmen ungeeigneten Luftquellen. Überprüfen Sie die Luftquelle,
bevor Sie die Atemschutzhaube verwenden. Wird die Atemschutzhaube nicht an eine geeignete Luftquelle
angeschlossen, kann es zu schweren oder sogar tödlichen Verletzungen kommen.

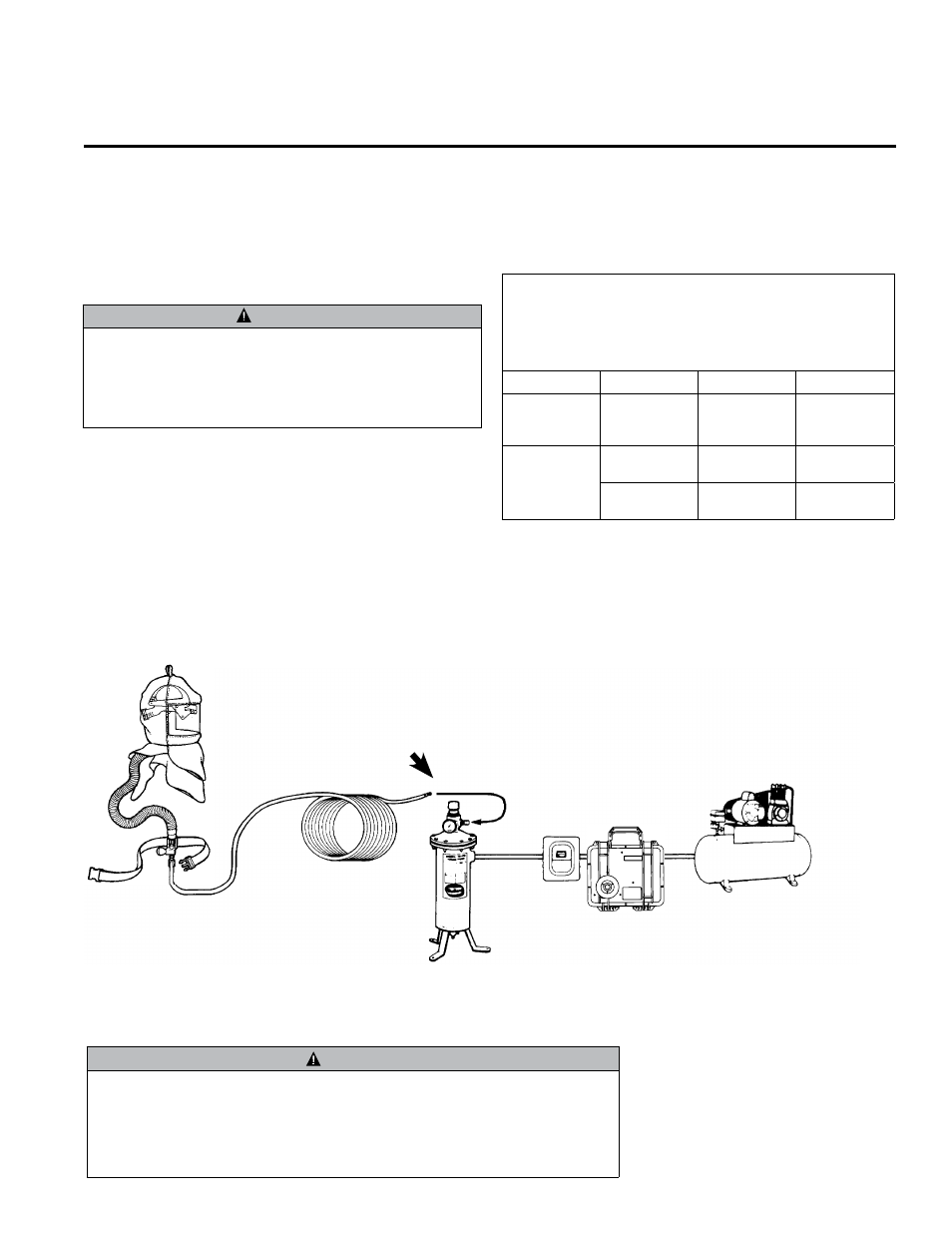

POINT-OF-
ATTACHMENT
Typische Anordnungen von Atemluftquelle und Atemschutzhaube
Geeignete
Nachkühler/Trockner mit Filter
und Kohlenmonoxid-
Überwachungsgerät
je nach Bedarf
Atemluftkompressor mit
Lagerbehälter
Atemdruckluftsystem
ANSCHLUSSPUNKT
Luftzufuhrschlauch
von Bullard
Abbildung 1
Luftleitungsfilter der
Serie 41 von Bullard
