Zusammenbau
der Atemschutzhaube
7
Einstellen und Einsetzen des Schutzhelms in die
Haube des Typs TICHE
1. Die standardmäßige Innennausstattung des Typs TGE von Bullard oder die gesondert
erhältlichen Ratschenkopfbänder des Typs TGRE werden zusammengebaut und
eingestellt, wie in der am Kopfband des Schutzhelms angebrachten Bedienungsanleitung
beschrieben. Lesen Sie alle Warnschilder und Anweisungen für den Schutzhelm. Die
folgenden Schutzhelmmodelle von Bullard sind zur Verwendung mit den Hauben der
Atemschutzhaube der Serie CC20E zugelassen: 5100E und 5100RE.
2. Bei Bedarf können Sie den gesondert erhältlichen Schutzhelm-Kinnriemen ES42 befestigen
und einstellen.
3. Entfernen Sie den mit Klebstreifen versehenen Klett®-Streifen vom Klett-Teil, das in die
Haube eingenäht ist, bevor Sie den Schutzhelm in die Haube einlegen.
4. Ziehen Sie die Rückenbeschichtung vom Klett-Streifen ab, und kleben Sie ihn hinten in der
Mitte auf die Innenseite des Schutzhelms ca. 0,5 cm vom Rand entfernt.
5. Schieben Sie den Schutzhelm so in die Haube der Atemschutzhaube, daß das Visier zur
Vorderseite der Haube hin zeigt. Schlagen Sie das Visier oben am vorderen elastischen
Band ein, das in die Haube eingenäht ist (siehe Abb. 7).
6. Führen Sie den in die Haube eingenähten Klett-Streifen um die Rückseite des Helms, und
befestigen Sie ihn am entsprechenden Klett-Streifen, der zuvor in Schritt 4 im Schutzhelm
angebracht wurde (siehe Abb. 8).
7. Entfernen Sie das Plastik von der Linse der Haube. Bringen Sie bei Bedarf die gesondert
erhältlichen, anklebbaren Linsenabdeckungen des Typs 20LCL an, die die Kunststofflinse
der Atemschutzhaube schützen. Bringen Sie 2 bis 3 Linsen auf einmal an. Wenn eine Linse
schmutzig wird, entfernen Sie sie, indem Sie an der Nase am Rand der Linse ziehen, so
daß Ihre Sicht wieder klar ist.
Befestigung des Atemschlauchs
1. Nehmen Sie die Nylon-Klemme vom offenen Ende des Atemschlauchs ab (siehe
Abb. 9). Entfernen Sie nicht den Schaumstoff im Inneren des Atemschlauchs. Der
Schaumstoff trägt zur Geräuschreduzierung der einströmenden Luft bei.
2. Führen Sie den Atemschlauch ca. 12 cm in die Lufteintrittsmuffe der Haube ein
(siehe Abb. 10).
3. Schieben Sie Nylon-Klemmen auf die Lufteintrittsmuffe und den Atemschlauch,
und stecken Sie die Feststellvorrichtungen durch die zwei Öffnungen in der
Kunststoffplatte, die in die Haube eingenäht sind. Die Feststellvorrichtungen
sollten vom Hals des Benutzers wegzeigen (siehe Abb. 11).
4. Lassen Sie die Feststellvorrichtungen der Klemmen einrasten, und drücken Sie sie
mit einer Zange zusammen, bis sie fest sitzen.
Atemschutzhaube der Serie CC20E
mit Luftleitung Bedienungsanleitung
5

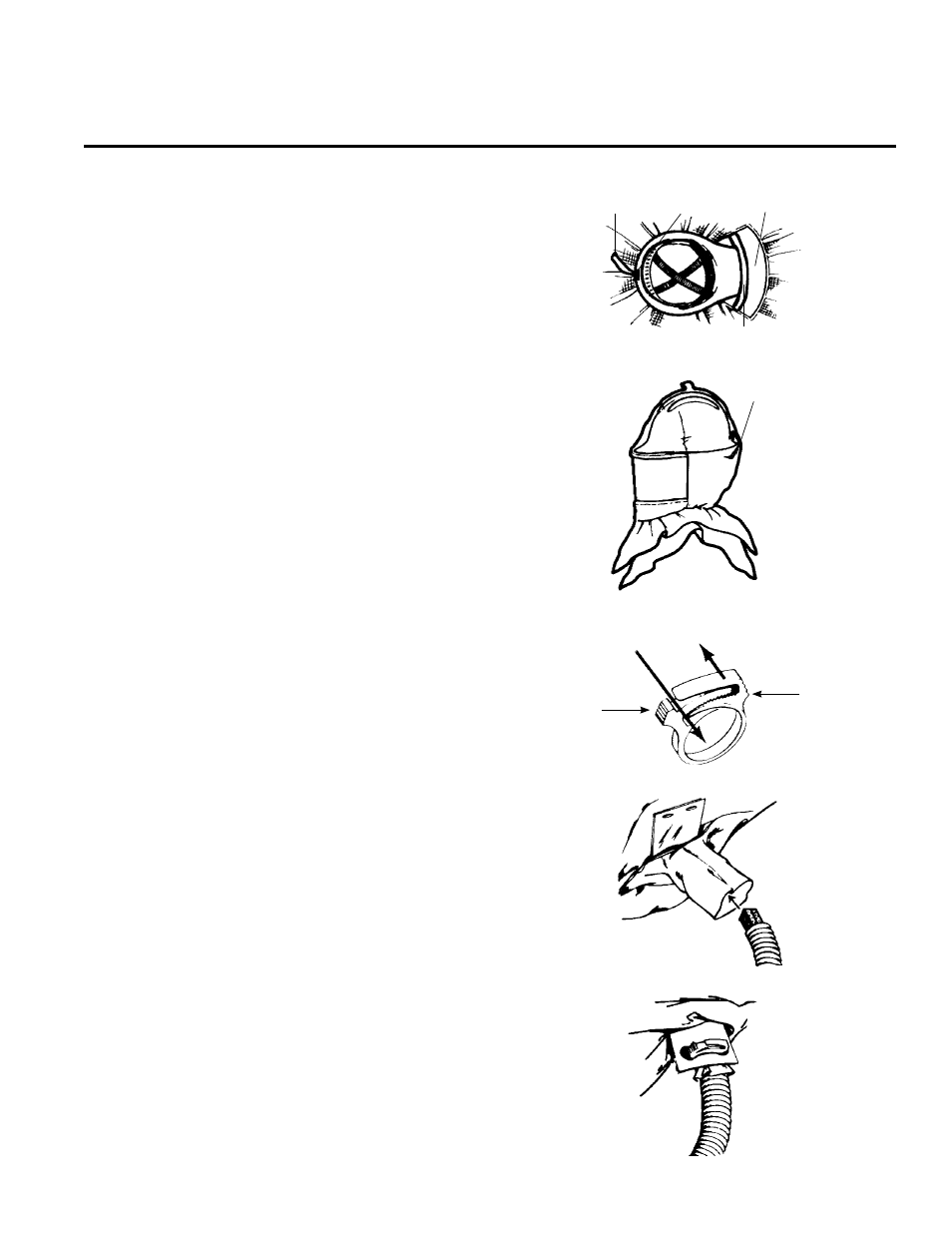

Abbildung 8
