Bullard CC20E - Handbuch (Seite 4)

Zusammenbau
der Atemschutzhaube
4
Zusammenbau der Atemschutzhaube
Kopfbandeinstellung

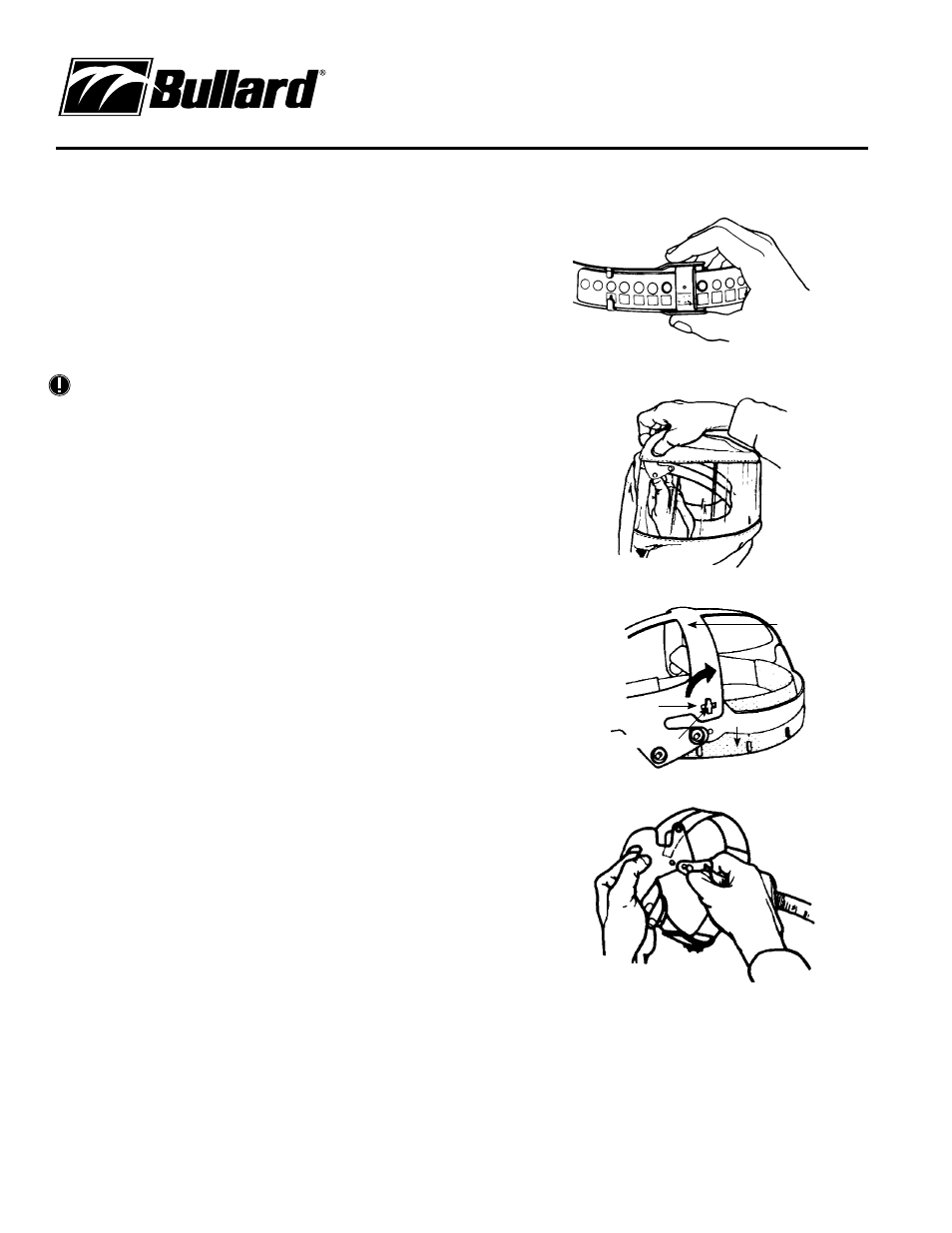

1. Stellen Sie das Kopfband 20TGE ein, indem Sie das obere und untere Ende der
hinteren Schnalle mit Daumen und Zeigefinger zusammendrücken. Der Umfang des
Kopfbandes wird verkleinert, wenn Sie das Band durch die Schnalle schieben.
2. Drücken Sie die Schnalle zusammen, um den Einstellungsmechanismus zu lösen,
und legen Sie das Kopfband um den Kopf. Drücken Sie die Schnalle weiterhin
zusammen, während Sie das Kopfband auf den Kopf ziehen. Das Kopfband paßt sich
der Kopfgröße automatisch an und rastet ein, wenn Sie den Griff lösen
(siehe Abb. 3). Das Kopfband sollte bequem und dennoch fest sitzen.
HINWEIS
Wenn Sie das gesondert erhältliche Ratschenkopfband 20RTE verwenden, stellen
Sie die Größe ein, indem Sie den Ratschenknopf am Kopfband hinten drehen.
3. Entfernen Sie das Seidenpapier von der Linse der Haube.
4. Legen Sie das Kopfband so in die Haube, daß die durchsichtigen Linsen zu Ihnen hin
zeigen und die Schnappverschlüsse des Kopfbandes nach vorne weisen.
5. Drücken Sie vier Kopfband-Schnappverschlüsse in die entsprechenden Stifte in de
Linse (siehe Abb. 4).
Einstellung der Kopfriemen sur Vertikalen
Anpassung
Um den Tragekomfort der Kopfbänder 20TGE können Sie die Kopfriemen vertikal
einstellen, indem Sie die Position der Kopfbandstifte in den Kopfriemen ändern. Durch
die vertikale Einstellung sitzt das Kopfband weiter oben oder weiter unten auf dem Kopf.
So stellen Sie die Kopfriemen ein:
1. Drehen Sie den Kopfriemen um 90°, bis der Stift aus der Stiftöffnung heraustritt
(siehe Abb. 5).
2. Bewegen Sie den Stift in die gewünschte vertikale Position.
3. Drehen Sie die Kopfriemen um 90°, um den Stift in der Stiftöffnung zu befestigen.
4. Wiederholen Sie die Schritte 2 bis 4 für andere einzustellende Kopfriemenstifte.
Verwendung des Gesondert Eehältlichen
Kinnriemens 20NC:
Bei den meisten Personen sitzt die Haube des Typs CC20E mit Hilfe des Kopfbandes
auch ohne Kinnriemen ausreichend gut. So befestigen Sie den gesondert erhältlichen
Kinnriemen:
1. Nehmen Sie das Kopfband aus der Haube heraus.
2. Drücken Sie die Stiftknöpfe des Kinnriemens von innen in die Öffnungen auf jeder
Seite des Kopfbandes.
3. Richten Sie die Öffnungen am Kinnriemen mit den Stiftknöpfen aus, und ziehen Sie
sie zur Befestigung nach unten (siehe Abb. 6).
4. Legen Sie das Kopfband um den Kopf. Stellen Sie die Länge des Kinnriemens mit
dem Kunststoffgleitstück ein.
5. Nehmen Sie das Kopfband vom Kopf ab, und setzen Sie es in die Haube der
Atemschutzhaube ein.
Verwendung der Gesondert Erhältlichen
Linsenabdeckung 20LCL
1. Apply optional adhesive-backed lens covers designed to protect the respirator’s
plastic lens. Apply 2-3 lenses at a time.
2. When a lens cover becomes soiled, remove it by pulling tab at edge of lens cover to
clear your vision.
Abbildung 3
Stiftöffnung
Kopfband
Kopfbandstift
Schweißband
Kopfriemen
Abbildung 4
Abbildung 5
Abbildung 6
