KMF (E5.3) 07/2014 Seite 66/97
12. Feuchtesystem
Das Feuchtesystem wird mit dem Feuchteschalter (3) im rechten seitlichen Bedienfeld eingeschaltet.
Der Konstantklimaschrank KMF ist mit einem kapazitiven Feuchtesensor ausgestattet. Hierdurch ergeben
sich Regelgenauigkeiten von max. ± 3 % r.F. vom eingestellten Sollwert. Die möglichen Arbeitsbereiche
der Feuchtigkeit sind im Klimadiagramm (Abbildung 18) angegeben.
Die Sollwerte von Temperatur und Feuchte sollten innerhalb des optimalen Bereiches (schraf-
fierter Bereich in Abbildung 18) liegen. Nur innerhalb dieses Bereiches ist das Gerät sicher vor
übermäßiger Kondensationsfeuchte.
Kurzfristig sind auch Sollwerte außerhalb des optimalen Bereichs möglich. Die Regelgenauig-
keiten von ± 3 % r.F. können hierbei jedoch nicht garantiert werden.
0
10 20 30 40 50 60 70 80 90 100
10
20
30
40
50
60
70
80
90
100
% r.F.
°C
A
B
C
D

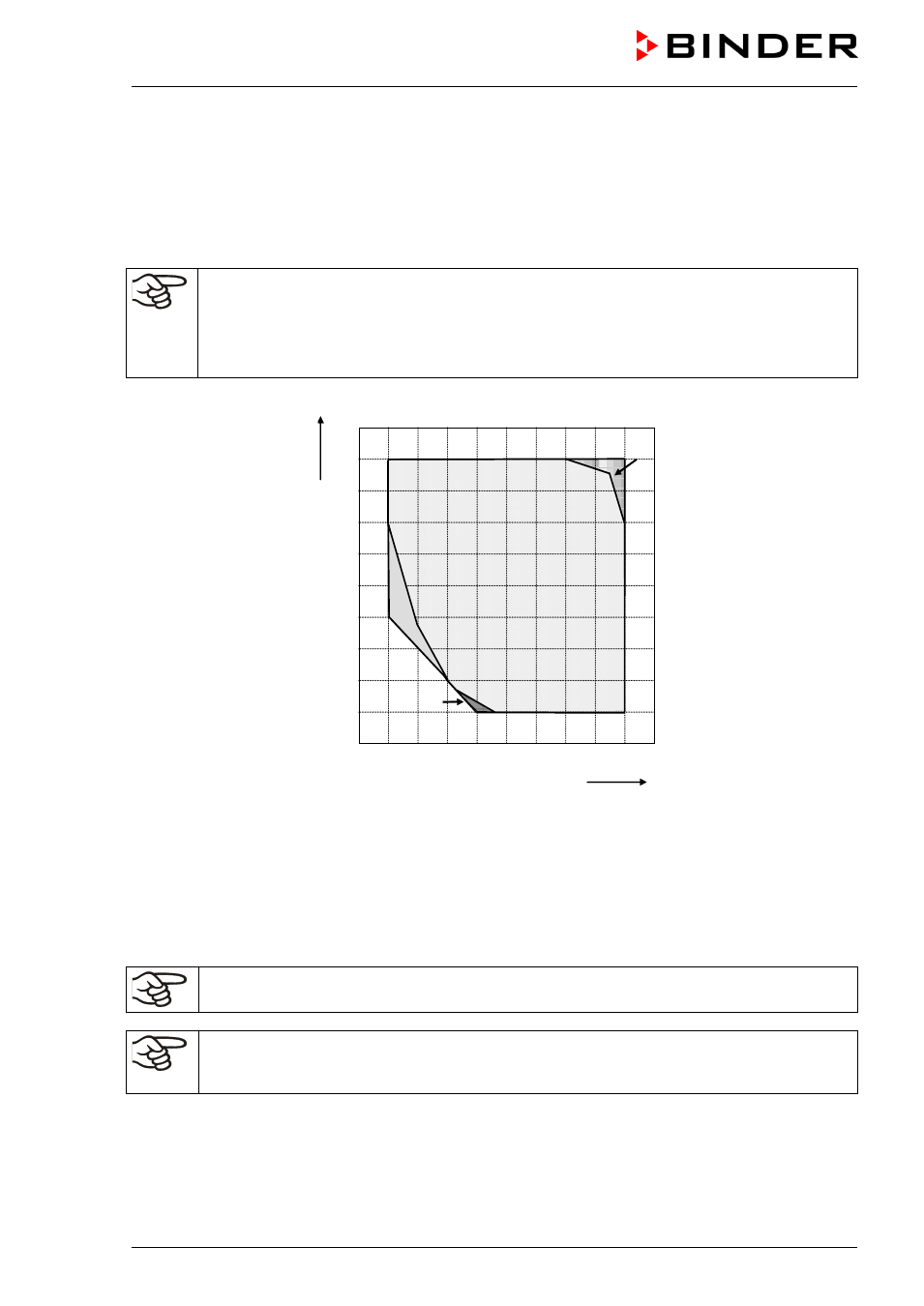

Abbildung 18: Klimadiagramm KMF
A: Garantiert kondensationsfreier Bereich
B: Zeitlich eingeschränkter Betrieb (max. 24 h)
C: Bereich, in dem Kondensation im Innenraum auftreten kann
D: Bereich, in dem die technischen Daten abweichen können
Falls im Innenraum elektrische Geräte angeschlossen sind, kann sich durch deren Wärmeab-
gabe der Temperatur- und Feuchtebereich ändern.
Im Programmbetrieb lässt sich die Feuchte durch Eingabe des Feuchtesollwertes 0 % in be-
stimmten Programmsegmenten komplett ausschalten, um höhere Temperaturänderungs-
Geschwindigkeiten zu erreichen.
Der Konstantklimaschrank KMF ist mit einem Türheizungssystem ausgestattet, um Kondensation
im Türbereich zu vermeiden.
Liegen die eingestellten Sollwerte der Temperatur bzw. der Feuchtigkeit außerhalb des optimalen Be-
reichs, kann Kondensation im Türbereich entstehen.
