14.7.1 Montage des Frischwasserkanisters
(1) Befestigung (wenn gewünscht)
Kanister mit Haltevorrichtung an den 4 Halterungen einhängen. Der Kanister kann links oder rechts
angebracht werden.
Kabelanschluss (20)
Schlauchanschluss Frischwasser
(21)

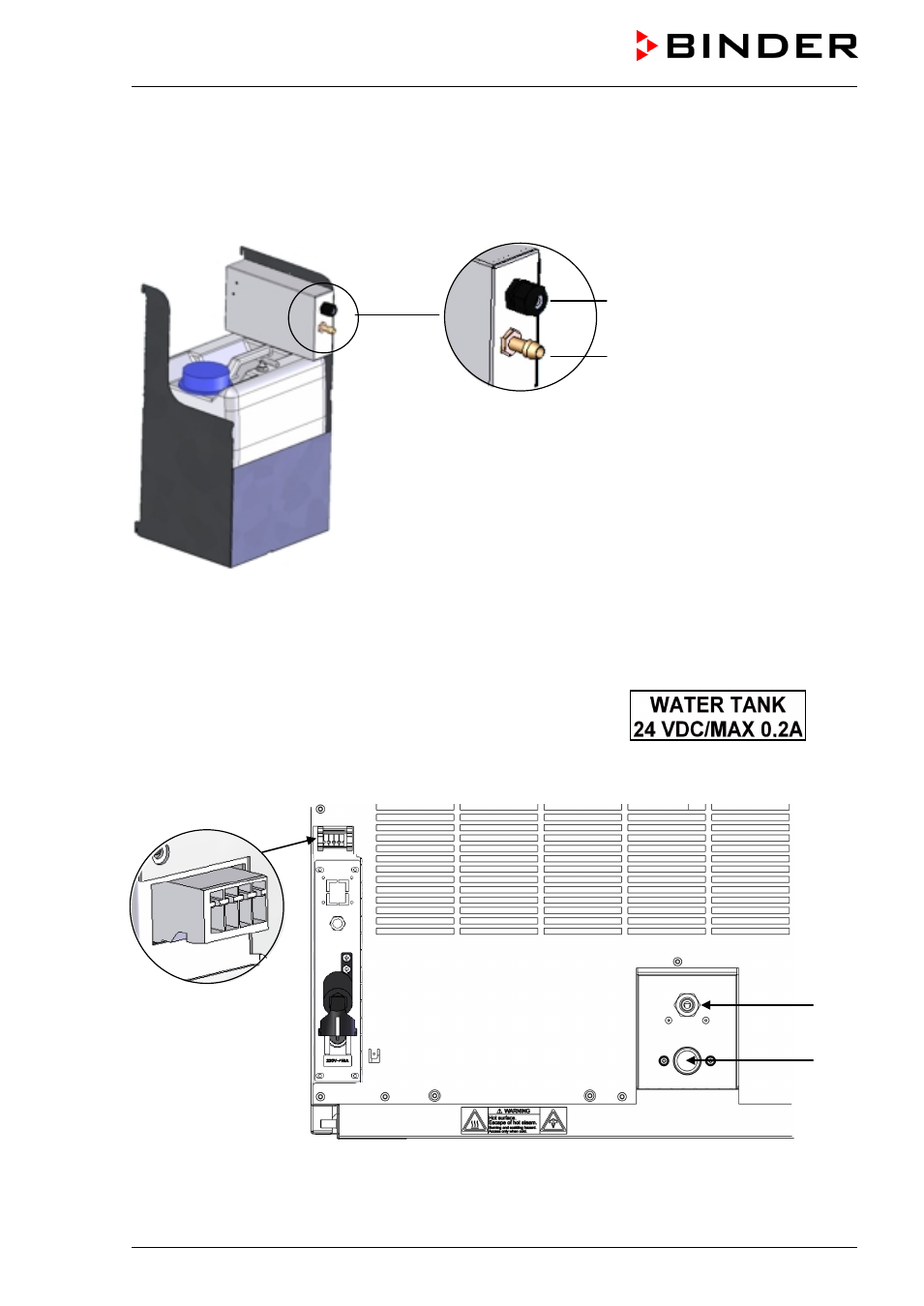

Abbildung 23: Frischwasserkanister (Option)
(2) Kabelverbindung
Stecker des Kabels in die Steckerbuchse (22) an der Geräterückwand einstecken.
Die Steckerbuchse (22) ist mit einem Aufkleber gekennzeichnet:
Steckerbuchse (22)
(11)
(12)
Abbildung 24: Anschlussfeld Geräterückseite KMF
