14.6 Zusätzlicher flexibler Pt 100 Temperatursensor (Option)
Bei dieser Option kann über einen zusätzlichen flexiblen Pt 100 Temperatursensor die Temperatur des
Beschickungsgutes von einem unabhängigen Erfassungssystem mit Pt 100 Eingang erfasst werden. Das
Schutzrohr der Sensorspitze des flexiblen Pt 100 kann auch in Flüssigkeiten eingetaucht werden.
Pt 100 Sensor
PIN 1: Pt 100
PIN 2: Pt 100
PIN 3: Pt 100
DIN Buchse (4)
DIN Stecker
Ein passender DIN-Stecker ist beigefügt.

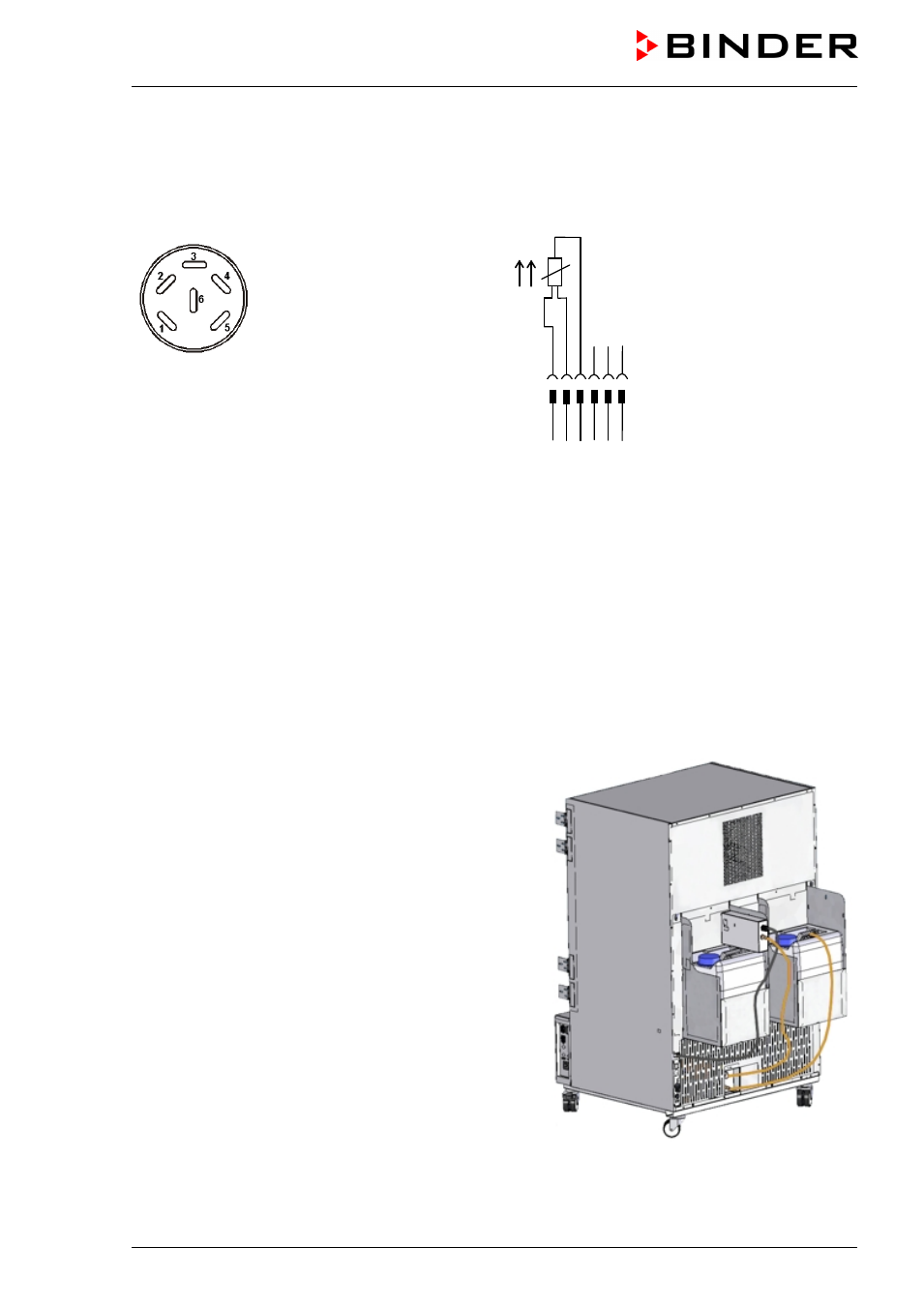

Abbildung 21: Pinbelegung der DIN-Buchse (4) im rechten seitlichen Bedienfeld
Technische Daten des Pt 100 Sensors:
•
Dreileitertechnik
•
Klasse B (DIN EN 60751)
•
Temperaturbereich bis 320 °C
•
Schutzrohr 45 mm lang aus Edelstahl Werkstoff Nr. 1.4501
14.7 Externer Frischwasser- und Abwasserkanister (Option)
Ist kein Haus-Wasseranschluss mit geeignetem Wasser
vorhanden, kann die Wasserversorgung manuell über
Befüllung eines externen Frischwasserkanisters erfol-
gen. Für das Abwasser steht ein weiterer externer Kanis-
ter zur Verfügung. Fassungsvermögen der Kanister: je
20 Liter.
Die Kanister befinden sich in Haltevorrichtungen, die
direkt an die Rückwand des Gerätes eingehängt oder
neben das Gerät gestellt werden können.
Abbildung 22: Rückseite KMF mit montierten
externen Wasserkanistern (Option)
