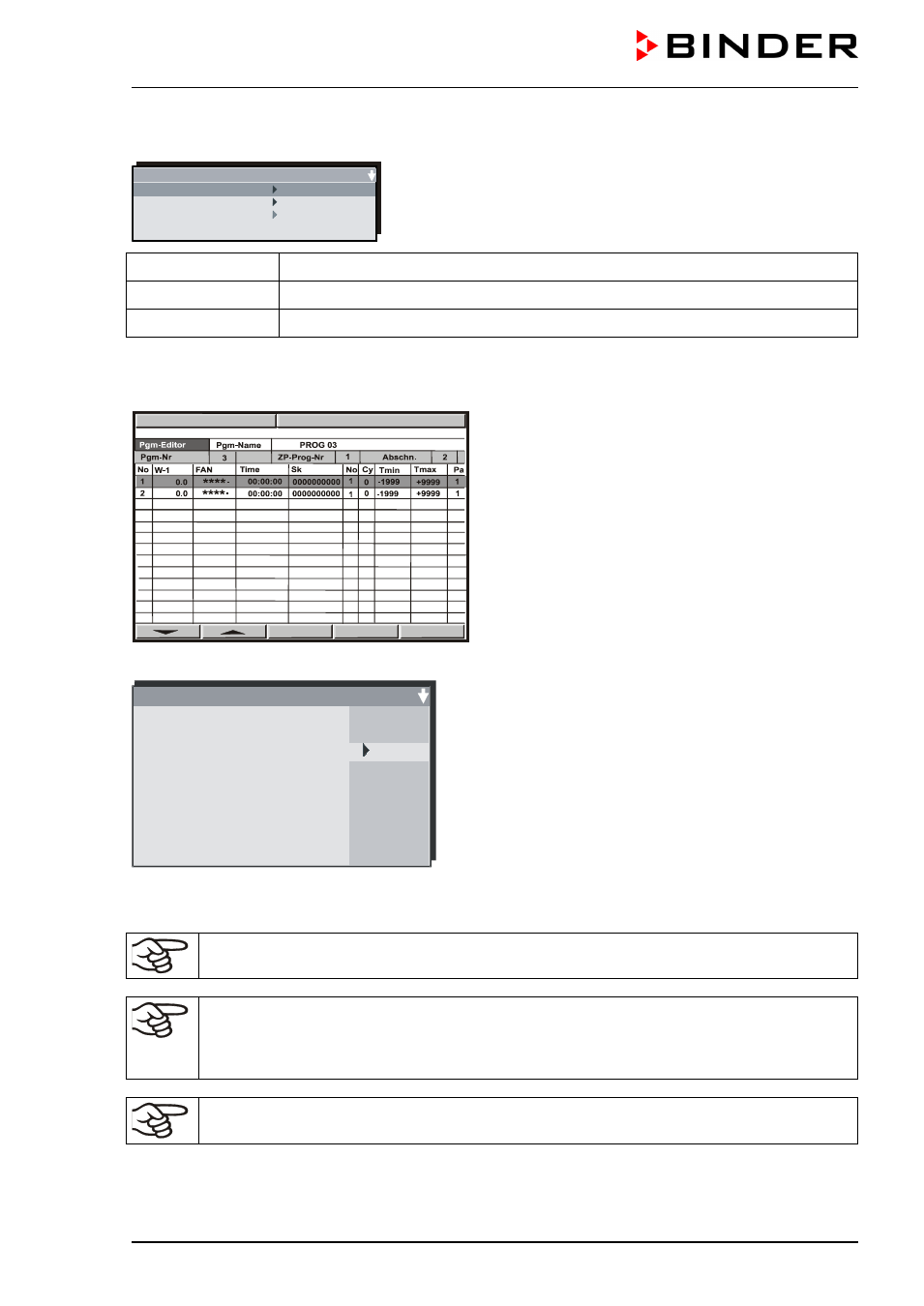

MK / MKT (E3.1) 07/2014 Seite 46/102
Drücken Sie die Taste PGM. Ein Abfragebildschirm zur Eingabe bzw. Entfernung von Programmab-
schnitten erscheint.
ZP-Abschnitt Abs. Nr. 5
einfügen
löschen
neu
In dieser Ansicht lassen sich neue Programmzeilen einfügen
oder löschen.
neu Zeilen werden in der Tabelle unten angefügt
einfügen Weitere Zeilen werden oberhalb der jeweils markierten Zeile eingefügt
löschen Einzelne, zuvor markierte Programmzeilen werden gelöscht.
Sie können eine beliebige Anzahl von Zeilen, d.h. von Programmabschnitten, erstellen und diesen an-
schließend Werte zuweisen. Es ist jederzeit möglich, weitere Zeilen nachträglich einzufügen oder zu ent-
fernen.
Um Werte in eine Zeile eintragen zu können, muss
die betreffende Zeile markiert werden.
Nach Drücken der ENTER-Taste erscheint der
Pro-
grammeditor.
Hier können die Werte des ausgewählten Programmabschnitts eingetragen werden.
Programmeditor Abs.Nr. 6
Sollwert 1 +100.0
FAN .
Steuerkontakte
Zeit 00:45:00
Ziel-Abschnitt 5
Zyklen-Anzahl 10
Tol.-Band min. -1999.0
Tol.-Band max. +9999.0
Parametersatz 1
*****
-- Temperatur zu Beginn des Programmabschnitts
-- Lüfterdrehzahl in % (ohne Funktion)
-- Steuerkontakte An/Aus (Kap. 10, 11 und 15.7)
-- Zeitdauer des Programmabschnitts
-- Nr. des Startabschnitts bei Wiederholungsschleifen
-- Zahl der Wiederholungen bei Wiederholungsschleifen
-- Temperaturgrenzen (Maximal- bzw. Minimaltemperatur)
Bei Überschreitung vorläufiger Programmhalt
-- Voreingestellter Wert (NICHT verändern!)
Auswahl der einzugebenden Parameter mit Pfeiltasten, Bestätigung mit ENTER.
Werteingabe anschließend mit Pfeiltasten, Bestätigung mit ENTER.
Zur Eingabe eines negativen Sollwertes erst den numerischen Wert und dann das negative
Vorzeichen (-) eingeben.
Bei der Sollwertart „ Grenzwert“ muss der Überwachungsregler (Kap. 12.2) an den höchsten
Temperatursollwert des aktuell verwendeten Programms angepasst sein. Er muss somit für
jedes Temperaturprogramm überprüft und ggf. neu eingestellt werden. Überwachungsregler-
Sollwert ca. 10 °C höher als den Temperatursollwert des Reglers einstellen.
Bei der Option Über-/Untertemperatursicherung (Kap. 12.3) überprüfen Sie zusätzlich die dort
eingestellten Temperaturgrenzen und passen Sie sie ggf. an.
Verhalten nach Programmende:
Der Regler schaltet in Grundstellung. Die Heizung ist inaktiv, das Gerät nimmt allmählich Umgebungs-
temperatur an. Der Lüfter ist aus. Die Schaltzustände der Steuerkontakte stehen auf Aus.
PGM
08:43:55 15.02.02
PGM
08:43:55 15.12.13
