MK / MKT (E3.1) 07/2014 Seite 64/102
15. Optionen
15.1 Kommunikationssoftware APT-COM™ 3 DataControlSystem (Option)
Standardmäßig ist der Wechselklimaschrank MK / MKT mit einer Ethernet Schnittstelle (10a) ausgerüs-
tet, an welche die Kommunikationssoftware APT-COM™ 3 DataControlSystem von BINDER ange-
schlossen werden kann. Die MAC Adresse des Gerätes ist auf einem Aufkleber über der Ethernet-
Schnittstelle angegeben. In einstellbaren Intervallen wird hier der jeweils aktuelle Temperaturwert ausge-
geben. Der Regler kann über den PC graphisch programmiert werden. Das APT-COM™ System ermög-
licht die Vernetzung von bis zu 30 Geräten. Für nähere Informationen vgl. die APT-COM™ 3 Betriebsan-
leitung.
15.2 Schnittstelle RS 422 (Option)
Bei dieser Option ist das Gerät mit einer seriellen Schnittstelle RS 422 (10b) anstelle der Ethernet
Schnittstelle ausgerüstet, an welche die Kommunikationssoftware APT-COM™ 3 DataControlSystem von
BINDER angeschlossen werden kann. In einstellbaren Intervallen wird hier der jeweils aktuelle Tempera-
turwert ausgegeben.
Pinbelegung der Schnittstelle RS 422: Pin 2:
RxD (+)
Pin 3: TxD (+)
Pin 4: RxD (-)
Pin 5: TxD (-)
Pin 7: Erde
15.3 Analogausgänge für Temperatur (Option)
Bei dieser Option ist das Gerät mit Analogausgängen von 4-20 mA für Ist- und Sollwert der Temperatur
ausgestattet. Diese Ausgänge können zur Weiterleitung an externe Datenerfassungssysteme oder Re-
gistriergeräte verwendet werden.
Der Anschluss ist als DIN-Buchse (13) im seitlichen Bedienfeld wie folgt ausgeführt.
ANALOGAUSGÄNGE TEMPERATUR 4-20 mA DC
PIN 1: Temperatur Istwert –
PIN 2: Temperatur Istwert +
PIN 4: Temperatur Sollwert –
PIN 5: Temperatur Sollwert +
MK: Temperaturbereich: -40 °C bis +180 °C
MKT: Temperaturbereich: -70 °C bis +180 °C
Ein passender DIN Stecker ist beigefügt.

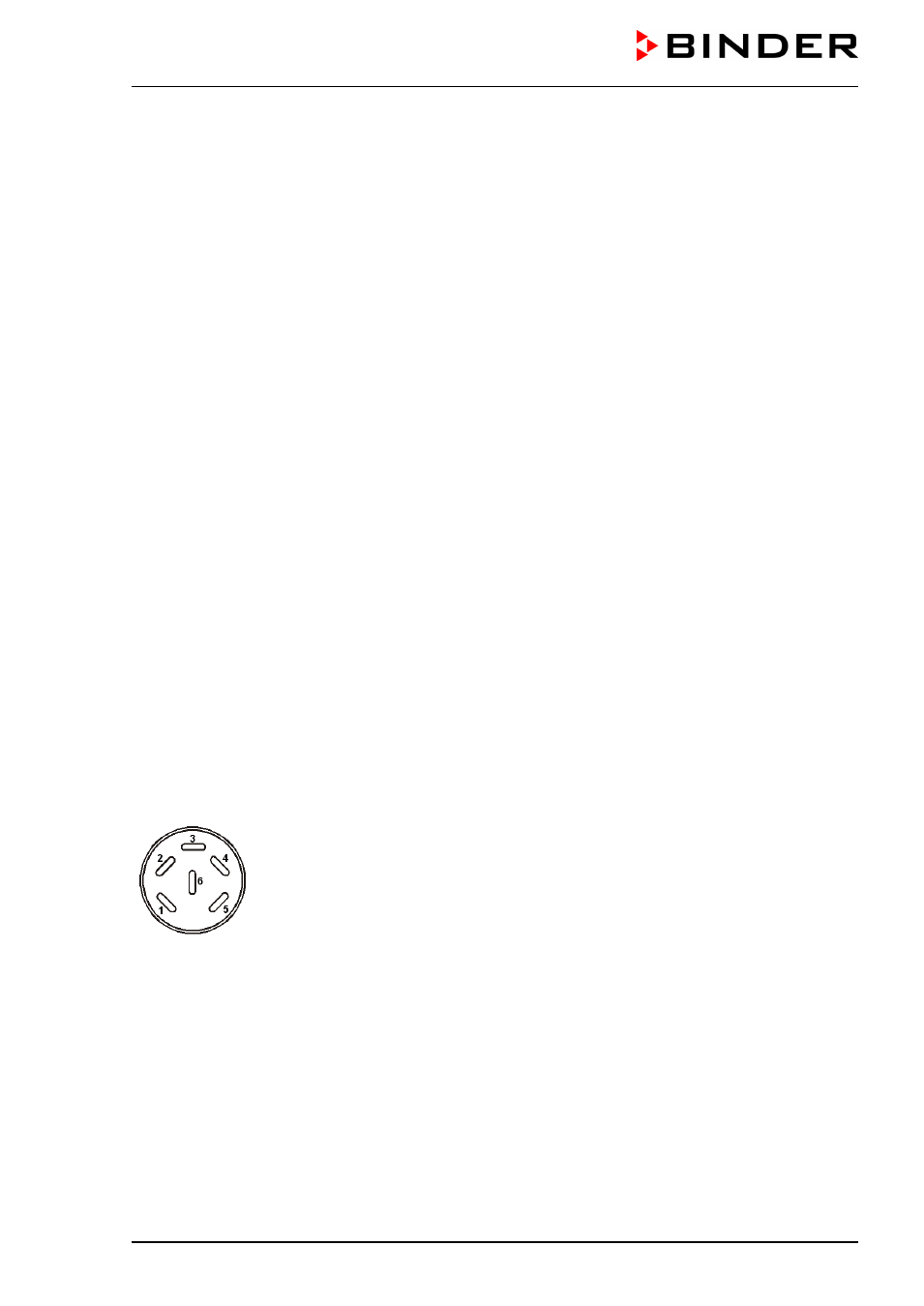

Abbildung 16: Pinbelegung der DIN-Buchse (13) für Option Analogausgänge
