4.6 Sicherheitskit: Schlauchplatzsicherung mit Rückflussverhinderung für
Frischwasser-Anschluss (erhältlich über BINDER Individual)
Zum Schutz des Trinkwassers nach DIN 1988-4 und vor Überflutungen, verursacht durch geplatzte Was-
serschläuche, ist ein Sicherheitskit mit Rückflussverhinderer erhältlich.
Schutzprinzipien:
Im Falle von starkem Wasserfluss ab ca. 18 l / Min., verursacht z.B. durch einen geplatzten Wasser-
schlauch zwischen Wasserhahn und Gerät, schließt sofort ein Ventil die Wasserentnahme. Das Schlie-
ßen ist durch ein Klackgeräusch hörbar. Die Wasserentnahme ist nun bis zur Entriegelung der Schlauch-
platzsicherung von Hand unterbrochen.
Eine eventuelle Gefährdung des Trinkwassers ist abhängig vom Gefährdungspotenzial des Beschi-
ckungsgutes. Unter ungünstigen Bedingungen (z.B. Druckabfall im Trinkwassersystem) könnte auslau-
fendes Beschickungsgut über den Dampferzeuger ins Leitungsnetz zurückgesaugt werden und das
Trinkwasser verunreinigen. Gemäß der Norm DIN 1988, Teil 4 bietet der Sicherheitskit mit Rückflussver-
hinderer Schutz bei kurzzeitigem Einsatz von Stoffen mit geringem Gefährdungspotenzial. Bei Stoffen mit
höherem Gefährdungspotenzial sollte ein Rohrtrenner installiert werden, um den absoluten Schutz des
Trinkwassers zu garantieren. Es liegt in der Verantwortung des Betreibers, den Rückfluss von verunrei-
nigtem Wasser in das Trinkwassernetz, unter Einbeziehung der jeweiligen nationalen Vorschriften, sicher
zu verhindern.
Montage:
Die standardmäßig mitgelieferten Originalteile – Schlauchplatzsicherung, Schlauchtülle und zugehörige
Verschraubung – werden nicht benötigt.
Die vormontierte Einheit aus Schlauchplatzsicherung und Rückflussverhinderer durch Rechtsdrehung auf
einen Wasserhahn mit G¾ Zoll Außengewinde aufschrauben. Der Anschluss ist selbstdichtend. Mit ei-
nem Teil des mitgelieferten Schlauchs die Verbindung zwischen Anschlusskit und Gerät herstellen und
beide Schlauchseiten mit den mitgelieferten Schlauchschellen sichern.
Der Schlauch sollte zuletzt aufgesteckt werden, um Verdrehungen beim Aufschrauben des
Sicherheitskits zu vermeiden.
Den Wasserhahn nun langsam aufdrehen, um das Ansprechen der Schlauchplatzsicherung zu verhin-
dern.

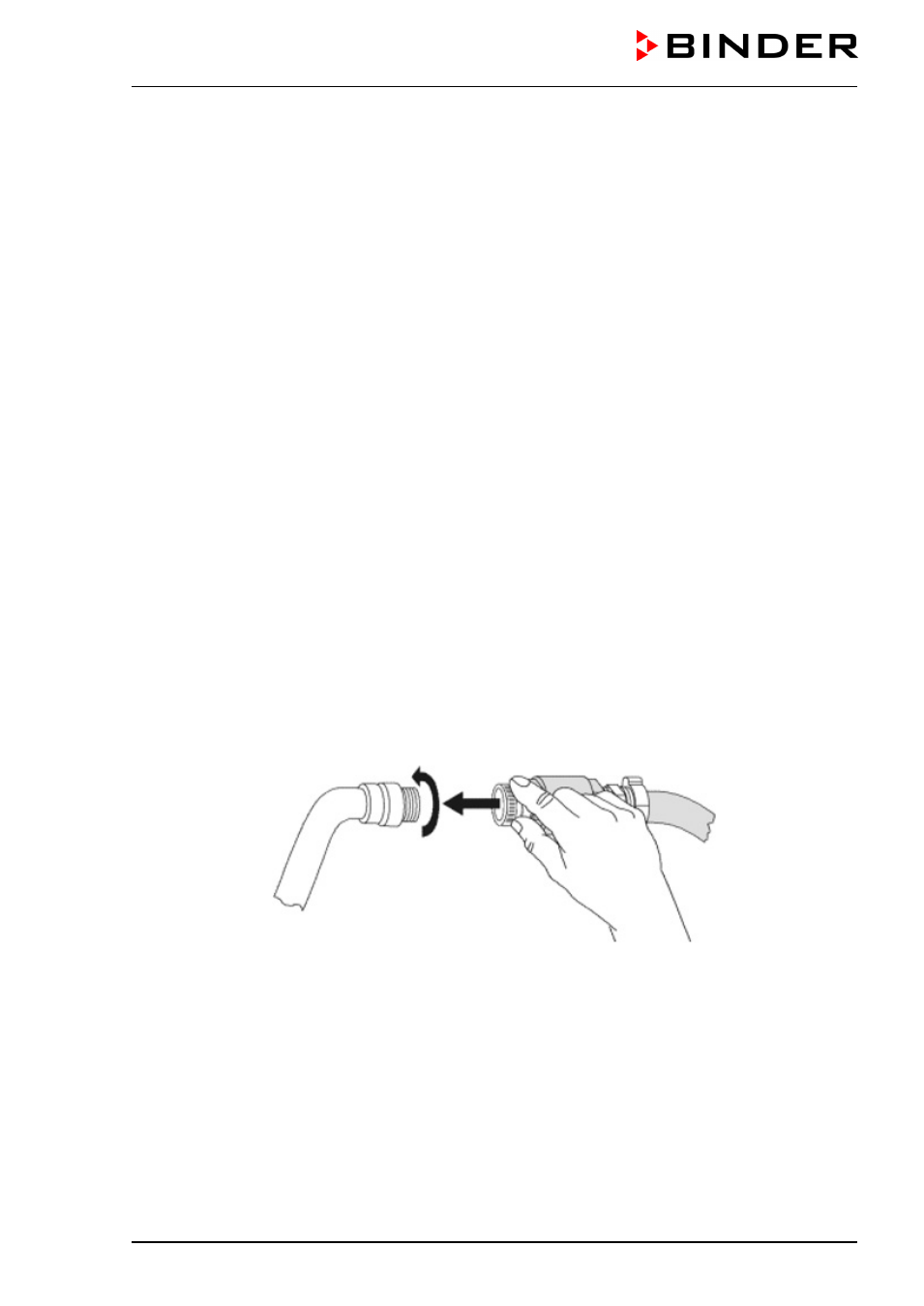

Abbildung 11: Montage des Sicherheitskits (Schlauchplatzsicherung mit Rückflussverhinderung, Option)
Entriegelung der Schlauchplatzsicherung:
Wurde die Wasserversorgung durch die Schlauchplatzsicherung unterbrochen, muss die Ursache gefun-
den und ggf. behoben werden. Der Wasserhahn ist zu schließen. Durch eine halbe Umdrehung des ge-
rändelten Teils nach links entsperrt sich das Ventil, was durch ein Klackgeräusch erkennbar ist. An-
schließend den gerändelten Teil durch Rechtsdrehung wieder gegen den Wasserhahn abdichten und den
Wasserhahn wieder langsam öffnen.
Wartung und Überprüfung der Einheit Schlauchplatzsicherung / Rückflussverhinderer:
Kalkablagerungen können die Funktion der beiden Ventile beeinträchtigen. Wir empfehlen eine jährliche
Inspektion durch einen Installateur. Dieser sollte den Sicherheitskit mit Rückflussverhinderer demontieren
und beide Ventile von Hand auf Funktion und Kalkablagerungen oder Blockierung überprüfen.
