MKF+ MKFT (E3.2) 08/2014 Seite 38/111
4.8.2 Anschluss des Spannungs- und Frequenzumwandlers (für Geräte mit Spannungs-
und Frequenzumwandler)
Der Spannungs- und Frequenzumwandler wird mit einer festen Netzanschlussleitung ohne Stecker gelie-
fert. Er ist mit 3 internen Leitungsschutzschaltern gegen Überstrom abgesichert. Der Anschluss erfolgt
kundenseitig.
Die Steckdose muss einen Schutzleiter aufweisen
Elektrische Anschlussdaten:
•
Eingangsseite: 480 V, 60 Hz, 4-Leiter
• Ausgangsseite (zum Gerät): 400 V, 50 Hz, 5-Leiter
Um den elektrischen Anschluss des Wechselklimaschranks mit Spannungs- und Frequenzumwandler
durchzuführen, gehen Sie in folgender Reihenfolge vor:
1. Wechselklimaschrank an die Anschlussdose (G) des Spannungs- und Frequenzumwandlers an-
schließen
2. Netzanschluss des Spannungs- und Frequenzumwandlers herstellen mittels Netzkabel (I)
3. Spannungs- und Frequenzumwandler am Netzschalter (H) einschalten (Position „ON“)
4. Wechselklimaschrank mit dem Hauptschalter (3) im seitlichen Bedienfeld einschalten

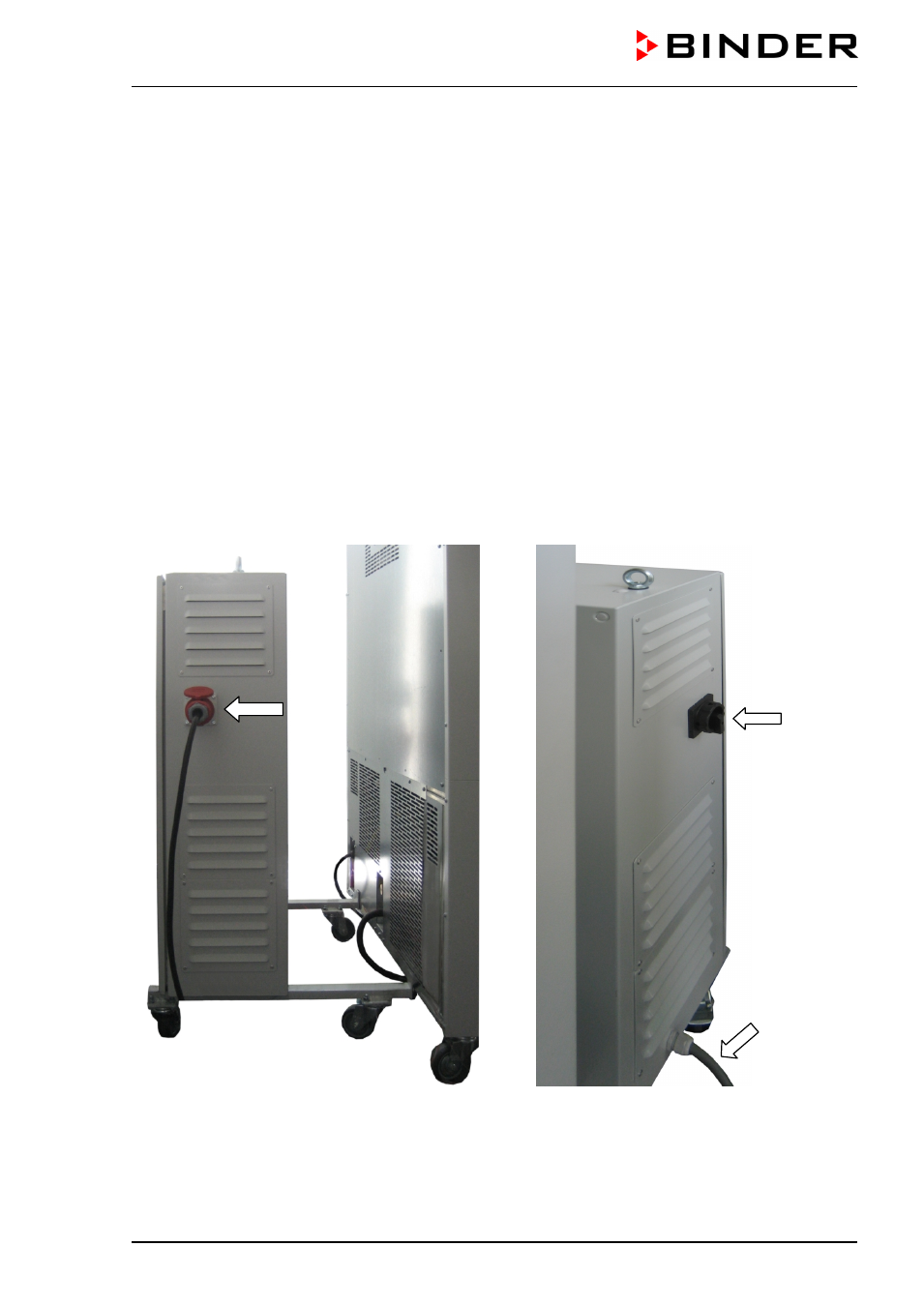

Linke Seite des Spannungs- und Frequenzumwandlers
mit Anschlussdose (G) für Wechselklimaschrank
Rechte Seite des Spannungs- und Frequenzum-
wandlers mit Netzschalter (H) und Netzkabel (I)
Abbildung 13: Spannungs- und Frequenzumwandler, montiert
(H)
(I)
(G)
