Produktbeschreibung
Schnittstellen ab C3620/ C3640-0050

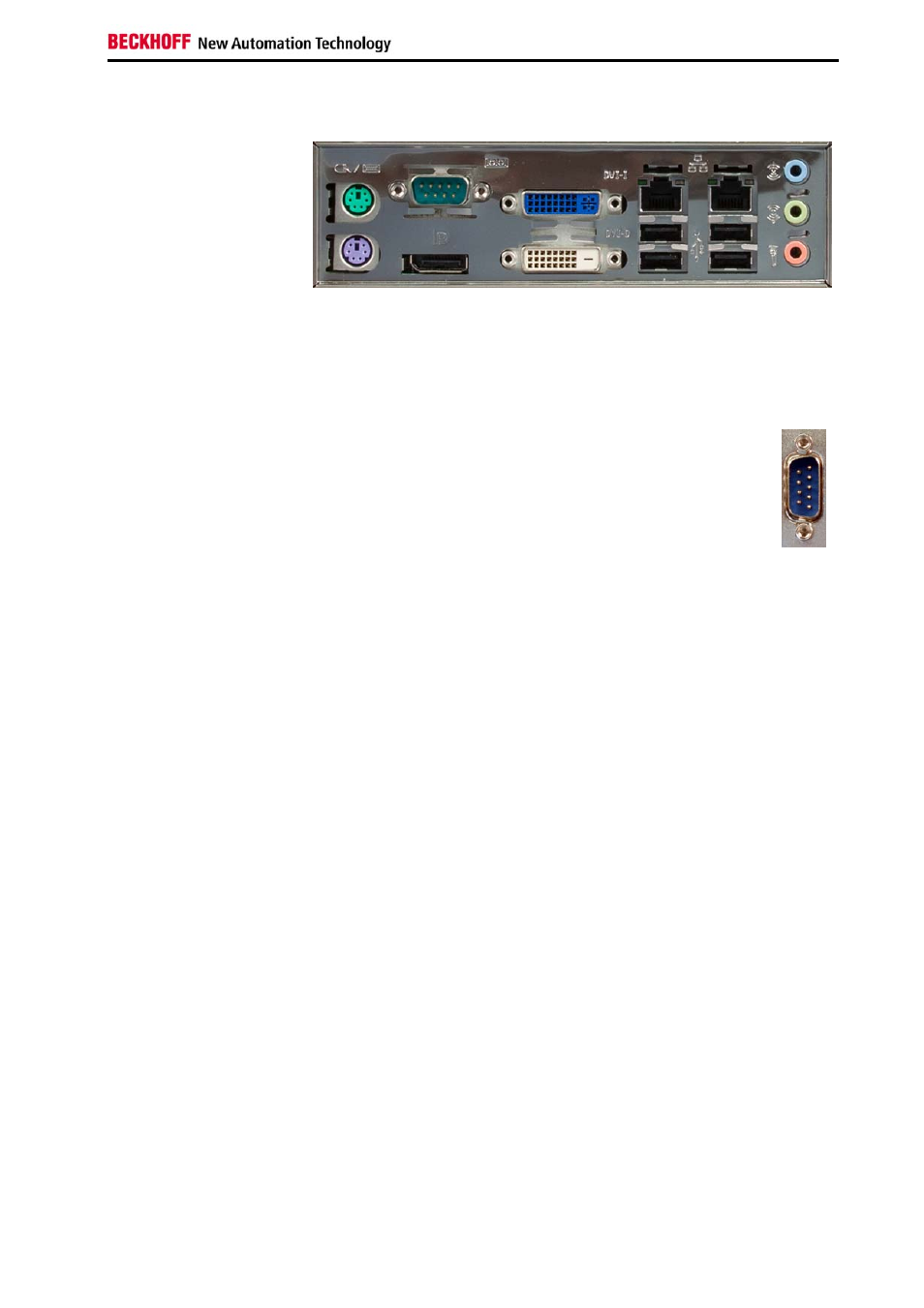

Schnittstellen des ATX-
Motherboards
PS/2-Anschlüsse
PS/2 Der obere PS/2-Anschluss (X104) ermöglicht die Nutzung einer PS/2-
Maus, an den unteren PS/2-Anschluss (X103) kann eine PC-Tastatur
angeschlossen werden.
Serielle Schnittstellen
RS 232
COM1 – COM2
Der Industrie-PC verfügt in der Grundausstattung über zwei
serielle Schnittstellen COM1 (X105) und COM2 vom Typ RS232,
die auf jeweils eine 9-polige SUB-D Stiftleiste geführt sind. Die
Schnittstelle COM2 befindet sich im oberen Teil der ersten
Slotblende rechts neben der ATX-Blende.
COM2
USB-Schnittstellen
USB1 – USB4 Die vier USB-Schnittstellen (X108 – X111) dienen dem Anschluss von
Peripheriegeräten mit USB 2.0-Anschluss.
Netzwerk-Anschlüsse
LAN1 Die RJ-45-Buchse (X112) ermöglicht den Anschluss des PCs an ein
10/100/1000BASE-T Netzwerk.
LAN2 Die RJ-45-Buchse (X113) ermöglicht den Anschluss des PCs an ein
10/100/1000BASE-T Netzwerk.
Sound-On-Board
Sound Der Industrie-PC verfügt über eine On-Board-Soundschnittstelle mit
folgenden Anschlussbuchsen:
Line In (X116), Line Out (X115) und Mikrofon-Eingang (X114).
DVI-I (Digital Visual Interface)
DVI-I out Der DVI Anschluss (X117) dient der Übertragung des Videosignals.
Unterstützt wird die DVI-I Norm.
DVI-D (Digital Visual Interface)
DVI-D out Der DVI Anschluss (X118) dient der Übertragung des Videosignals.
Unterstützt wird die DVI-D Norm.
DisplayPort
DisplayPort Der DisplayPort (X119) dient der Übertragung des Videosignals.
X116
X105
X104
X117
X115 X112 X113
X103
X118 X109 X111 X114
X119
X108 X110
Zusätzliche Steckkarten (optional)
Typenschild Auf der Oberseite des Industrie-PCs befindet sich ein Typenschild, das
über die Ausstattung des Industrie-PCs im Auslieferungszustand Auskunft
gibt.
