Stromversorgung

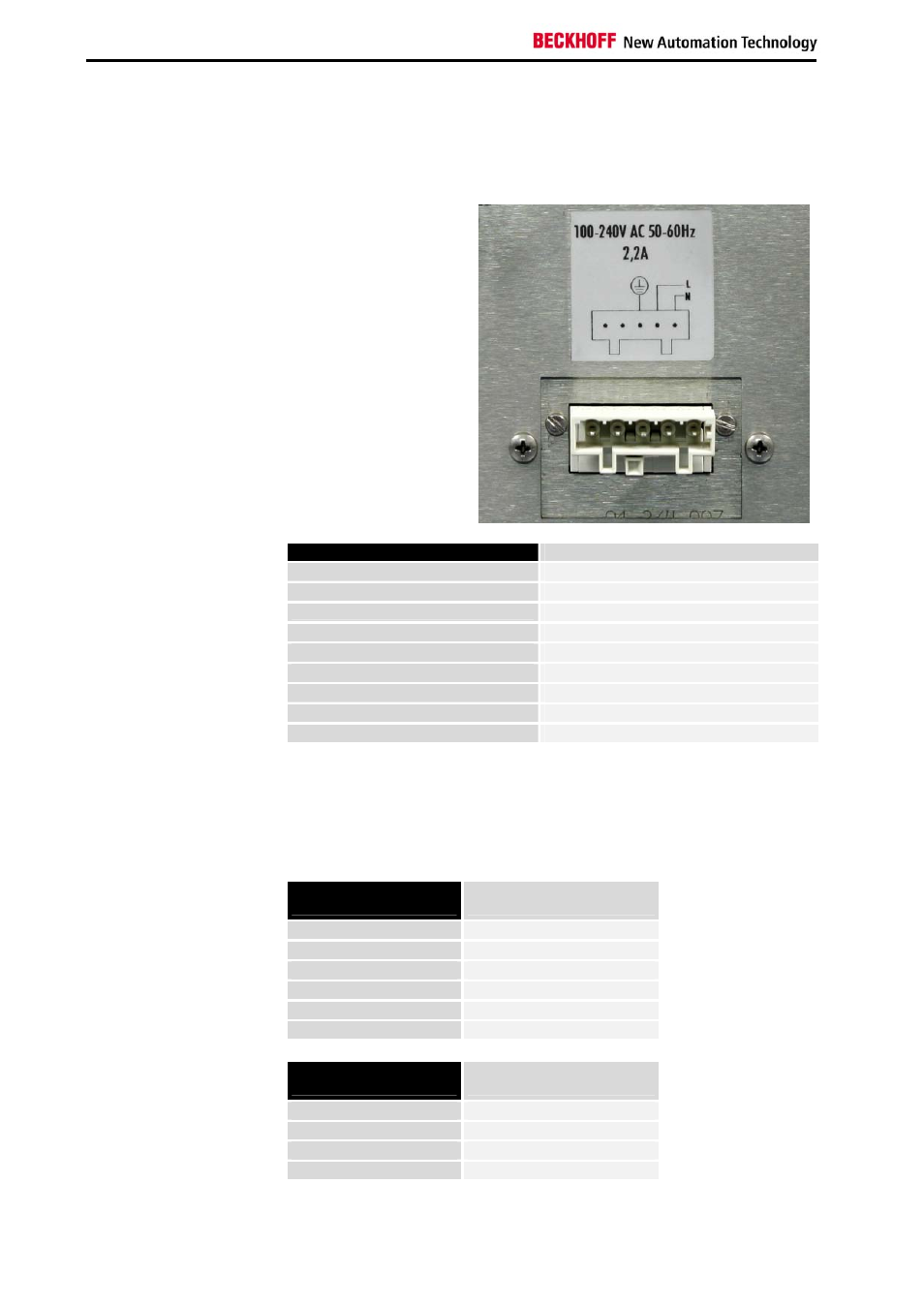

Für den Anschluss der Stromversorgung befindet sich am PC-Gehäuse die
auf dem Foto abgebildete 5-polige Stiftleiste mit CAGE CLAMP Anschluss
und Befestigungsflanschen.
Anschlussbuchse am PC-
Gehäuse
Anschlussbuchse bei
Ausstattung mit einem
100-240 V
AC
, 50-60 Hz
Netzteil (Standard)
Technische Daten
Anschlussbuchse
Polzahl
5
Rastermaß
5 mm
Minimaler Leiterquerschnitt
1,5
mm²
Minimaler Leiterquerschnitt (AWG)
16
Bemessungsspannung (EN)
250 V
Bemessungsspannung (CSA)
300 V
Stromstärke EN [A]
12 A
Stromstärke CSA [A]
15 A
Abisolierlänge
8 bis 9 mm
Netzteilausstattung
Netzteilausstattung
Der Industrie-PC ist entweder mit einem 100-240 V
AC
, 50-60 Hz Netzteil
(Standard) oder mit einem 24 V
DC
Netzteil (optional mit
unterbrechungsfreier Stromversorgung - USV) ausgestattet.
Strombelastbarkeit
des 100-240 V Netzteils
Ausgangsspannungen
des 100-240 V Netzteils
Strombelastung
maximal
+3,3 V
16 A
+5 V stand by
2 A
+5 V
25 A
-5 V
0,3 A
+12 V
13 A
-12 V
0,8 A
Strombelastbarkeit
des 24 V Netzteils
Ausgangsspannungen
des 24 V Netzteils
Strombelastung
maximal
+5 V
25 A
-5 V
1 A
+12 V
10 A
-12 V
1,5 A
