Produktbeschreibung
Produktbeschreibung
Bestimmungsgemäße Verwendung
Die Industrie-PCs C3620 und C3640 sind für den Einbau in die Front von
Schaltschränken der Maschinen- und Anlagentechnik konzipiert.
Aufbau C3620

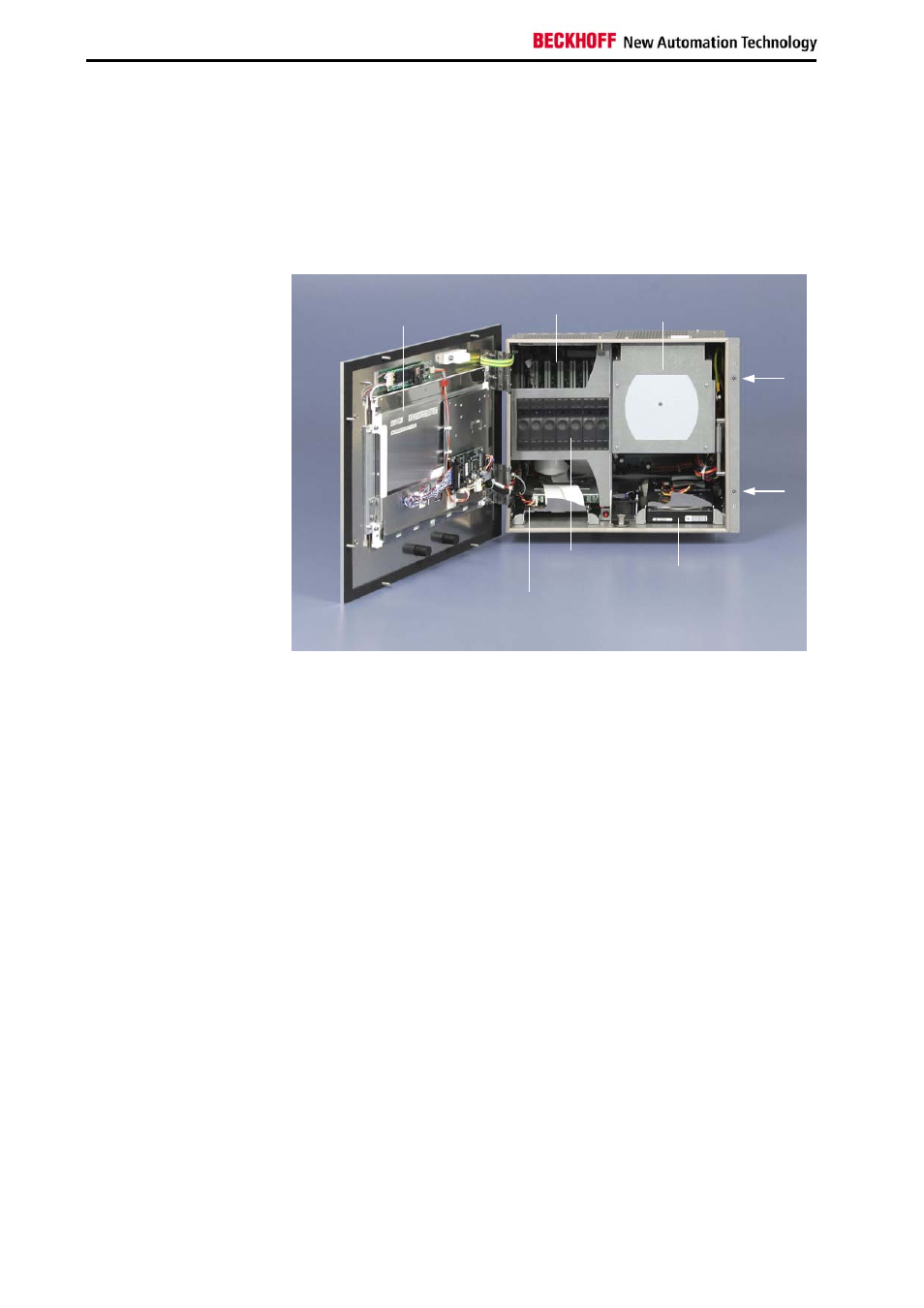

Innenansicht des C3620
Öffnen des Gehäuses
Der PC lässt sich nach dem Lösen der beiden Schrauben (siehe Pfeile)
mitsamt dem TFT-Display nach vorne aufklappen und ermöglicht so den
Zugang zu Laufwerk (optional), 3½ Zoll Festplatte, Prozessor, Speicher
und Steckkarten.
Hinter dem entfernbaren Kartenniederhalter und dem schwenkbaren
Netzteil befindet sich ein 7 Slot Rechnerkern mit ATX-Motherboard.
Die Anschlüsse des Industrie-PCs befinden sich an der Oberseite des
Gehäuses.
100-240 V
AC
-
Full-Range Netzteil
7-Slot-
ATX Motherboard
12“ TFT-Display
Karten-
niederhalter
3½ Zoll Festplatte
Slimline CD/ DVD-
ROM-Laufwerk (optional)
