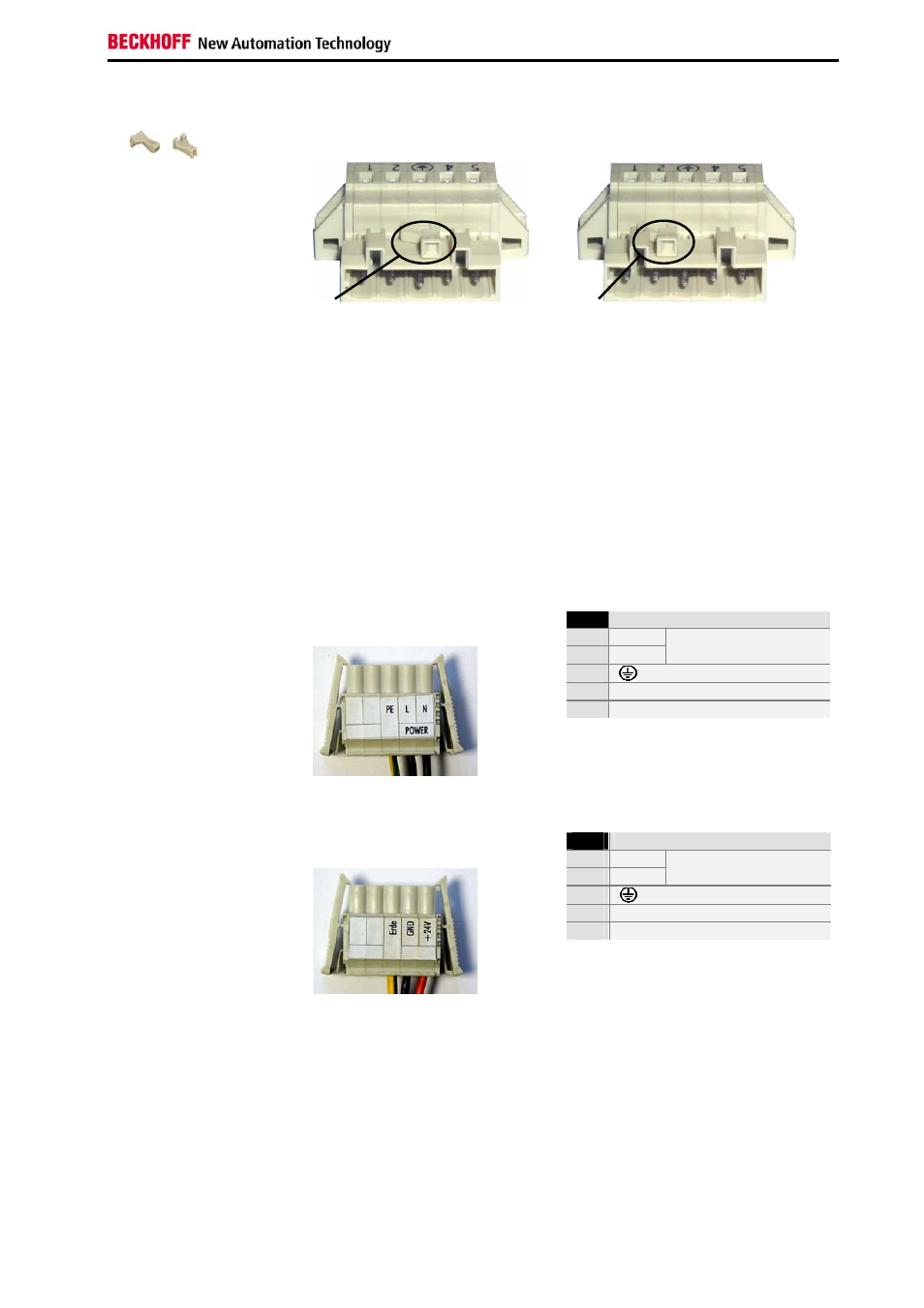

Kodierelemente
Je nach Netzteil wird der Stecker ab Werk unterschiedlich kodiert, durch
die Bestückung mit aufrastbaren Kodierelementen.
Unterschiedlich kodierte
Stiftleisten
Kodierung bei 100-240 V
AC
50-60 Hz
Netzteil
Kodierung bei 24 V
DC
Netzteil
Pinbelegung und Kabelquerschnitte
Leitungsquerschnitte
beachten,
Spannungsabfall
vermeiden!
Für den Anschluss der Stromversorgung müssen Leitungen mit einem
Kabelquerschnitt von 1,5 mm
2
(AWG 16) verwendet werden.
Bei größeren Entfernungen zwischen Spannungsquelle und PC
berücksichtigen Sie den Spannungsabfall in Abhängigkeit vom
Kabelquerschnitt sowie Spannungsschwankungen Ihrer
Versorgungsspannung, damit sichergestellt ist, dass die Spannung am
Netzteil nicht unter 22 V abfällt.
Absicherung
Die Zuleitung der Stromversorgung ist mit maximal 10 A abzusichern.
Industrie-PCs mit 100-240 V
AC
50-60 Hz Netzteil
Pinbelegung bei 100-240 V
50-60 Hz Netzteil
Pin
Funktion
1
N
2
L
100 – 240V
AC
Stromversorgung
3
4
Nicht belegt
5
Nicht belegt
5 4
2
3
1
Industrie-PCs mit 24 V
DC
Netzteil
Pinbelegung bei 24 V
DC
Netzteil
Pin
Funktion
1
+
2
-
24V
DC
Stromversorgung
3
4
Nicht belegt
5
Nicht belegt
5 4
2
3
1
C3620, C3640
13
