Produktbeschreibung

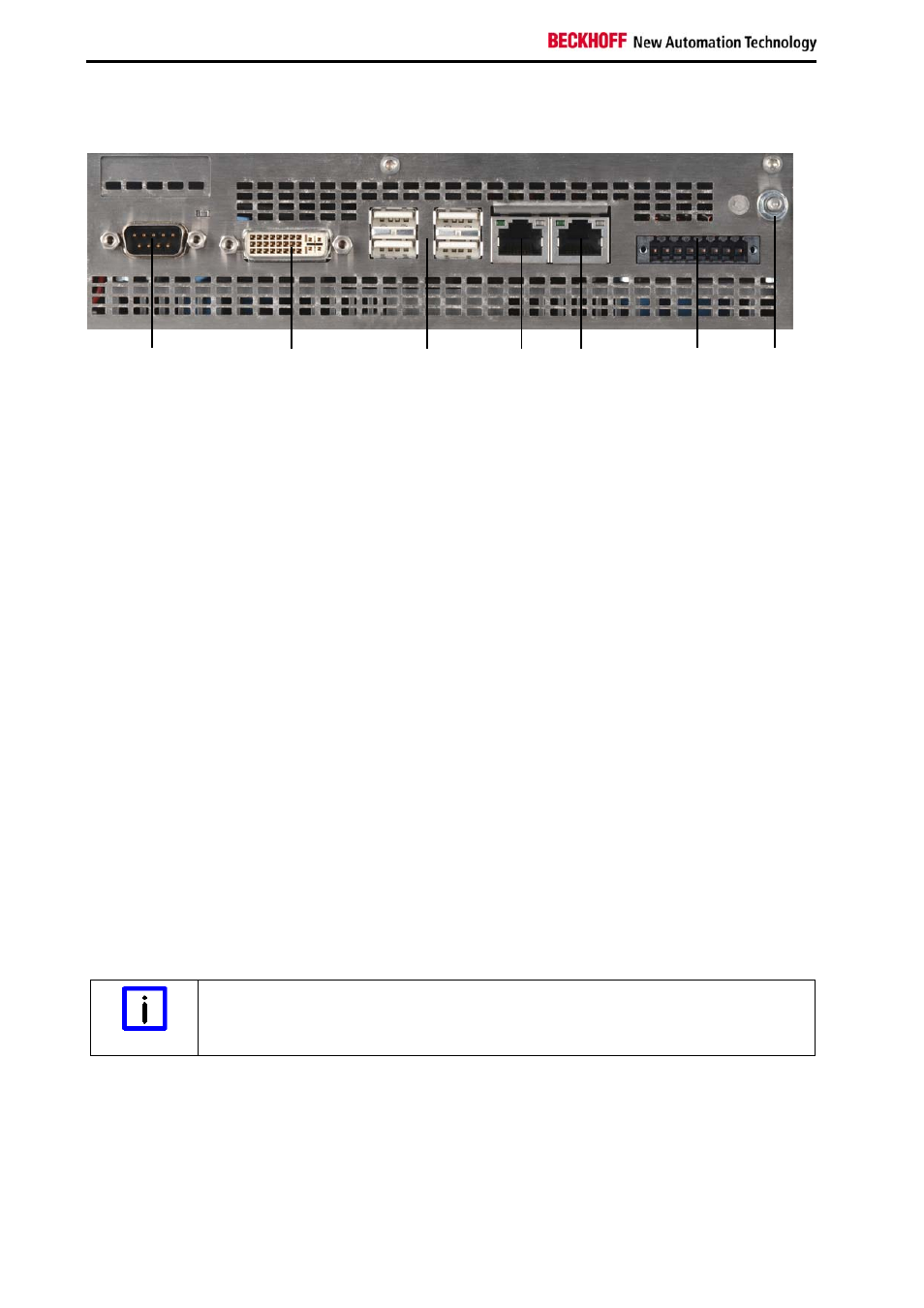

2.4 Schnittstellen
X104-X107
USB
X108
LAN1
X109
LAN2
X102
COM1
X103
DVI-I out
X110
Power
Ground
2.4.1 Serielle Schnittstelle COM1 (X102)
Der Industrie-PC verfügt über eine serielle Schnittstelle COM1 (X102) vom Typ RS232, die auf eine
9-polige SUB-D Stiftleiste geführt ist.
2.4.2 DVI-I out (Digital Visual Interface) (X103)
Der DVI Anschluss (X103) dient der Übertragung des Videosignals. Unterstützt wird die DVI-I Norm.
2.4.3 USB-Ausgang (X104 - X107)
Die vier USB-Schnittstellen (X104 - X107, Stecker-Typ A) dienen dem Anschluss von Peripheriegeräten
mit USB-Anschluss. Unterstützt wird die USB2.0-Norm.
2.4.4 Netzwerk-Anschluss LAN1, LAN2 (X 108, X109)
Die RJ-45-Buchsen (X108, X109) ermöglichen den Anschluss des PCs an ein
10/100/1000 BASE-T Netzwerk.
2.4.5 Stromversorgung (X110)
Über die Buchse (X110) wird die Stromversorgung des Panel-PCs hergestellt. Der
Stromversorgungsstecker ist im Lieferumfang enthalten.
2.4.6 Masseverbindung (Ground)
Über die Verschraubung (Ground) wird die Masseverbindung des Panel-PCs hergestellt.
Mögliche Fehlfunktion bei fehlender Erdverbindung
Hinweis
Eine ordnungsgemäße Erdung des Gerätes ist für die Funktion des Touchscreens
zwingend erforderlich.
