Installation
Innovatives Konzept zum Herunterfahren des Industrie-PCs
Industrie-PCs, die mit einer USV ausgestattet sind, werden in der Praxis oftmals durch einfaches
Abschalten der Versorgungsspannung ausgeschaltet. Der PC fährt daraufhin über den Akku herunter,
was bei täglichem Gebrauch zur Folge hat, dass sich die Lebenszeit des Akkus deutlich verkürzt.
Das neue Konzept der Beckhoff Netzteil-Technologie hat dieses Problem aufgegriffen und bietet dem
Anwender nun die Möglichkeit, den PC abzuschalten, ohne auf den Akku zurückgreifen zu müssen und
diesen dadurch zu belasten.
Die innovative Lösung sieht vor, dass neben dem Hauptschalter der Maschine ein zusätzlicher EIN/ AUS-
Schalter eingebaut wird, mit dem die Maschine ein- und ausgeschaltet wird. Der Hauptschalter bleibt
grundsätzlich eingeschaltet und gewährleistet so, dass der PC während des Herunterfahrens weiterhin
mit Strom versorgt wird. Der PC erhält über den Eingang PC-ON am Netzteil den Befehl zum
Herunterfahren des Betriebssystems.
Ist der PC heruntergefahren, setzt das PC-Netzteil den Ausgang Power Status (P-S) am Netzteil auf 0,
was anzeigt, dass der Vorgang abgeschlossen ist und die Hauptspannung abgeschaltet werden kann.
Dieses kann sowohl manuell über den Anschluss einer Signallampe geschehen als auch über ein Schütz.
Der Hauptschalter der Anlage wird durch diese Lösung in der Regel nur noch dann ausgeschaltet, wenn
der Schaltschrank geöffnet werden muss. Der Akku wird nur noch bei Stromausfall benutzt.
Damit der Industrie-PC auch bei Stromausfall über eine Bildschirmausgabe verfügt, ist das Netzteil mit
einem USV-Ausgang 27 V / 1,4 A ausgestattet, an das ein Control Panel bis 19-Zoll Displaygröße
angeschlossen werden kann. Dadurch ist es möglich, dem Anwender einen eventuellen Stromausfall
anzuzeigen. Nachdem der PC heruntergefahren ist, wird der USV-Ausgang abgeschaltet.
Für eine detaillierte Funktionsbeschreibung siehe auch Kapitel
Anschließen der Stromversorgung

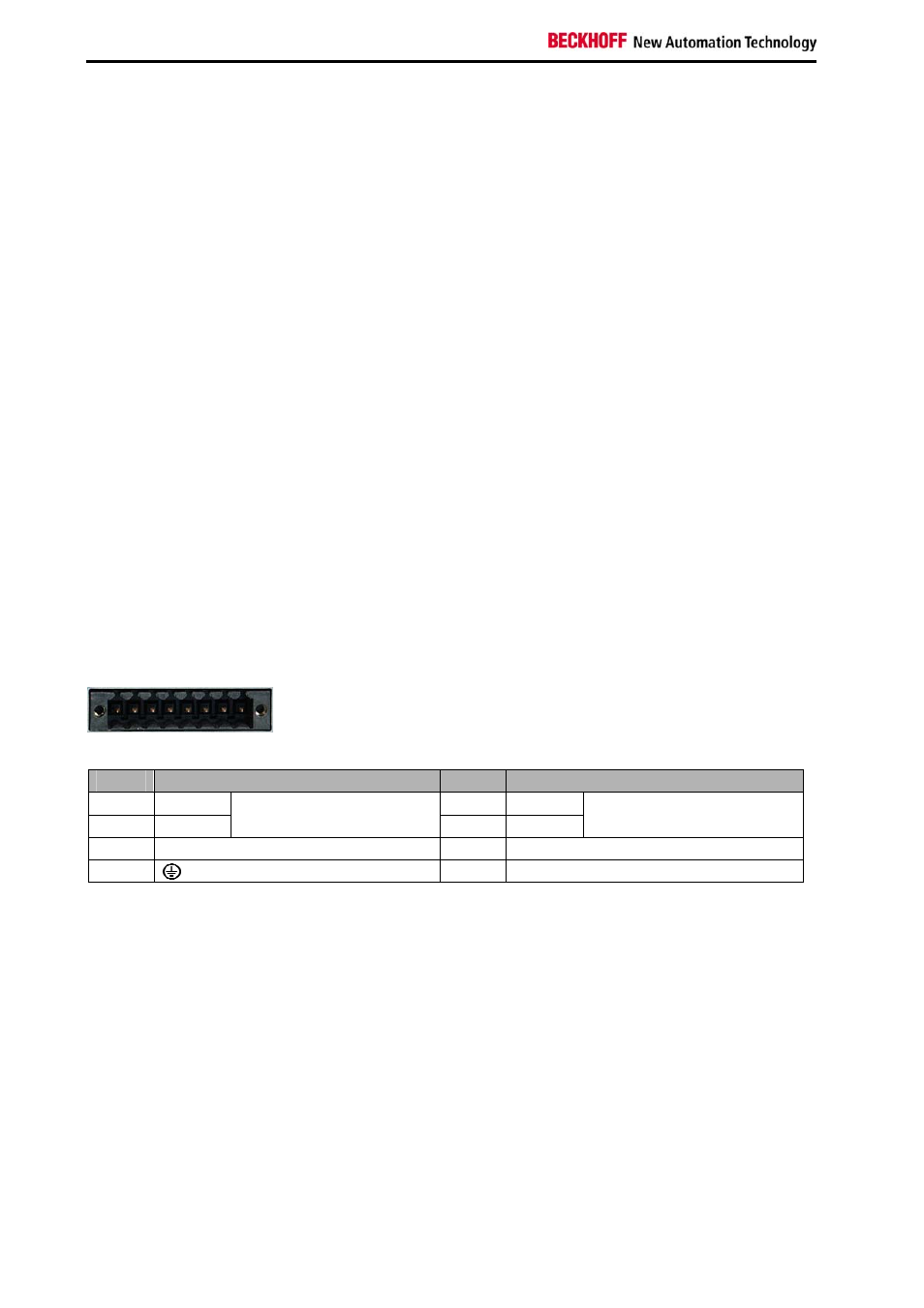

3.3.2 Pinbelegung Anschlussstecker
Über die 8-polige Stiftleiste erfolgt der Anschluss der Stromversorgung, des Akku-Packs sowie der
externen Beschaltung zum Ein- und Ausschalten des Industrie-PCs.
1 2 3 4 5 6 7 8
Pin
Funktion
Pin
Funktion
1 -
5 -
2 +
Akku-Pack
(nur bei USV)
6 +
24 V
DC
Versorgungsspannung
3 UPS+
(USV-Ausgang)
7 PC_ON
4
8 Power-Status
18
CP22xx
