Installation
3.5.5 USV-Ausgang (UPS Output)
Damit der Industrie PC auch bei Stromausfall über eine Bildschirmausgabe verfügt, kann an den USV-
Ausgang des Netzteils (UPS Output) ein Control Panel angeschlossen werden. Der Ausgang kann mit
max. 1,4 A belastet werden.
3.5.6 Die Funktion von UPS Output
Zwischen UPS output und Battery – Pol liegen auch nach Stromausfall 24 V DC an,
Belastbarkeit max. 1,4 A.
•
• Nachdem der PC über die USV-Software spannungsfrei geschaltet ist, wird der Ausgang UPS
Output auf 0 V gelegt. Ein angeschlossenes Panel wird abgeschaltet und eine Tiefentladung des
Akkus ist somit nicht möglich.

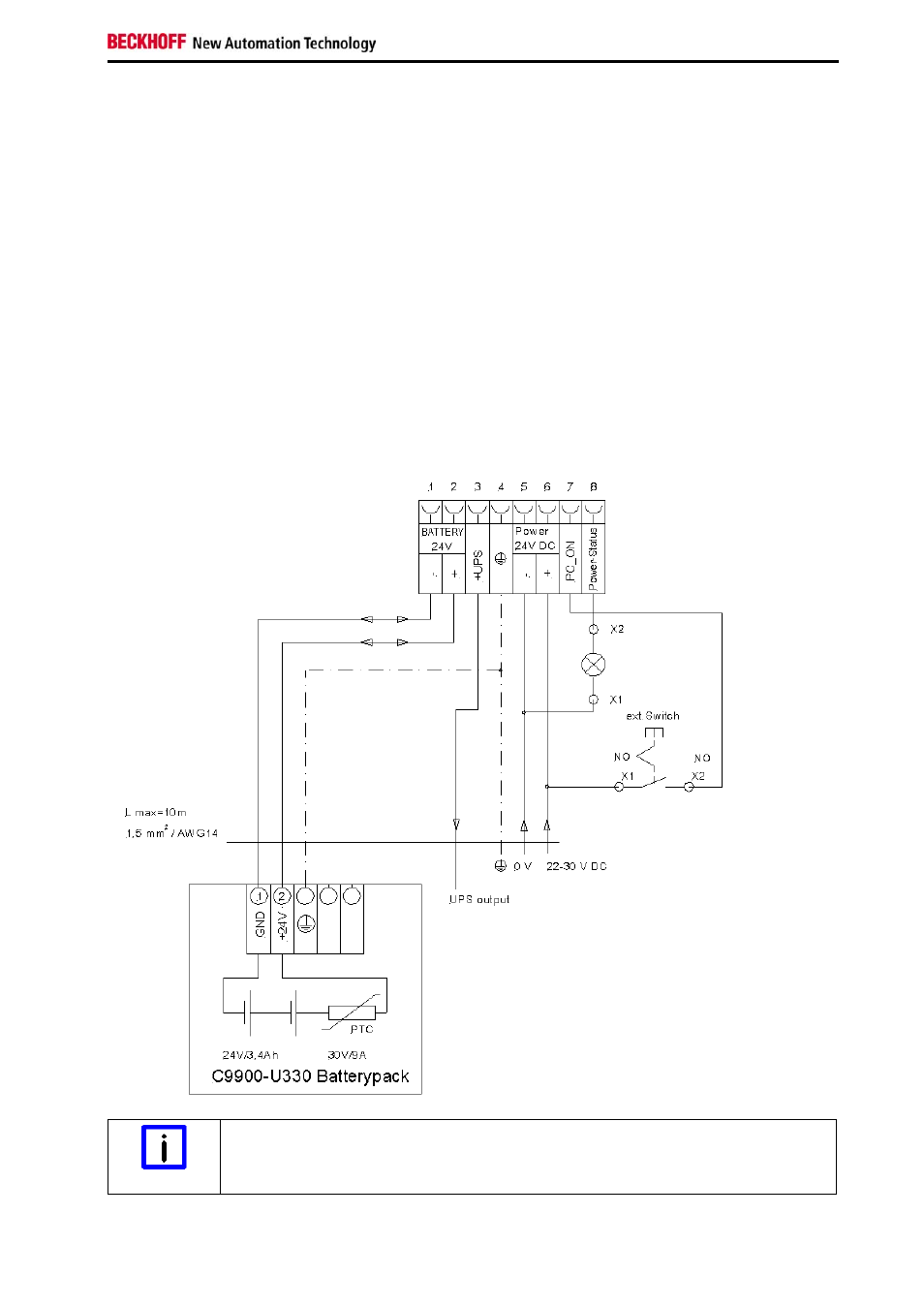

3.5.7 Verdrahtungsplan
Die Verdrahtung von Stromversorgung und externer Beschaltung erfolgt entsprechend dem
Verdrahtungsplan (Beschaltung von PC_ON und Power-Status symbolisch):
Anschluss Akku-Pack sowie UPS Output
Hinweis
Anschluss des Akku-Packs sowie von UPS Output nur bei Auslieferung des Industrie-
PCs mit integrierter USV möglich (Bestelloption).
