Produktbeschreibung
2.5.4 Erweiterung für PCIe-Steckkarten
Der Einbau-Panel-PC kann bei entsprechender Bestell-Option um zwei Modulslots erweitert werden:
Optionen
Erweiterung
C9900-B517
2 PCIe-Modulslots integriert im CP22xx zum Einschub von Beckhoff-PCIe-Modulen
2.5.5 Zugang zu den Modulslots
Die PCIe-Modulslots befinden sich hinter den beiden Abdeckblechen im Bereich der Anschlüsse des
Panel-PCs.

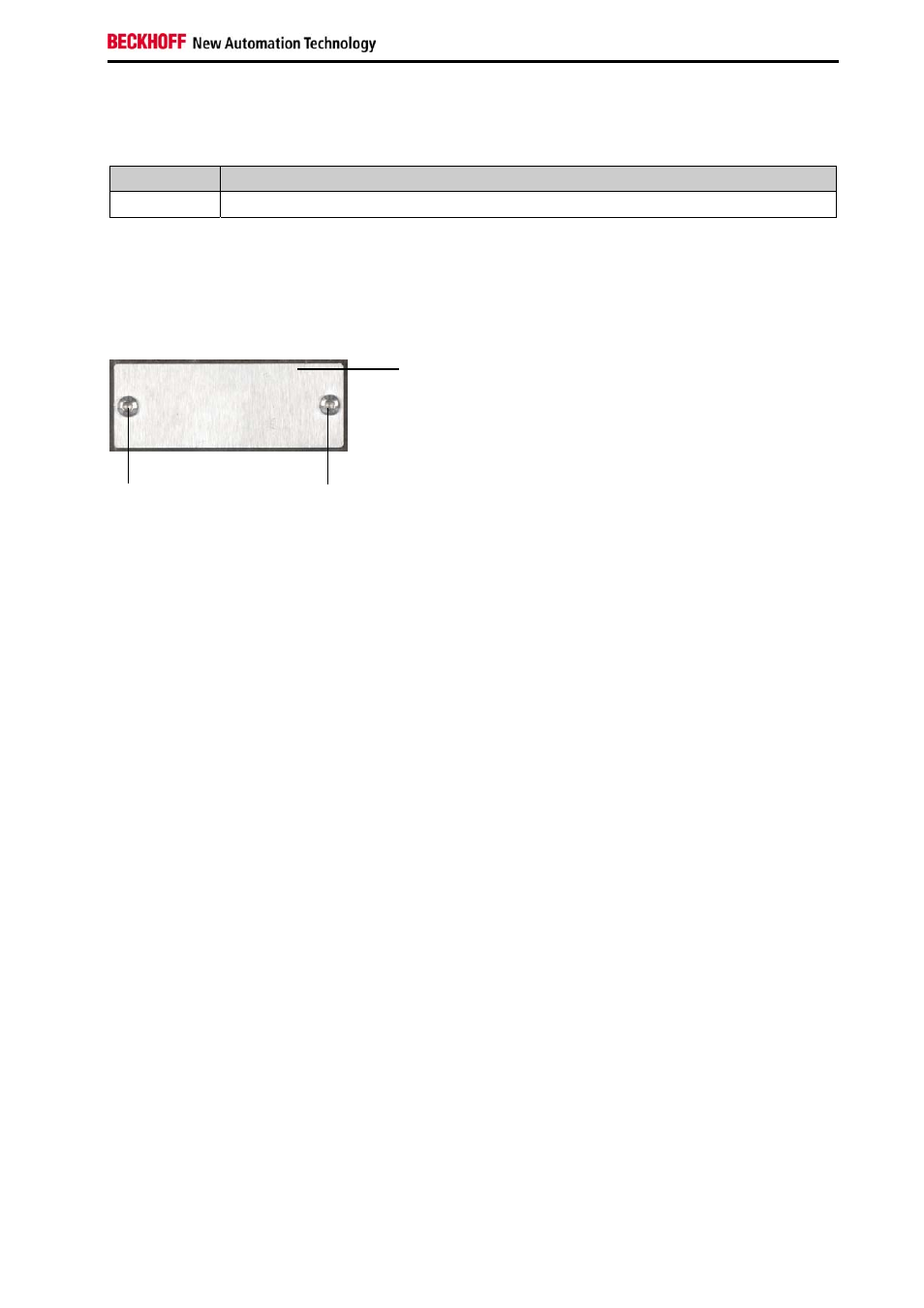

Abdeckblech (1)
Befestigungsschrauben (2)
Für die Montage einer Steckkarte lösen Sie zunächst die Befestigungsschrauben (2). Das Abdeck-
blech (1) läßt sich nun entfernen und ermöglicht das Einsetzen der Steckkarte.
