Produktbeschreibung
Erweiterung für Module oder Steckkarten
Bestell-Option
Der Einbau-Panel-PC CP62xx kann bei entsprechender Bestell-Option um
Modul- oder Steckkarten-Slots erweitert werden:
Optionen
CP62xx-xxxx-0030/ -0035/ -0040
C9900-B500 2 PCIe-Modulslots, integriert im CP62xx, zum Einschub von
Beckhoff-PCIe-Modulen oder zum Herausführen von
Schnittstellen des Motherboards ab Werk. Die Tiefe der
Rückwandhaube erhöht sich um 30 mm.
C9900-B504 2 PCIe-Steckkartenslots auf Passive-Backplane, integriert
im CP62xx, zum Einsatz von PCIe-x1-Steckkarten bis
190 mm Länge. Die Tiefe der Rückwandhaube erhöht sich
um 66 mm.
C9900-B508 2 PCI-Steckkartenslots auf Passive-Backplane, integriert im
CP62xx, zum Einsatz von PCI-Steckkarten bis 190 mm
Länge. Die Tiefe der Rückwandhaube erhöht sich um
66 mm.
C9900-B512 1 PCI- und 1 PCIe-Steckkartenslot auf Passive-Backplane,
integriert im CP62xx, zum Einsatz von einer PCI- und einer
PCIe-x1-Steckkarte bis 190 mm Länge. Die Tiefe der
Rückwandhaube erhöht sich um 66 mm.
Zugang zu den PCIe-Modulslots
Versorgungsspannung trennen
Achtung
Beim Ein- und Ausbau von Komponenten muss die Versorgungs-
spannung abgeschaltet sein.

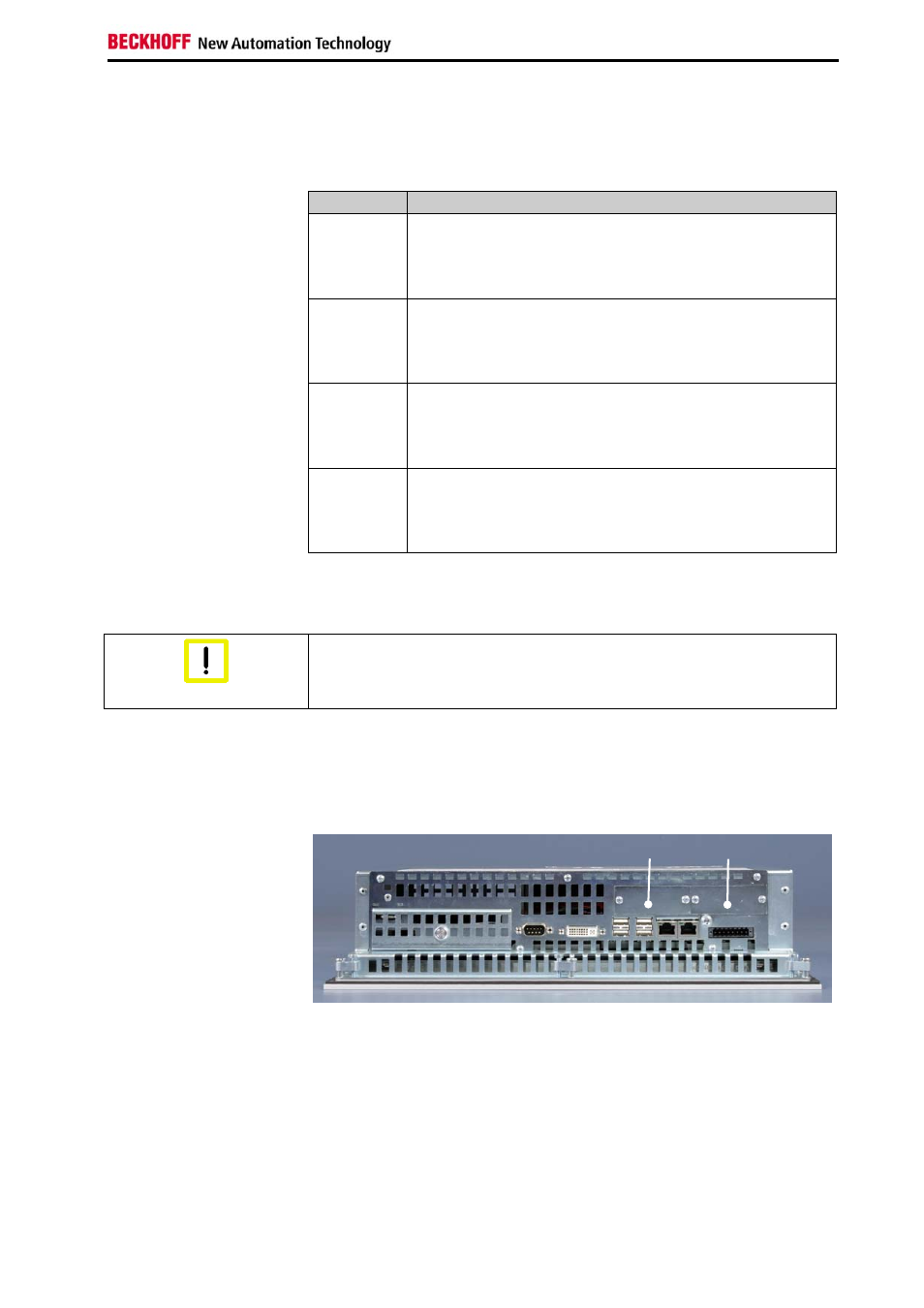

Zugang zu den Modulslots Die PCIe-Modulslots befinden sich im Bereich der Anschlüsse des
Industrie-PCs hinter zwei Abdeckungen (1) und (2).
Für die Montage der Module lösen Sie zunächst die Kreuzschlitz-
Schrauben. Die Abdeckungen lassen sich nun entfernen und ermöglichen
das Einsetzen der Module.
2
1
