Produktbeschreibung
Produktbeschreibung
Bestimmungsgemäße Verwendung
Der Einbau-Panel-PC CP62xx ist für den industriellen Einsatz in der
Maschinen- und Anlagentechnik konzipiert. In einem Stahlblech-Gehäuse
mit Aluminium-Front sind ein TFT-Display, Touch Screen/ Pad (optional)
und eine PC-Tastatur (optional) aufgebaut. Der Einbau erfolgt in die Front
von Schaltschränken.
Der Einbau-Panel-PC CP62xx kann bei entsprechender Bestell-Option um
Modul- oder Steckkarten-Slots erweitert werden.
Einsatz nicht im Ex-Bereich!
GEFAHR
Der Einbau-Panel-PC darf nicht im Ex-Bereich eingesetzt werden.

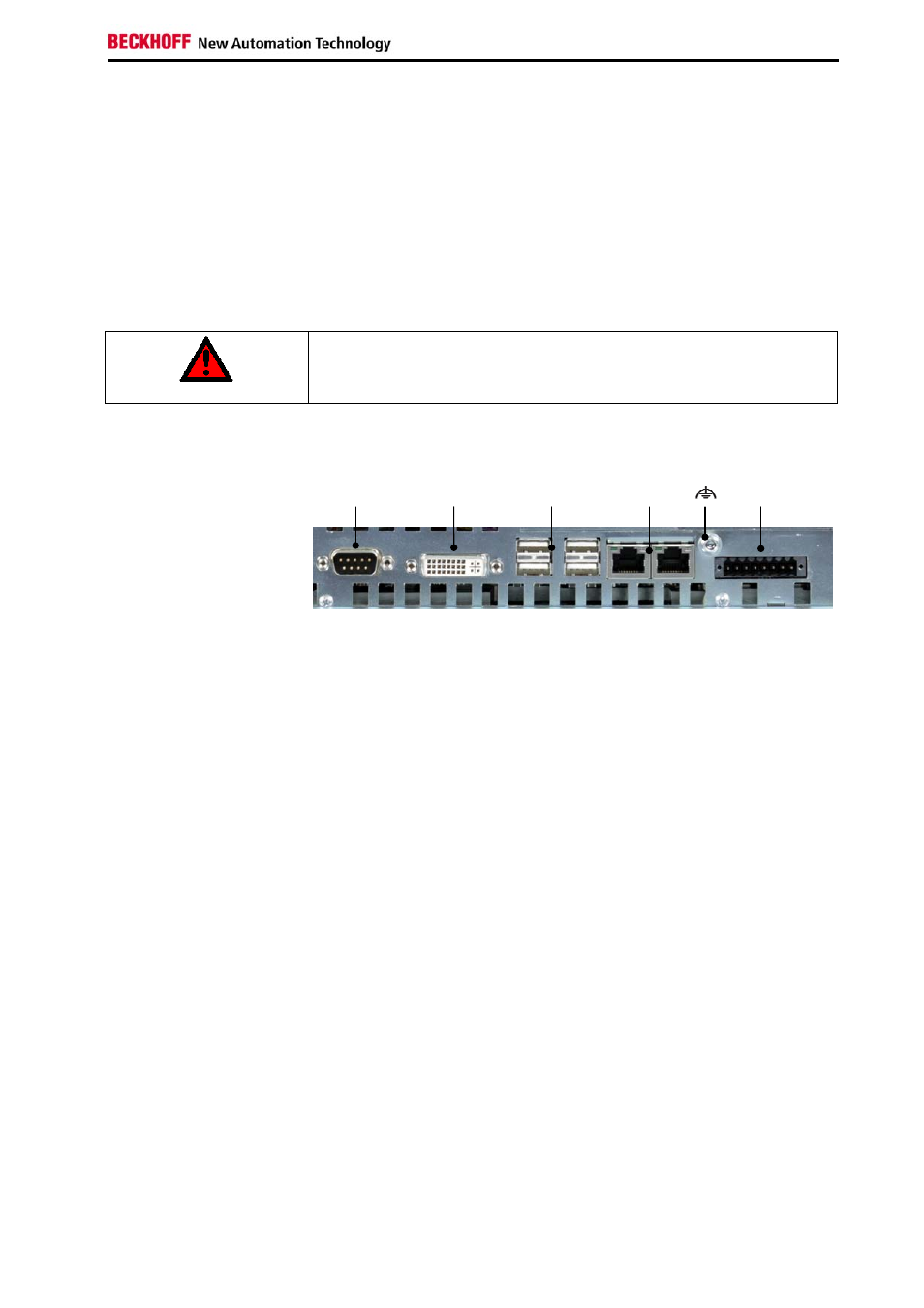

Schnittstellen
Schnittstellen CP62xx-xxxx
-0030/ -0035/ -0040
X102 X103 X110 X104 – X107 X108, X109
Serielle Schnittstelle
X102
Serielle Schnittstelle COM1 Der Industrie-PC verfügt über eine serielle Schnittstelle COM1 vom Typ
RS232, die auf eine 9-polige SUB-D Stiftleiste geführt ist.
Serielle Schnittstellen (intern)
COM2
Zusätzliche Schnittstelle
(optional)
Bei Auslieferung des Industrie-PCs kann eine zusätzliche Schnittstelle vom
Typ RS232 (C9900-E159), RS485 (C9900-E188) oder RS422 (C9900-
E189) geordert werden.
COM3
USV (optional)
Die serielle Schnittstelle COM3 ist auf die USV (optional) geführt.
DVI (Digital Visual Interface)
X103
DVI out Der DVI Anschluss dient der Übertragung des Videosignals.
Unterstützt wird die DVI-I Norm.
USB-Schnittstellen
X104 – X107
USB out Die vier USB-Schnittstellen dienen dem Anschluss von Peripheriegeräten
mit USB-Anschluss. Unterstützt wird die USB2.0-Norm.
Netzwerk-Anschluss
X108, X109
LAN Die beiden RJ-45-Buchsen ermöglichen den Anschluss des PCs an ein
10/100/1000BASE-T Netzwerk.
Stromversorgung
X110
Power Über die Buchse wird die Stromversorgung des Industrie PCs hergestellt.
CP62xx-xxxx-0030/-0035/-0040 7
