Anhang
Anhang

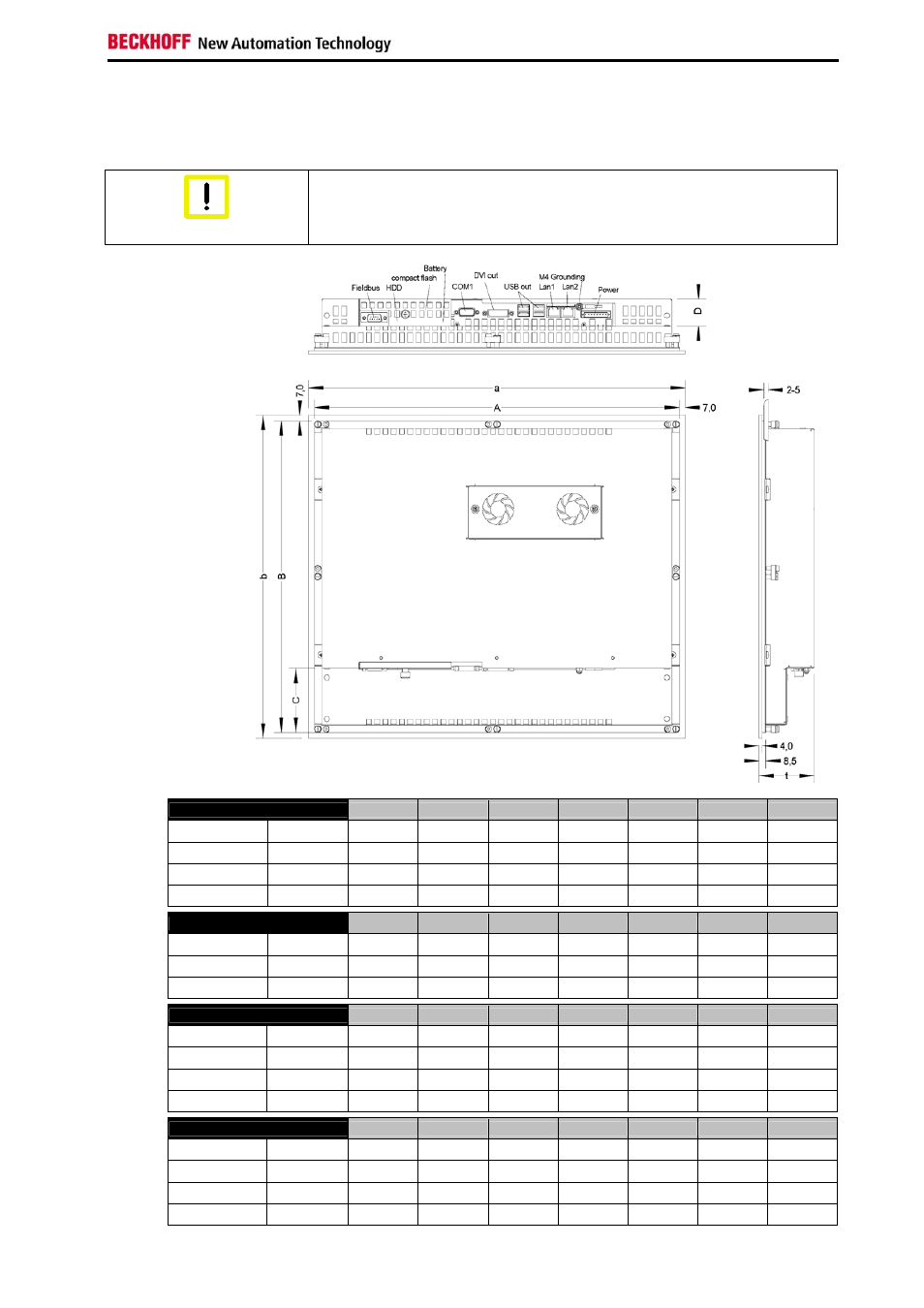

Einbaumaße
Einbaulage beachten
Achtung
Die Montage des Gerätes muss mit der hier dargestellten Ausrichtung
erfolgen. Alle Maßangaben in mm, Abbildung ähnlich.
Einbau-Panel-PC
CP62xx
mit 12“, 15“, 19“
und 24“ Display
Ansicht von unten
Seiten-
ansicht
Rückansicht
Abmessungen CP620x a b t A B C D
CP6201 12"-Display 330 275 58 316 261 24,6 32,5
CP6202 15"-Display 380 315 59 366 301 41,2 33
CP6203 19"-Display 455 390 67 441 376 77,2 33
CP6204 24"-Display 594,4 423 75 580,4 409 - 33
Abmessungen CP621x a b t A B C D
CP6211 12"-Display 372,2 342,2 58 358,2 328,2 67 32,5
CP6212 15"-Display 430,4 403 59 416,4 389 86,5 33
CP6213 19"-Display 508,4 463 67 494,4 449 116,2 33
Abmessungen CP622x a b t A B C D
CP6221 12"-Display 414 336 58 400 322 51,5 32,5
CP6221-0002 12"-Display 444,2 336 58 430,2 322 51,5 32,5
CP6222 15"-Display 519,4 378.2 59 505,4 364,2 70.9 33
CP6223 19“-Display 567,4 434 67 553,4 420 93,5 33
Abmessungen CP623x a b t A B C D
CP6231 12"-Display 410,4 378,2 58 396,4 364,2 115,7 32,5
CP6231-0002 12"-Display 430,4 378,2 58 416,4 364,2 115,7 32,5
CP6232 15"-Display 489,4 418,2 59 475,4 404,2 128,3 33
CP6233 19"-Display 508,4 543 67 494,4 529 195,8 33
CP62xx-xxxx-0030/-0035/-0040 27
