Installationsanleitung
Anlage wird durch diese Lösung in der Regel nur noch dann ausgeschaltet,
wenn der Schaltschrank geöffnet werden muss.
Damit der Industrie-PC auch bei Stromausfall über eine Bildschirmausgabe
verfügt, ist das Netzteil mit einem USV-Ausgang ausgestattet, an das ein
Control Panel angeschlossen werden kann. Dadurch ist es möglich, einen
eventuellen Stromausfall zu visualisieren und dem Anwender anzuzeigen.
Nachdem der PC heruntergefahren ist, wird der USV-Ausgang
abgeschaltet und vermeidet so eine Tiefentladung des Akkus.
Für eine detaillierte Funktionsbeschreibung siehe auch Kapitel
Anschließen der Stromversorgung

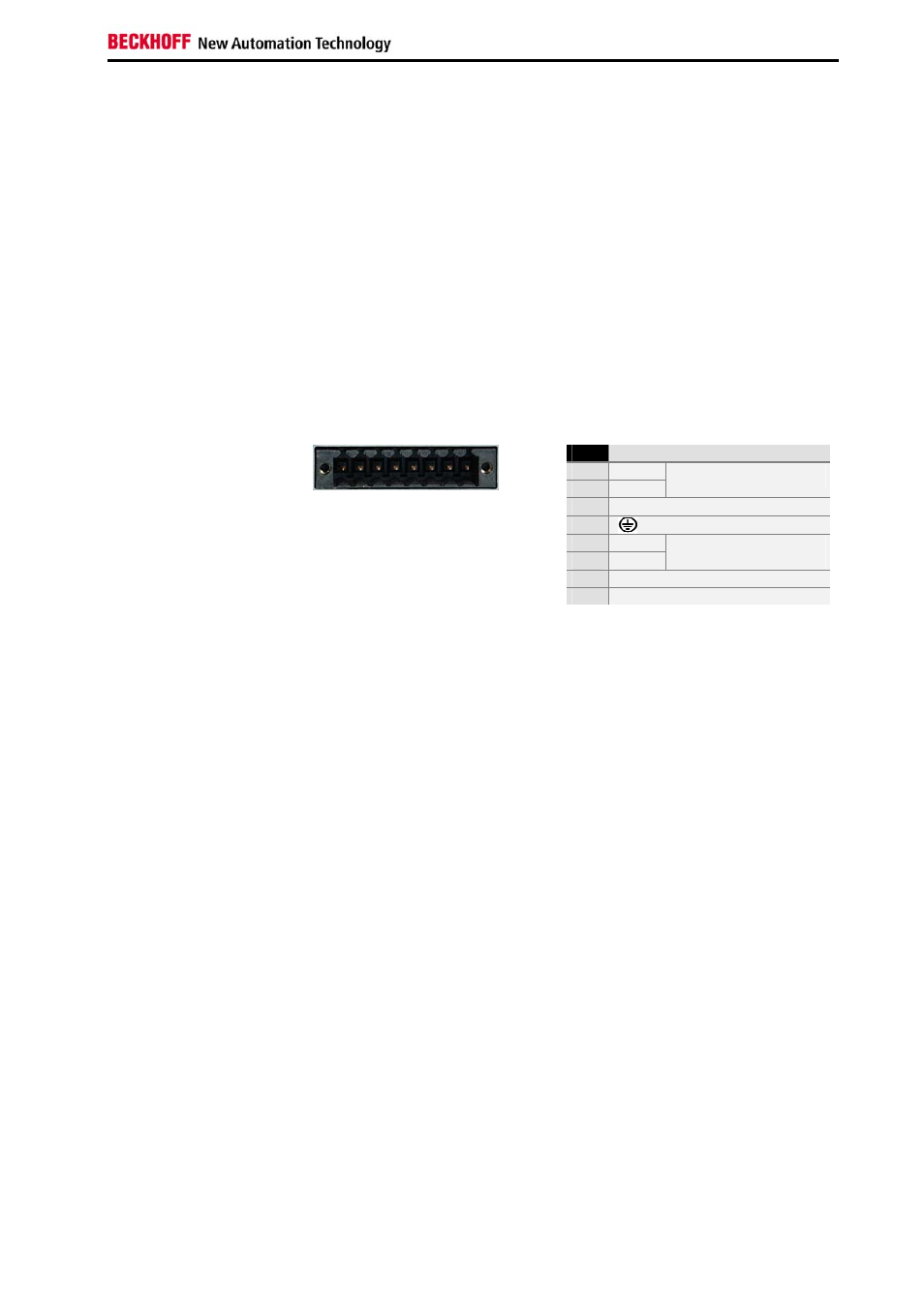

Pinbelegung Anschlussstecker
Über die 8-polige Stiftleiste erfolgt die Stromversorgung des Industrie-PCs
sowie die externe Beschaltung zum Ein- und Ausschalten.
Pinbelegung zum
Anschluss von Schalter,
Stromversorgung und
Akku-Pack (optional)
Pin
Funktion
1
-
2
+
Akku-Pack (bei USV)
3
UPS+ (USV-Ausgang)
4
5
-
6
+
24 V DC
Versorgungsspannung
7
PC_ON
8
Power-Status
1 2 3 4 5 6 7 8
CP62xx-xxxx-0030/-0035/-0040 15
