Installationsanleitung
Montage des Panel-PCs
Der Panel-PC CP72xx ist konzipiert für die Montage am Tragarm.
Control Panel bilden die Front des IP65-Panel-PCs.
Beachten Sie die für den Betrieb vorgeschriebenen
Umgebungsbedingungen (siehe Kapitel
Technische Daten ).
Luftzirkulation
Hinweis
Beachten Sie beim Einbau in ein geschlossenes Umgehäuse, dass
ausreichend Volumen zur Luftumwälzung und zum Öffnen des PCs
vorhanden ist.
Bitte beachten Sie bei der Installation des PCs auch folgende Punkte:
• Plazieren Sie den PC so, dass Reflexionen auf dem Bildschirm
weitestgehend vermieden werden.
• Orientieren Sie sich bei der richtigen Einbauhöhe an der Lage des
Bildschirms; dieser sollte für den Anwender stets optimal einsehbar
sein.
• Setzen Sie den PC keiner direkten Sonnenbestrahlung aus.
Extreme Umgebungsbedingungen vermeiden
Achtung
Vermeiden Sie, so weit wie möglich, extreme Umgebungsbedingungen.
Schützen Sie den PC vor Staub, Feuchtigkeit und Hitze.
Der Freiraum um das Gehäuse muss mindestens
20 cm betragen, damit der PC ausreichend belüftet wird.
Die Kühlrippen des PCs dürfen nicht verdeckt werden.
Montage am Tragarm
Drehbarer Tragarmadapter Der Industrie-PC ist für die Tragarmmontage an Tragarmrohren von 48 mm
Durchmesser ausgelegt. Das Gehäuse verfügt über einen integrierten,
drehbaren Tragarmadapter.

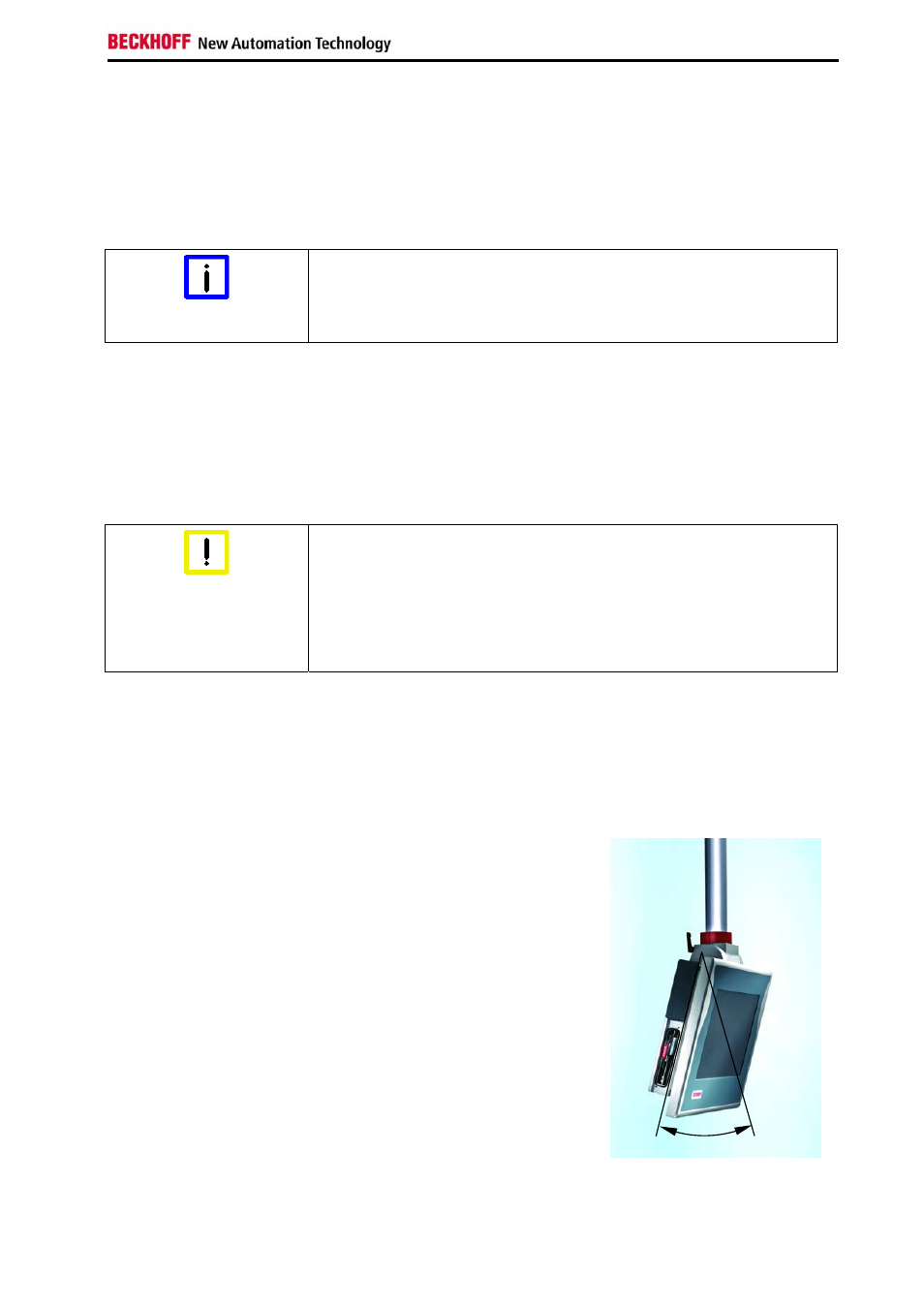

Dreh- und neigbarer
Tragarmadapter (optional) Der Schwenkbereich des neigbaren
Tragarmadapters (optional) beträgt
ca. 45°.
~45°
