Installationsanleitung
USB-Schnittstelle (optional)
Bestelloption C9900-E187
Optional steht im Anschlussraum mit Bestelloption C9900-E187 eine
USB-2.0-Schnittstelle mit 4-poligem Rundsteckverbinder (M12-Buchse
IP65) zur Verfügung:
Bestellnummer
Bezeichnung
C9900-E187
IP65-Steckverbinder M12-Buchse im Anschlussraum des
CP72xx für einen USB-2.0-Port

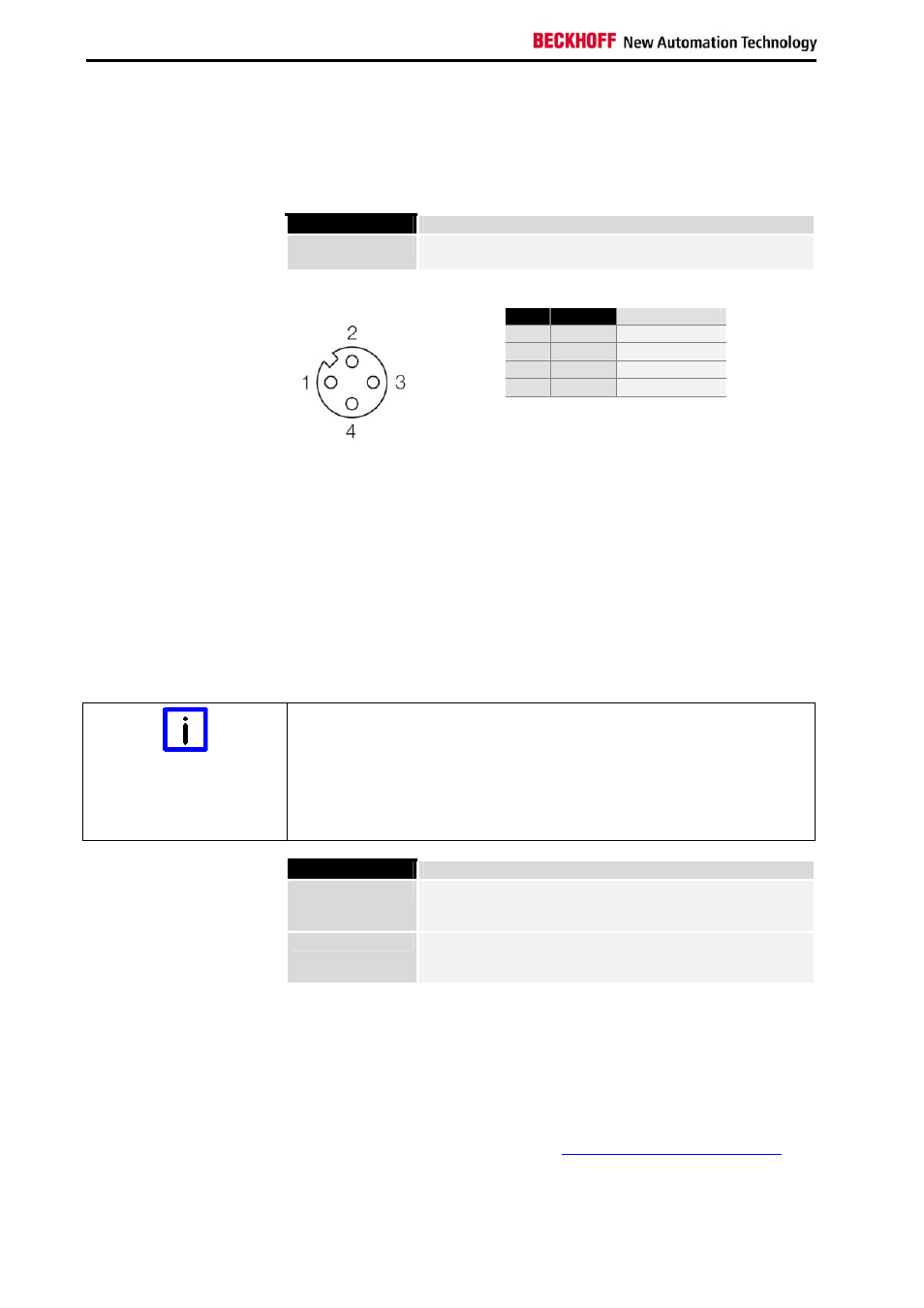

Pinbelegung zum
Anschluss der USB-
Schnittstelle (optional)
Steckerbelegung Steckseite
Buchse 4POL Escha 8029477
Pin
Signal
Farbe
1
VCC
Rot
2
D -
Weiß
3
GND
Schwarz
4
D +
Grün
Vorkonfektionierte USB-Kabel
Vorkonfektionierte
USB-Kabel
Zur einfachen Inbetriebnahme der USB-Schnittstelle im Anschlussraum
sind vorkonfektionierte USB-Kabel unterschiedlicher Länge mit IP65-
Steckverbinder verfügbar (siehe Tabelle).
Verwendung der Kabel
Hinweis
Diese USB-Kabel sind nicht geeignet zum Anschluss der Optionen:
• C9900-E190 (USB-A Buchse im Anschlussraum für einen
USB-2.0 Port)
• C9900-E169 (2-Port-USB-Schnittstelle in der Control-Panel-
Rückwand)
Bestellnummer
Bezeichnung
C9900-K291
USB-Kabel für CP72xx, Länge 3 m, vorkonfektioniert, M12-
Stecker IP65, schraubbar, 4-polig, zweites Ende USB-B
Stecker
C9900-K292
USB-Kabel für CP72xx, Länge 5 m, vorkonfektioniert, M12-
Stecker IP65, schraubbar, 4-polig, zweites Ende USB-B
Stecker
Anfertigen des USB-Kabels mit IP65-Steckverbinder
Benötigter Steckverbinder
Zum Anschluss der USB-Schnittstelle wird auf der Kabelseite folgender
Steckverbinder benötigt:
• Stecker 4-Pol Rund Schirm Binder 99142981404
.
