Produktbeschreibung
Produktbeschreibung
Bestimmungsgemäße Verwendung
Der Panel-PC CP72xx mit 3 ½ -Zoll-Motherboard ist konzipiert für die
Montage hinter einem Beckhoff Control Panel. Die Kühlung erfolgt über
Kühlrippen zwischen Control Panel und Panel-PC. Ein Lüfter innerhalb des
geschlossenen Gehäuses sorgt für eine gleichmäßige Verteilung der
Wärme. Der Industrie-PC ist für die Tragarmmontage ausgelegt.
Einsatz nicht im Ex-Bereich!
GEFAHR
Der Panel-PC darf nicht im Ex-Bereich eingesetzt werden.
Aufbau

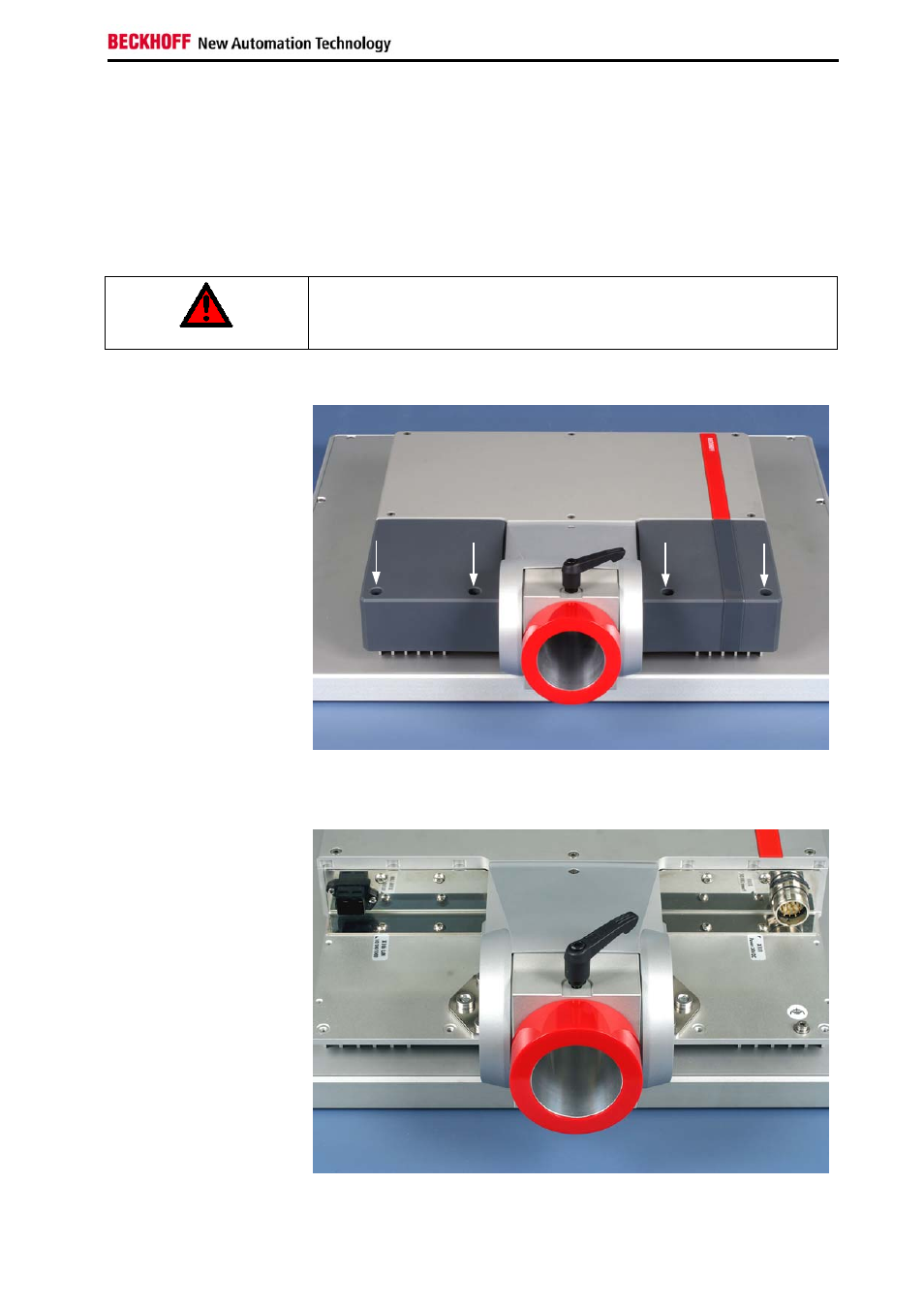

Rückansicht des CP72xx
Zugang zu den
Anschlüssen
Um Zugang zu den Anschlüssen zu erhalten, lösen Sie zunächst die
entsprechenden M4-Kreuzschlitzschrauben (1) (siehe Foto oben). Die
Kunststoff-Kappen (2) lassen sich dann leicht abnehmen.
Ansicht auf die Anschlüsse
Die Abbildung zeigt die Ansicht auf die Anschlüsse bei entfernten
Kunststoffkappen.
2
1
1
2
1
1
CP72xx
7
