Installationsanleitung
RS 232-Schnittstelle (optional)
Bestelloption C9900-E186
Optional steht im Anschlussraum mit Bestelloption C9900-E186 eine
RS 232-Schnittstelle mit 12-poligem Rundsteckverbinder (M12-Buchse
IP65) zur Verfügung:
Bestellnummer
Bezeichnung
C9900-E186
IP65-Steckverbinder M12-Buchse für eine serielle
Schnittstelle RS232 im Anschlussraum des CP72xx

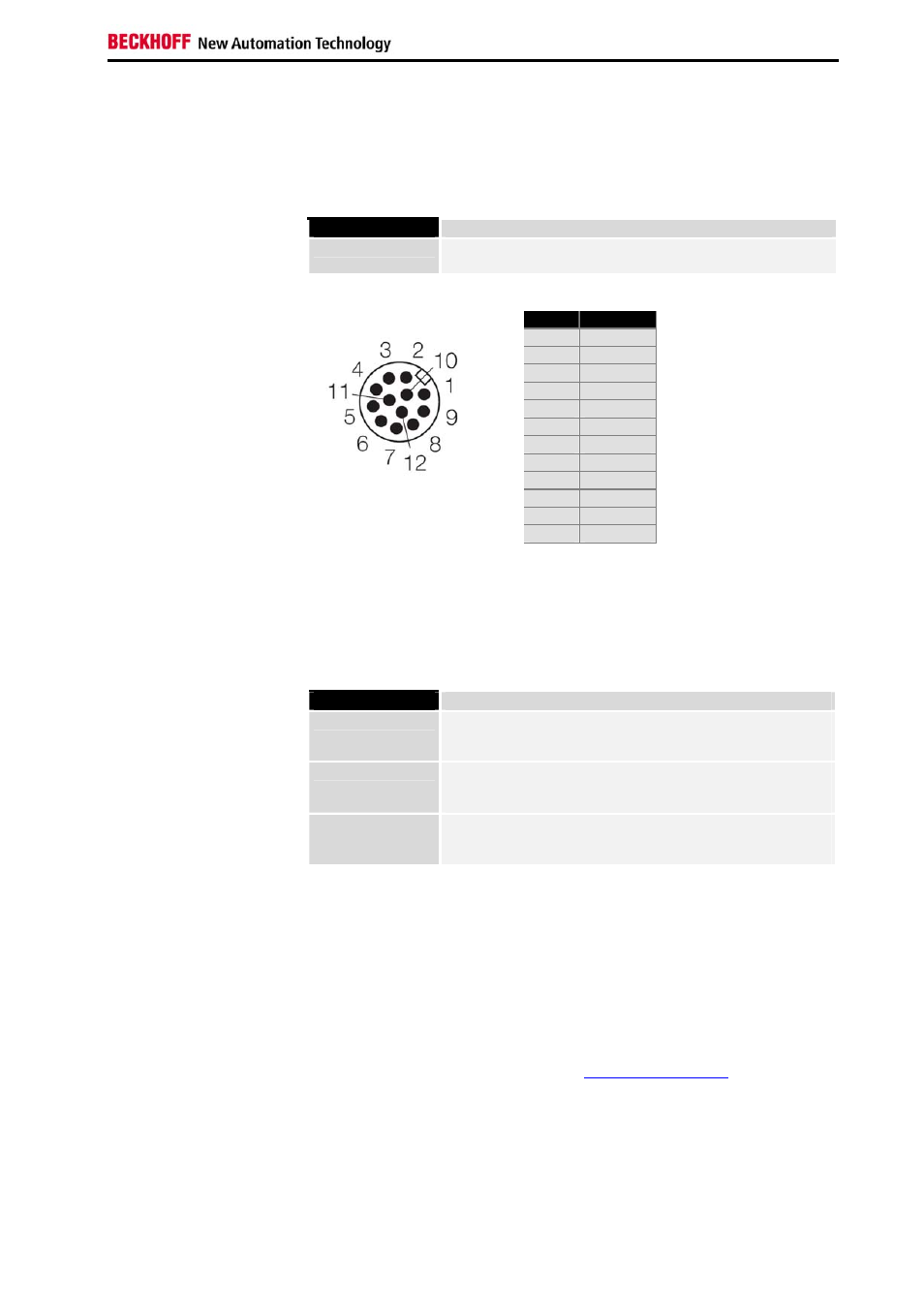

Pinbelegung zum
Anschluss der RS 232-
Schnittstelle (optional)
Steckerbelegung Steckseite
SG 12POL M12
Escha 8029505
Pin
Signal
1
DCD
2
RXD
3
TXD
4
DTR
5
SGND
6
DSR
7
RTS
8
CTS
9
RI
10
NC
11
NC
12
NC
Vorkonfektionierte Serielle Schnittstellenkabel
Vorkonfektionierte
RS232-Kabel
Zur einfachen Inbetriebnahme der seriellen Schnittstelle im Anschlussraum
sind vorkonfektionierte RS232-Kabel unterschiedlicher Länge mit IP65-
Steckverbinder verfügbar:
Bestellnummer
Bezeichnung
C9900-K295
Serielles Schnittstellenkabel RS232 für CP72xx, Länge 3
m, vorkonfektioniert, M12-Stecker IP65, schraubbar, 12-
polig, zweites Ende D-Sub9 Stecker
C9900-K296
Serielles Schnittstellenkabel RS232 für CP72xx, Länge 5
m, vorkonfektioniert, M12-Stecker IP65, schraubbar, 12-
polig, zweites Ende D-Sub9 Stecker
C9900-K297
Serielles Schnittstellenkabel RS232 für CP72xx, Länge 10
m, vorkonfektioniert, M12-Stecker IP65, schraubbar, 12-
polig, zweites Ende D-Sub9 Stecker
Anfertigen des RS232-Schnittstellenkabels mit IP65-
Steckverbinder
Benötigter Steckverbinder
Zum Anschluss der RS232-Schnittstelle wird auf der Kabelseite folgender
Steckverbinder benötigt:
• Kabel mit Rundsteckverbinder M12 12pol. Kupplung 12x0,14mm² 5m
Escha 8028494
.
