Produktbeschreibung

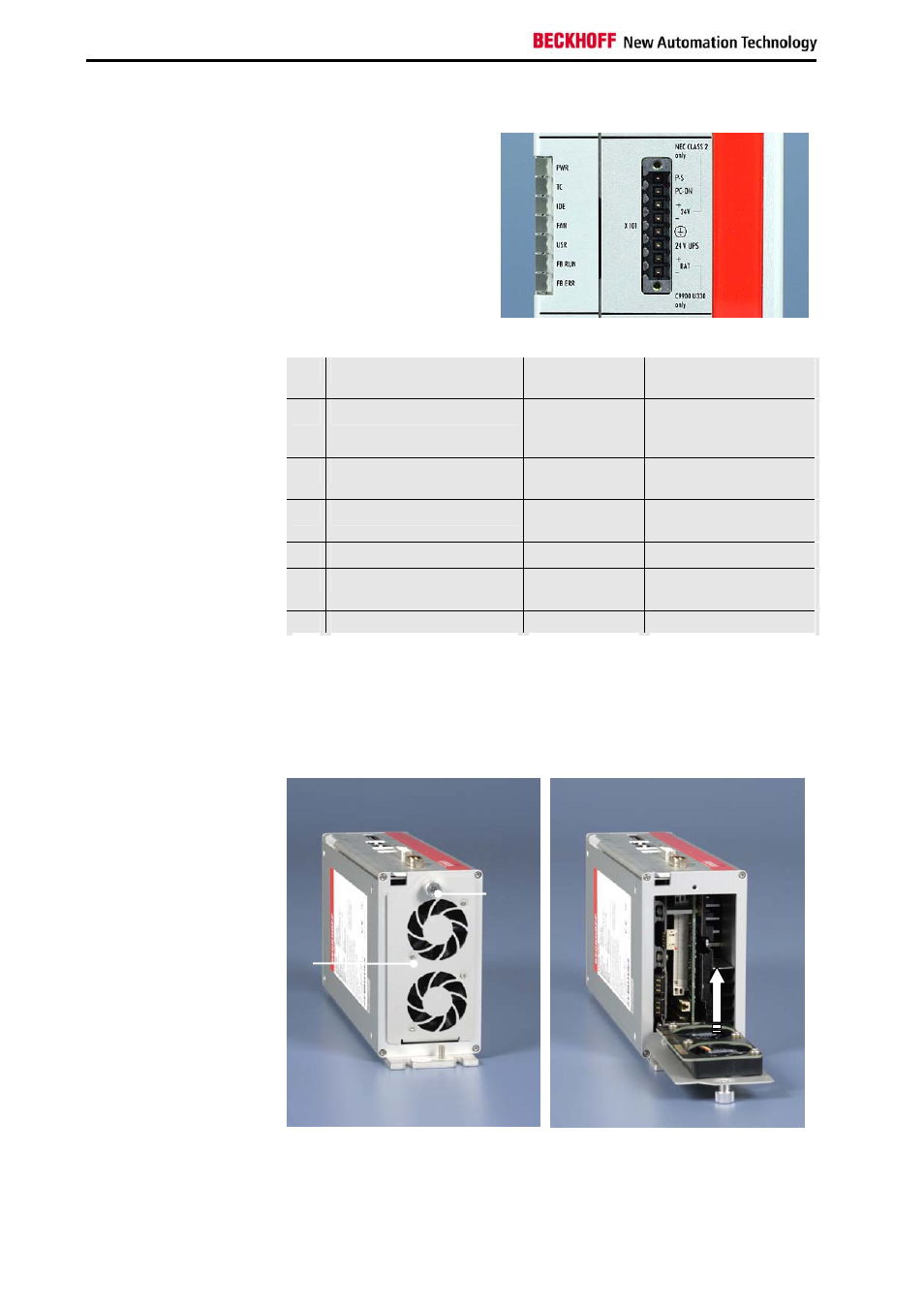

Status-LEDs
Bedeutung der Status-
LEDs
Neben dem
Stromversorgungsstecker
(X101) befinden sich die
Status-LEDs (2):
1 PWR (Power): grün
grün blinkend Betrieb
Standby
2 TC (TwinCAT): rot
grün
blau Stop Mode
Run Mode
Konfigurations-Modus
3 IDE/ HDD: rot Zugriff auf
Speichermedium
4 FAN (Lüfter): grün
rot Lüfter laufen
Lüfter ausgefallen
5 USR (Anwender): programmierbar
6 FB RUN (Feldbus aktiv): grün
rot aktiv
nicht aktiv
7 FB Error (Feldbus Fehler): rot Fehler
2 X101
Lüfterkassette C6920
Für eine optimale Kühlung verfügt der Industrie-PC C6920 über eine
Kassette mit zwei Lüftern. Die Lüfterkassette kann gewechselt werden.
Die Lüfter dürfen nur gegen den identischen Typ oder einen von Beckhoff
freigegebenen Ersatztyp ausgetauscht werden.
Ansicht von oben
Wechseln der
Lüfterkassette
Um die Lüfterkassette (1) zu wechseln, lösen Sie zunächst die
Rändelschraube (2). Die Kassette läßt sich dann nach unten klappen und
herausnehmen.
2
1
