Betriebssystems.
Ist der PC heruntergefahren, setzt das PC-Netzteil den Ausgang Power
Status (P-S) am Netzteil auf 0, was anzeigt, dass der Vorgang
abgeschlossen ist und die Hauptspannung abgeschaltet werden kann.
Dieses kann sowohl manuell über den Anschluss einer Signallampe
geschehen als auch über ein Schütz. Der Hauptschalter der Anlage wird
durch diese Lösung in der Regel nur noch dann ausgeschaltet, wenn der
Schaltschrank geöffnet werden muss. Der Akku wird nur noch bei
Stromausfall benutzt.
Damit der Industrie-PC auch bei Stromausfall über eine Bildschirmausgabe
verfügt, ist das Netzteil mit einem USV-Ausgang 27 V / 1,4 A ausgestattet,
an das ein Control Panel bis 19-Zoll Displaygröße angeschlossen werden
kann. Dadurch ist es möglich, dem Anwender einen eventuellen
Stromausfall anzuzeigen. Nachdem der PC heruntergefahren ist, wird der
USV-Ausgang abgeschaltet.
Für eine detaillierte Funktionsbeschreibung siehe auch Kapitel
Anschließen der Stromversorgung

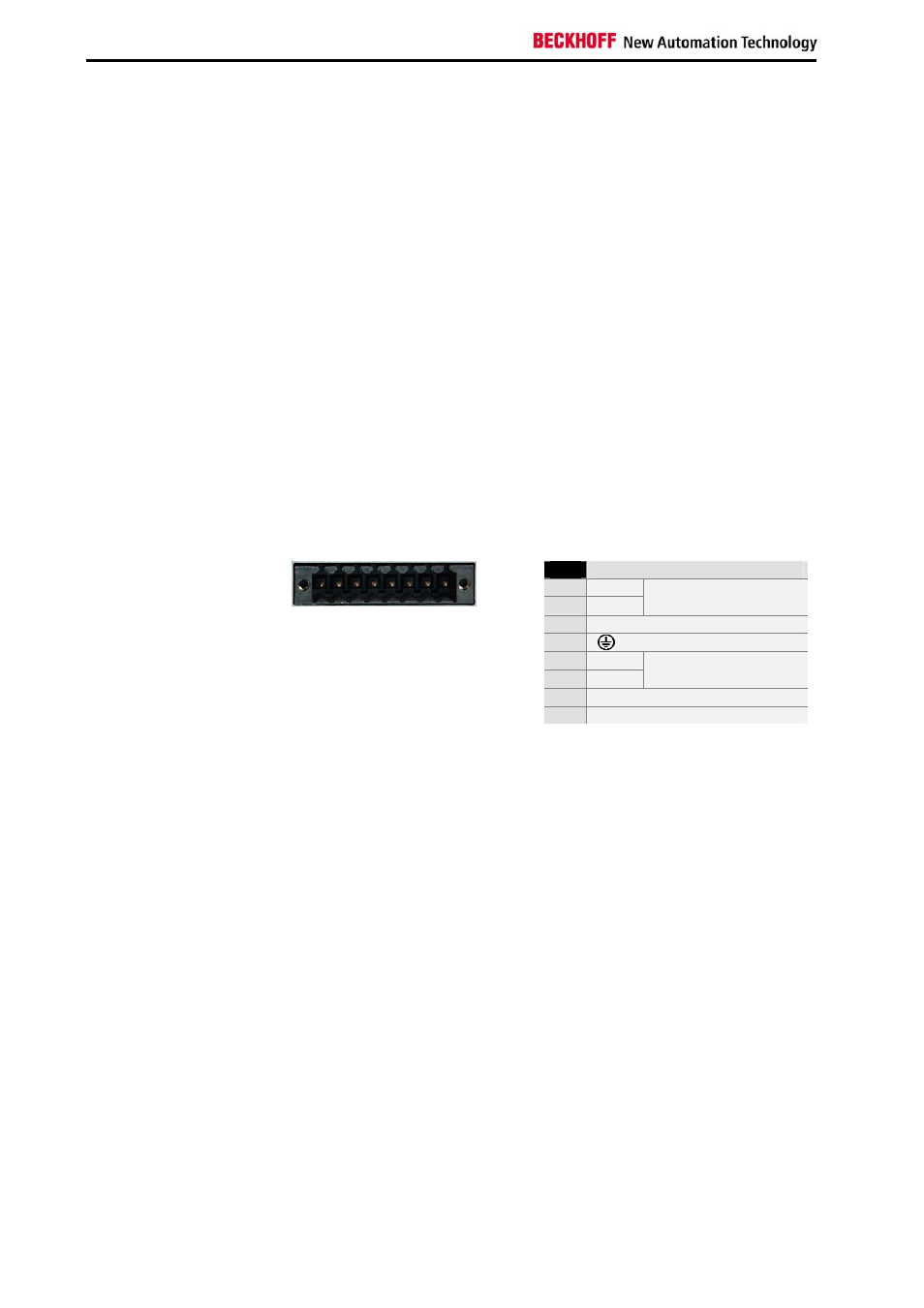

Pinbelegung Anschlussstecker
Über die 8-polige Stiftleiste erfolgt die Stromversorgung des Industrie-PCs
sowie die externe Beschaltung zum Ein- und Ausschalten.
Pinbelegung zum
Anschluss von Schalter,
Stromversorgung und
Akku-Pack (optional)
Pin
Funktion
1
-
2
+
Akku-Pack
(nur bei USV)
3
UPS+ (USV-Ausgang)
4
5
-
6
+
24 V DC
Versorgungsspannung
7
PC_ON
8
Power-Status
1 2 3 4 5 6 7 8
