Seite 11
Produktbeschreibung
Erweiterung für PCI- und PCIe-Steckkarten
Bestell-Option
Die Schaltschrank-PCs C6920-0020 und –0030 können bei entsprechender
Bestell-Option um zwei Steckkarten-Slots erweitert werden:
Optionen
C6920-0020 und –0030
C9900-B506 2 PCIe-Steckkarten-Slots auf Passive-Backplane integriert
im C6920, zum Einsatz von PCIe-x1-Steckkarten bis 190
mm Länge.
C9900-B510 2 PCI-Steckkarten-Slots auf Passive-Backplane integriert im
C6920, zum Einsatz von PCI-Steckkarten bis 190 mm
Länge.
C9900-B514 1 PCI- und 1 PCIe-Steckkarten-Slot auf Passive-Backplane
integriert im C6920, zum Einsatz von einer PCI- und einer
PCIe-x1-Steckkarte bis 190 mm Länge.

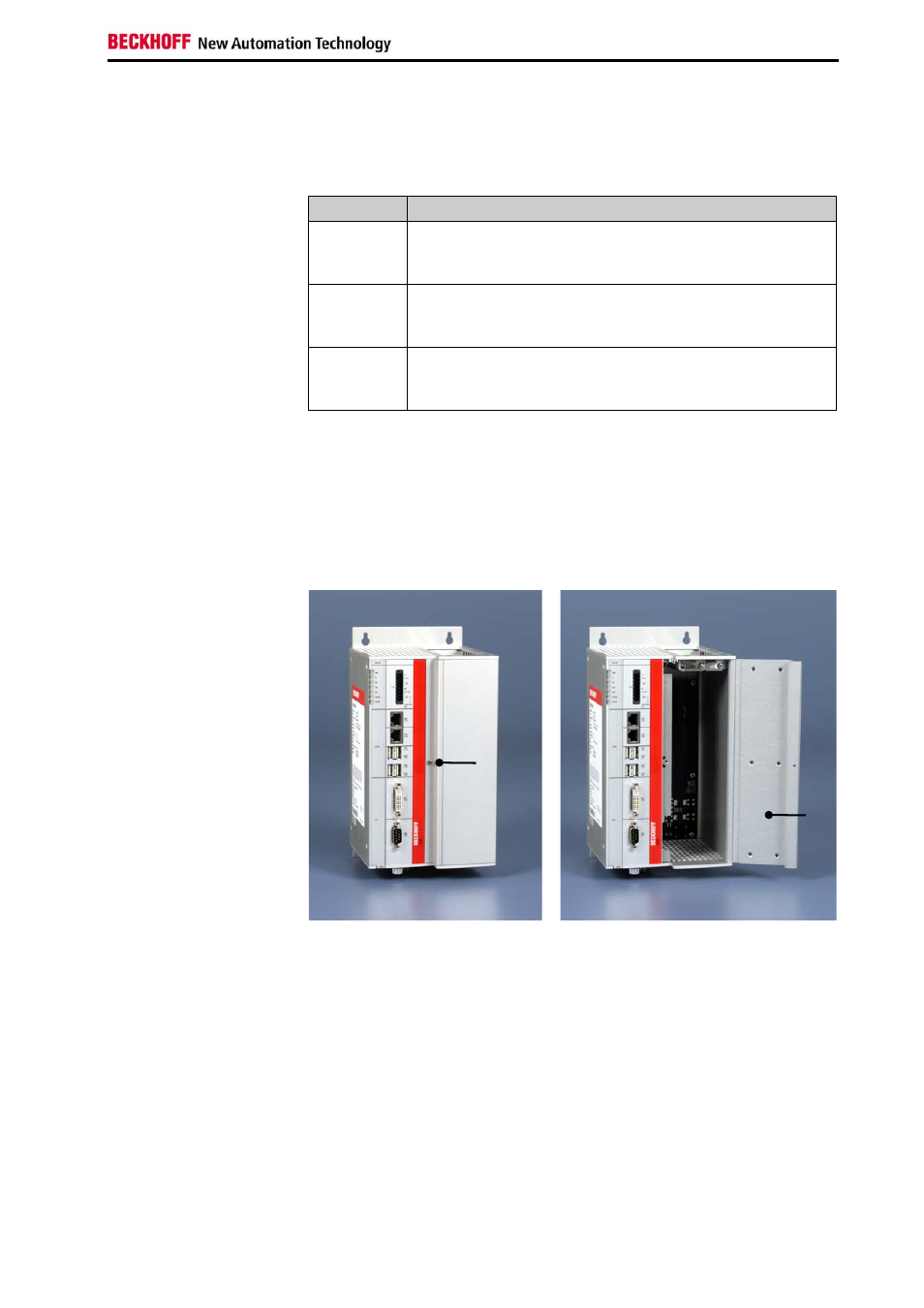

Zugang zu den Steckkarten-Slots
Zugang zu den Slots
Die Steckkarten-Slots befinden sich hinter der Klappe neben den
Anschlüssen des Industrie-PCs.
Für die Montage der Steckkarten lösen Sie zunächst die Kreuzschlitz-
Schraube (1). Die Klappe (2) läßt sich nun öffnen und ermöglicht das
Einsetzen der Steckkarten.
Öffnen der Klappe
1
2
