Installationsanleitung
Die Funktion von UPS Output
• Zwischen UPS output und Battery – Pol liegen auch nach
Stromausfall 24 V DC an, Belastbarkeit max. 1,4 A.
• Nachdem der PC über die USV-Software spannungsfrei geschaltet
ist, wird der Ausgang UPS Output auf 0 V gelegt. Ein
angeschlossenes Panel wird abgeschaltet und eine Tiefentladung
des Akkus ist somit nicht möglich.

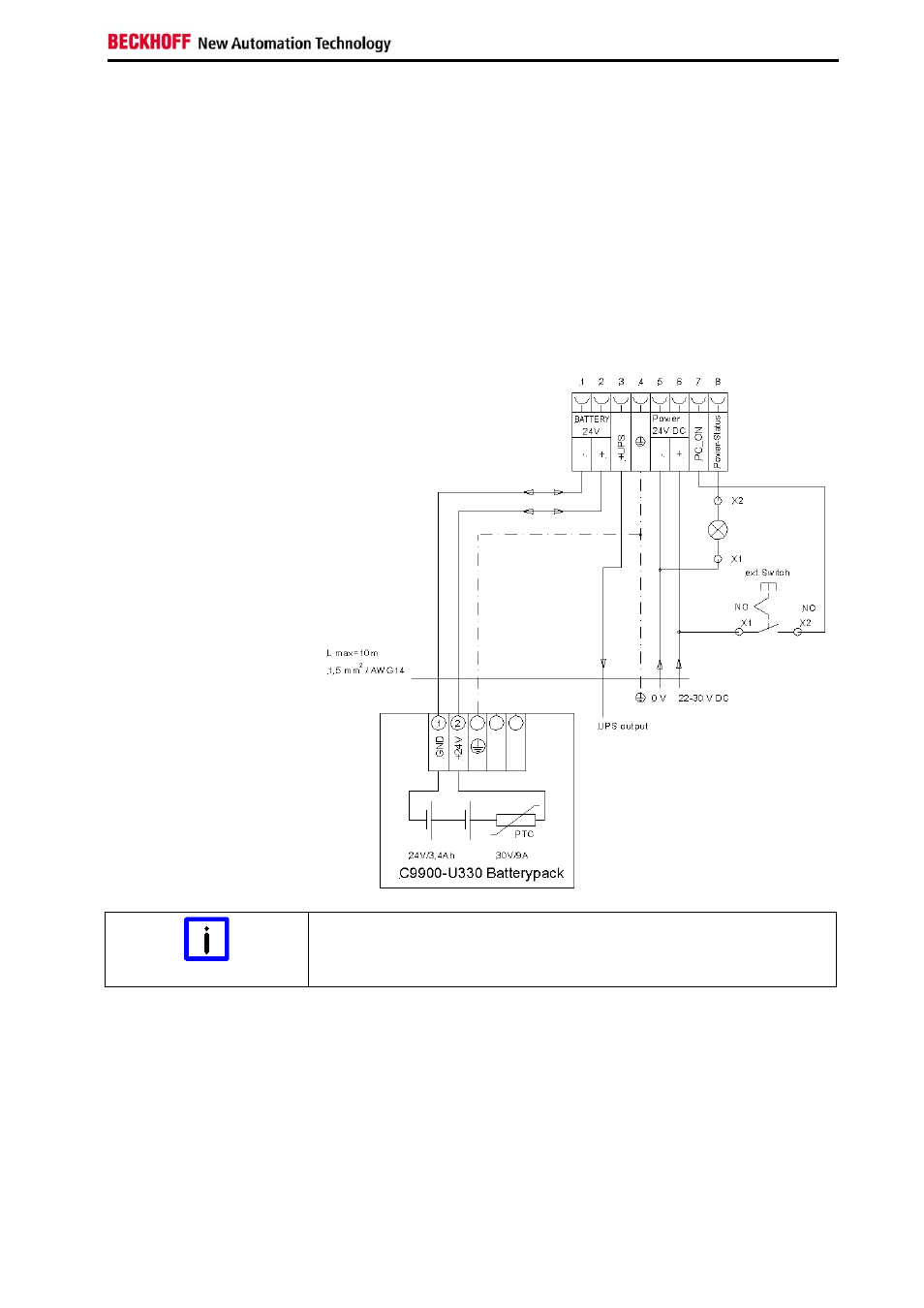

Verdrahtungsplan
Die Verdrahtung erfolgt entsprechend dem Verdrahtungsplan
(Beschaltung von PC_ON und Power-Status symbolisch):
Verdrahtungsplan
Stromversorgung und
Externe Beschaltung
Anschluss Akku-Pack sowie UPS Output
Hinweis
Anschluss des Akku-Packs sowie von UPS Output nur bei Auslieferung
des Industrie-PCs mit integrierter USV möglich (Bestelloption).
C6920/ 25 17
