Betriebsanleitung
0-0000
9
Betriebsanleitung
Konfiguration

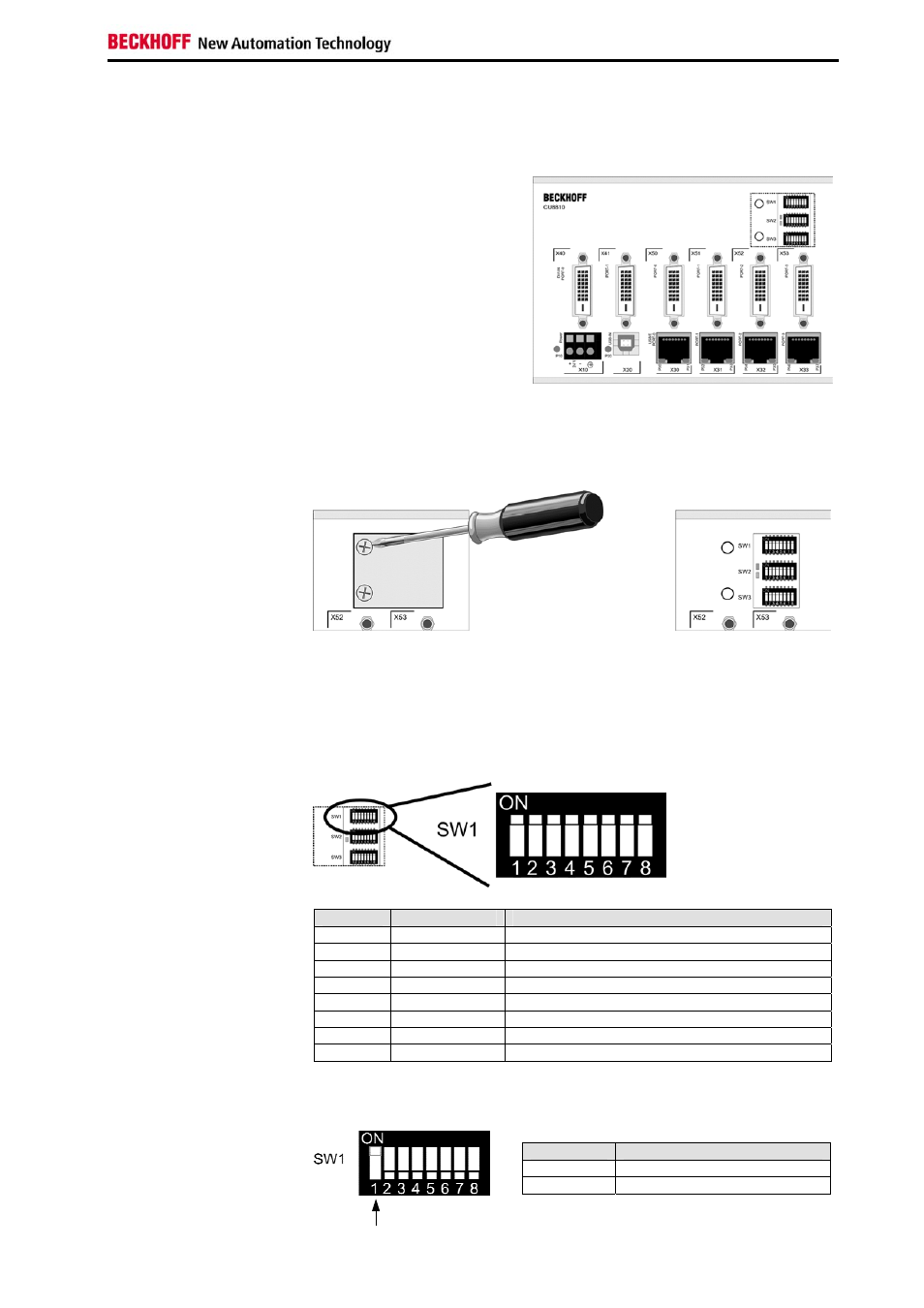

Ansicht von vorne
Ansicht des CU8810 von
vorne mit geöffneter
Abdeckung.
Öffnen der Abdeckung
Die Konfiguration des Gerätes erfolgt über drei DIP-Schalterblöcke. Die
Schalter befinden sich hinter einer Abdeckung oben rechts auf der
Frontseite des Gehäuses. Um die Abdeckung zu öffnen, müssen die
beiden Schrauben wie unten dargestellt entfernt werden:
Hinter der Abdeckung befinden sich drei DIP-Schalterblöcke und zwei
Status-LEDs. Im Folgenden sind die detaillierten Funktionen beschrieben:
DIP Schalter 1 (SW1)
DIP Schalter 1 (SW1)
Dieser DIP-Schalterblock dient zur Konfiguration der DVI-Eingangsquellen
und der DDC-Signale.
Schalter Name
Funktion
1
PWRDVI1
Aktiviert DVI-Eingang 0 (X40)
2
PWRDVI2
Aktiviert DVI-Eingang 1 (X41)
3
OUT-LEVEL
Setzt den Ausgangs-Level für den DVI-Ausgang
4 N.C.
Nicht
verwendet
5
A0_0
Adress-Schalter A0 für DVI-Eingang 0 (X40)
6
A1_0
Adress-Schalter A1 für DVI-Eingang 0 (X40)
7
A0_1
Adress-Schalter A0 für DVI-Eingang 1 (X41)
8
A1_1
Adress-Schalter A1 für DVI-Eingang 1 (X41)
Die beiden ersten Schalter dienen zum Aktivieren und Deaktivieren der
beiden DVI-Eingänge:
PWRDVI1
PWRDVI1
Funktion
on
DVI-Eingang 0 ist aktiviert
off
DVI-Eingang 0 ist nicht aktiviert
