Produktbeschreibung

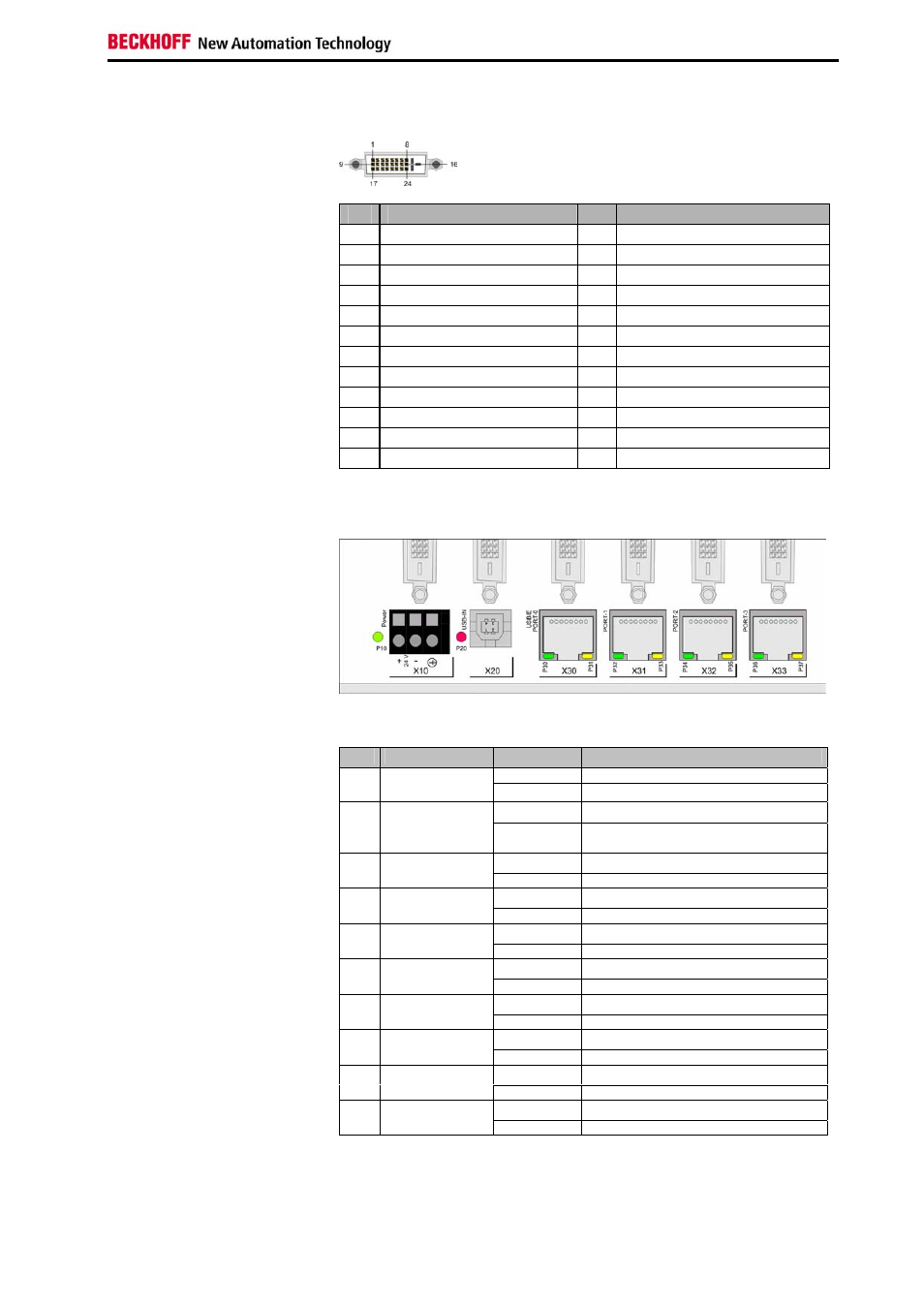

DVI-Ausgang (X50, X51, X52, X53) (Standard DVI-Kabel)
DVI-Ausgang (DVI-OUT)
Pin Belegung
Pin Belegung
1
TMDS Data 2-
13
n.c.
2
TMDS Data 2+
14
+ 5 V Stromversorgung
3
TMDS Data2/4 Abschirmung
15
GND ( +5 V, Analog H/V Sync)
4
n.c.
16
Hot Plug Detect
5
n.c.
17
TMDS Data 0 -
6
DDC Clock
18
TMDS Data 0 +
7
DDC Data
19
TMDS Data 0/5 Abschirmung
8
Analog Vertical Sync
20
n.c.
9
TMDS Data 1-
21
n.c.
10
TMDS Data 1+
22
TMDS Clock Abschirmung
11
TMDS Data1/3 Abschirmung
23
TMDS Clock +
12
n.c.
24
TMDS Clock -
LED-Diagnostik
LED-Diagnostik
Die folgende Tabelle zeigt die möglichen LED-Zustände:
LED Zuordnung
Status
Bedeutung
off
Stromversorgung nicht angeschlossen
P10 Stromversorgung
leuchtet grün 24 V
DC
angeschlossen
off
USB ist funktionsbereit
P20 USB/IN
Port
leuchtet rot
USB ist im Ruhemodus / kein Gerät
angeschlossen
off
15 V nicht verfügbar am USB/E-Port
P30 USB/E
Port-0
leuchtet grün 15 V liegen am USB/E-Port an
off Funktionsbereit
P31 USB/E
Port-0
leuchtet gelb
Unterbrochen
off
15 V nicht verfügbar am USB/E-Port
P32 USB/E
Port-1
leuchtet grün 15 V liegen am USB/E-Port an
off Funktionsbereit
P33 USB/E
Port-1
leuchtet gelb
Unterbrochen
off
15 V nicht verfügbar am USB/E-Port
P34 USB/E
Port-2
leuchtet grün 15 V liegen am USB/E-Port an
off Funktionsbereit
P35 USB/E
Port-2
leuchtet gelb
Unterbrochen
off
15 V nicht verfügbar am USB/E-Port
P36 USB/E
Port-3
leuchtet grün 15 V liegen am USB/E-Port an
off Funktionsbereit
P37 USB/E
Port-3
leuchtet gelb
Unterbrochen
CU8810-0000
