Betriebsanleitung
Beschreibung der Architektur

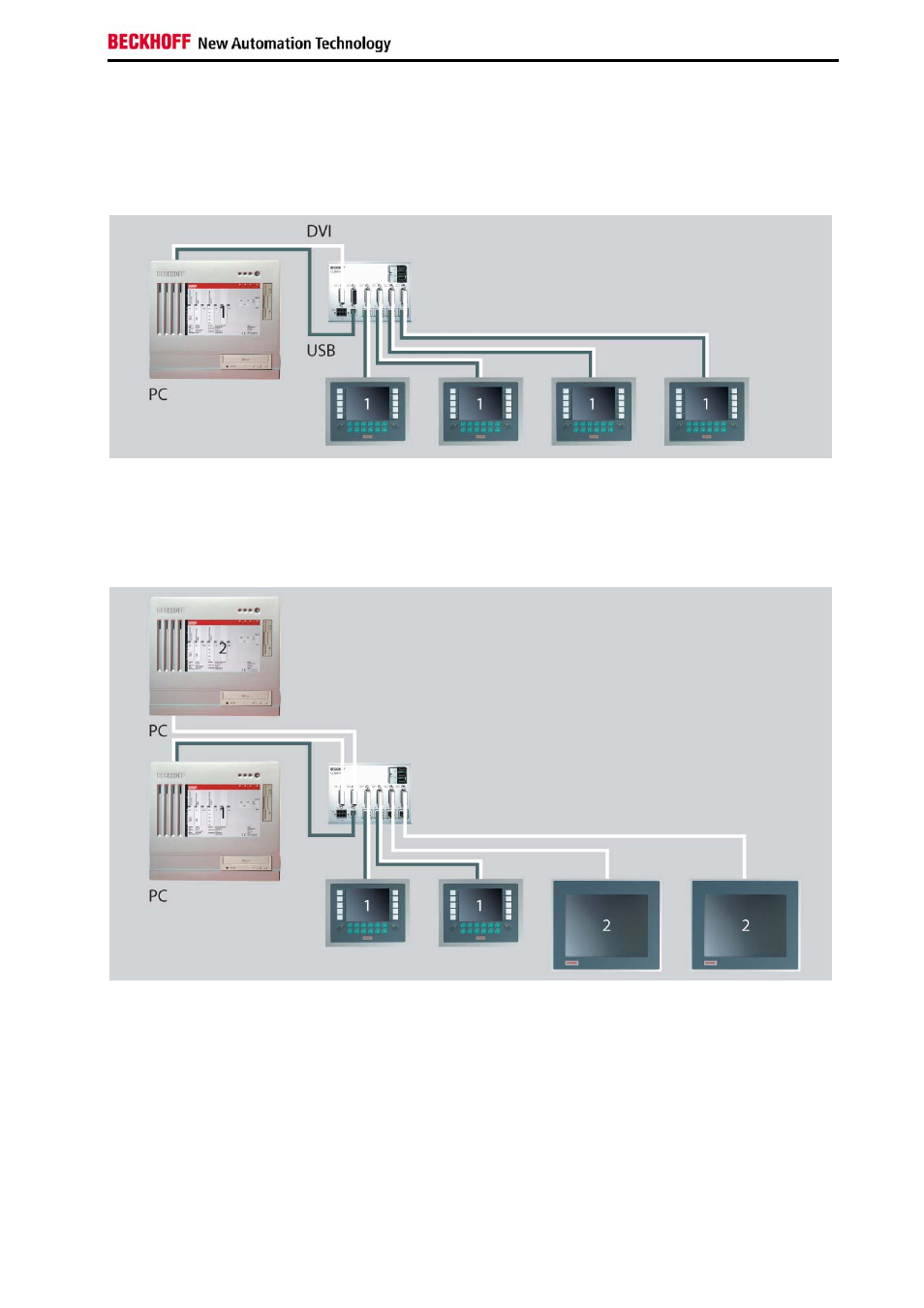

Variante 1
Ein PC mit DVI-Ausgang überträgt ein identisches Anzeigebild auf bis zu vier Control Panel. Von jedem
Control Panel aus können Befehlssignale über USB an den PC übertragen werden.
Variante 2
Beim Einsatz von zwei PCs mit je einem DVI-Ausgang ist es möglich, zwei unterschiedliche Bilder an die
Control Panel zu übertragen. Hierbei können die Bildschirmauflösungen der beiden Bilder voneinander
abweichen.
Variante 3
Das Prinzip der Variante mit zwei PCs funktioniert auch bei einem PC mit Core
™
-Duo-Technologie. Bei
der Verwendung von zwei DVI-Ausgängen ist es möglich, zwei unterschiedliche Bilder an die Control
Panel zu übertragen. Hierbei können die Bildschirmauflösungen der beiden Bilder voneinander
abweichen. Eine einfache Möglichkeit der Installation eines zusätzlichen DVI-Ausgangs bietet die
zweikanalige ADD2-Karte C9900-A185. Die Karte verfügt über zwei externe DVI-Anschlüsse und
ermöglicht den direkten Anschluss von zwei DVI/USB Control-Paneln an den PCs C5102, C6140,
C6150, C6240 oder C6250. Über den CU8810 lassen sich diese zwei DVI-Ausgänge weiter verzweigen
auf bis zu vier Control Panel.
CU8810-0000 13
