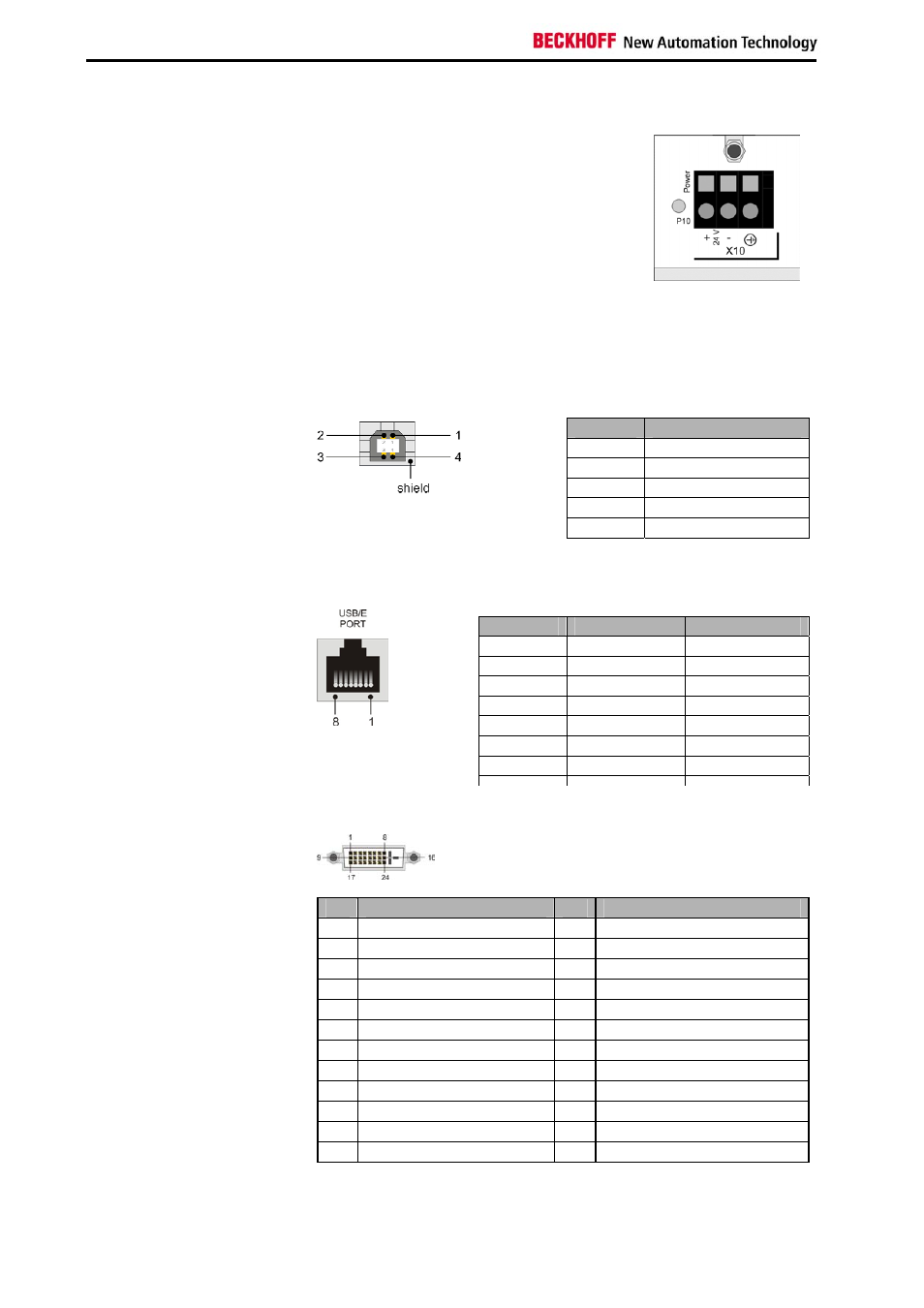

Produktbeschreibung
Stromversorgung
24 V
DC
Stromversorgung
Die Stromversorgung des DVI-Splitter erfolgt
durch eine 24 V
DC
Stromversorgung (X10).
Die Verdrahtung erfolgt wie abgebildet auf
der Frontseite des CU8810-Splitters.
Daten-Anschlüsse
Der CU8810 hat drei Arten von Anschlüssen: USB Typ B, RJ45 und
DVI. Die Pinbelegung ist im Folgenden beschrieben:
USB Typ B Port (X20) (Standard-Kabel)
USB Typ B Port
Pin
Signal
1 VCC
2 Data
-
3 Data
+
4 GND
Shield Abschirmung
RJ 45-Port (X30, X31, X32, X33) (Standard CAT5-Kabel)
RJ 45 Port
Pin
Signal
Belegung
1
15 V
15 V +
2 GND GND
3 TX
USB
TX
4 RX
USB
RX
5 RX
USB
RX
6 TX
USB
TX
7
15 V
15 V +
8
GND
GND
DVI-Eingang (X40, X41) (Standard DVI-Kabel)
DVI-Eingang (DVI-IN)
Pin Belegung
Pin Belegung
1
TMDS Data 2-
13
n.c.
2
TMDS Data 2+
14
+ 5 V Stromversorgung
3
TMDS Data2/4 Abschirmung 15
GND ( +5 V, Analog H/V Sync)
4
n.c.
16
Hot Plug Detect
5
n.c.
17
TMDS Data 0 -
6
DDC Clock
18
TMDS Data 0 +
7
DDC Data
19
TMDS Data 0/5 Abschirmung
8
Analog Vertical Sync
20
n.c.
9
TMDS Data 1 -
21
n.c.
10
TMDS Data 1 +
22
TMDS Clock Abschirmung
11
TMDS Data1/3 Abschirmung 23
TMDS Clock +
12
n.c.
24
TMDS Clock -
