Seite 11: 4 schnittstellen
Produktbeschreibung

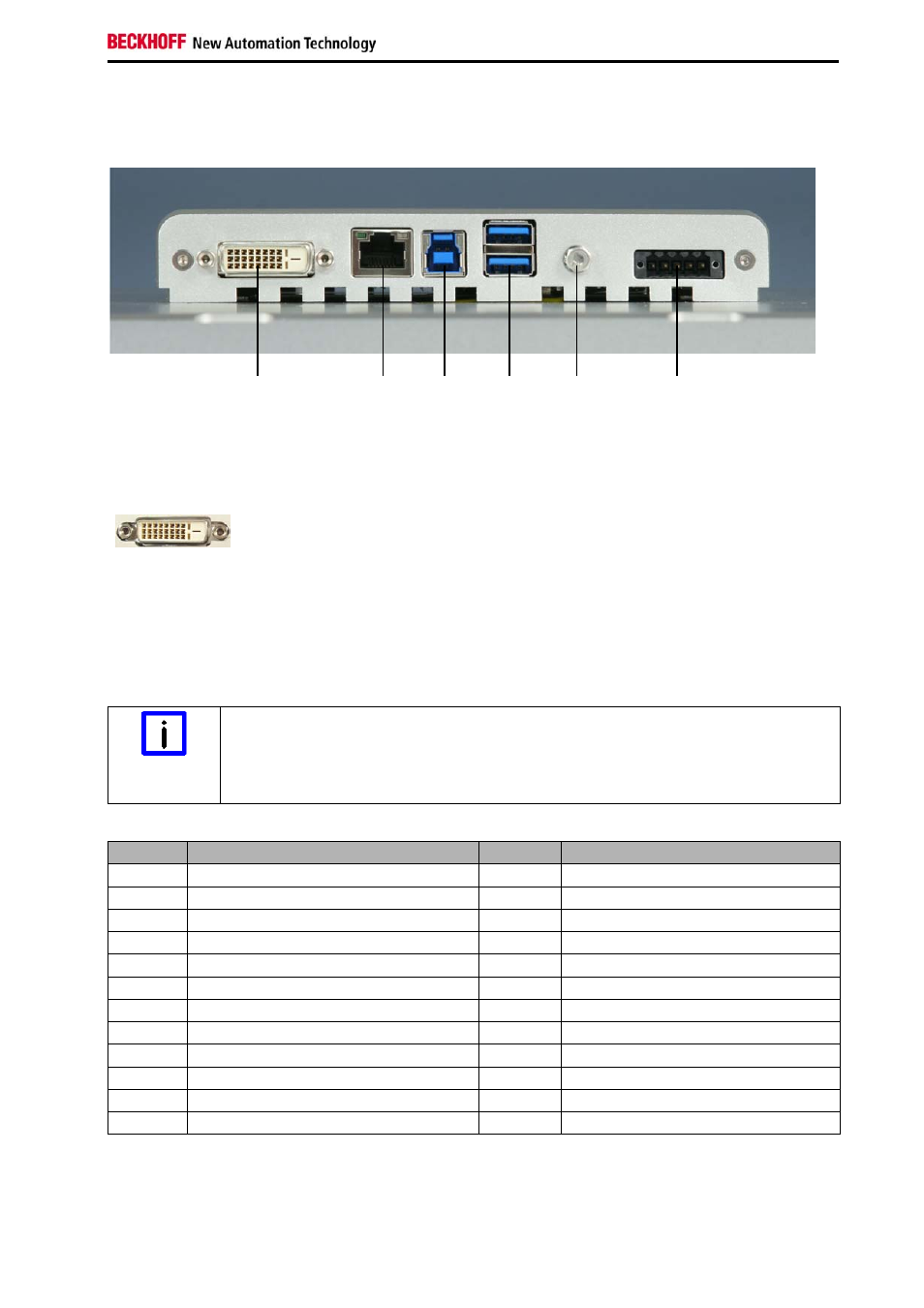

2.4 Schnittstellen
Ground
X102,
X103
USB-Ausgang
X104
USB-
Eingang
X101
Power
X106
DVI-E-Eingang
X105
USB-E-
Eingang
2.4.1 DVI-E-Eingang (Digital Visual Interface-Extended) (X106)
X106
DVI-E 3 X 8-polig digital Leiterplatten-Montage (MOLEX 74320-9000 / 74320-9004)
Der DVI-E-Anschluss (X 106) dient der Übertragung des Videosignals vom Industrie-PC zum
Control-Panel.
Das Grafiksignal wird direkt per DVI-Kabel über maximal 50 m Entfernung übertragen. Bei dieser
Kabellänge kommt das Grafiksignal nur stark verfälscht am Control-Panel an. Im Control-Panel CP29xx
wird ein Signalprozessor eingesetzt, der das DVI-Signal vollständig wiederherstellt. Der Industrie-PC
benötigt einen herkömmlichen DVI-Ausgang.
Übertragungsrate für das DDC-File begrenzen
Hinweis
Bei großer Distanz zwischen PC und Control-Panel muss die Übertragungsrate für das
DDC-File begrenzt werden.
Siehe hierzu das Kapitel
Einstellen der Übertragungsrate.
Pin
Signal
Pin
Signal
1 Rx2-
13 Rx3+
2
Rx2-
14
+ 5V DVI
3 GND
15 GND
4 Rx4-
16 HPD
5 Rx4+
17 Rx0-
6 DDC
CLK
18 Rx0+
7 DDC
DAT
19 GND
8 AV
SYNC
20 Rx5-
9 Rx1-
21 Rx5+
10 Rx1+
22 GND
11 GND
23 RxC+
12 Rx3-
24 RxC-
CP29xx
