Montage

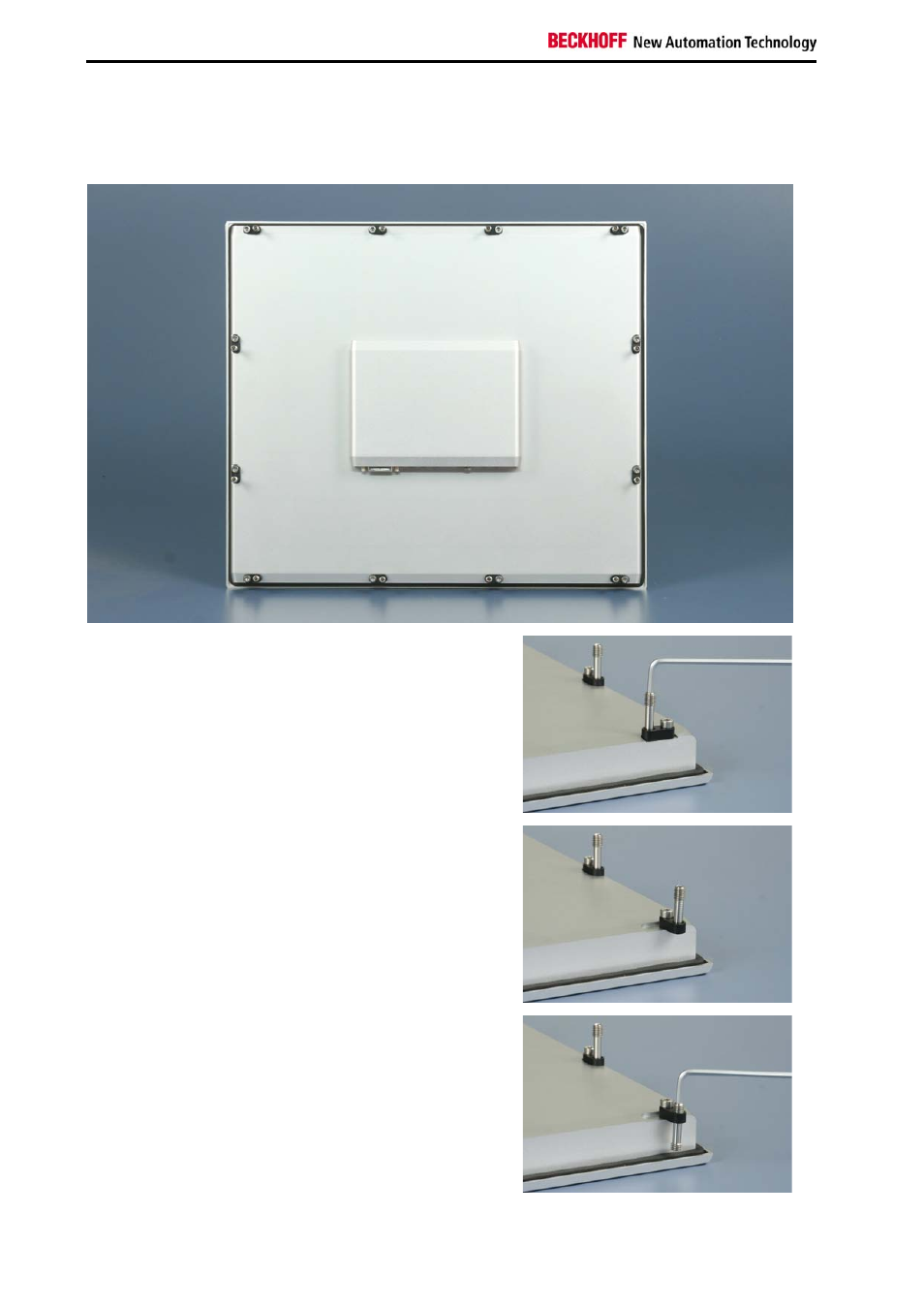

4.1.4 Befestigung des Control-Panels
Die Befestigung des Control-Panels erfolgt mit Klemmhebeln. Die Ausschnittgröße für das Control-Panel
entnehmen Sie dem Kapitel
, die Wandstärke kann von 1 mm bis 5 mm betragen.
1. Setzen Sie das Control-Panel in den Ausschnitt.
2. Lösen Sie die Klemmhebel mit einem 3,0 mm
Innensechskantschlüssel.
3. Klappen Sie die Klemmhebel um 90° zur Seite.
4. Ziehen Sie die Schrauben wieder fest.
14
CP29xx
