Montage

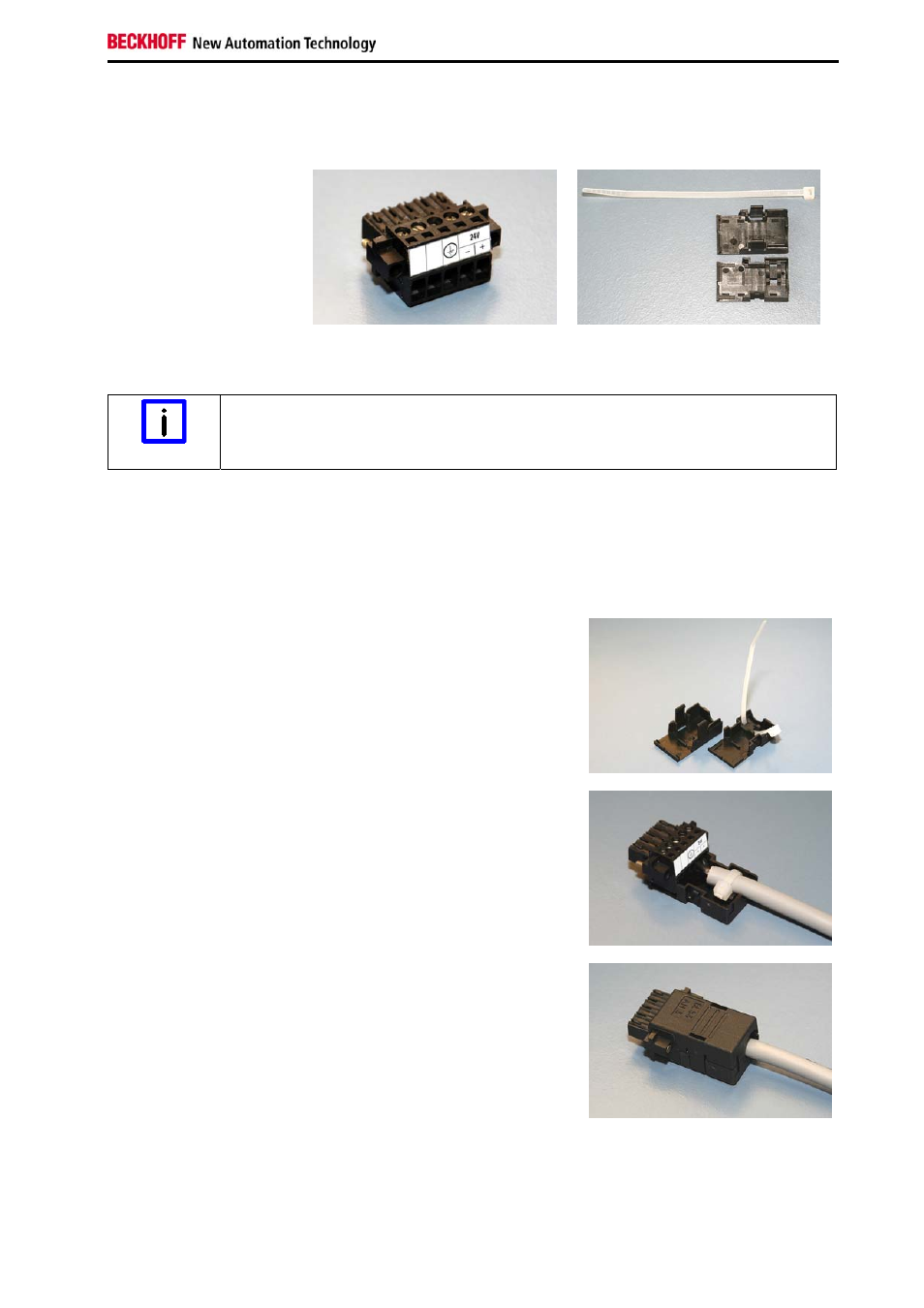

4.1.5 Montage des Versorgungskabels
Montieren Sie das Kabel für die Stromversorgung des Control-Panels mit dem mitgelieferten Material zur
Steckermontage:
Material zur
Steckermontage
Steckerleiste 5-polig
Zugentlastungsgehäuse mit
Kabelbinder
Leitungsquerschnitt
Hinweis
Der Stecker ist für 16 A spezifiziert und kann Leitungsquerschnitte bis
1,5 mm
2
aufnehmen.
So montieren Sie einen Stecker am Kabel
1. Isolieren Sie die Kabelenden ab (Abisolierlänge 8 – 9 mm).
2. Verschrauben Sie die Kabelenden in der 5-poligen Steckerleiste gemäß Verdrahtungsplan.
Anbringen der Zugentlastung
Fädeln Sie den Kabelbinder in das Unterteil des
Zugentlastungsgehäuses ein.
Einsetzen der Steckerleiste
Setzen Sie die Steckerleiste in das Unterteil des
Zugentlastungsgehäuses ein.
Ziehen Sie den Kabelbinder fest zu und kneifen Sie die
Kunststofflasche ab.
Befestigung des Gehäuse-Oberteils
Befestigen Sie das Oberteil des Zugentlastungsgehäuses,
indem Sie es auf das Unterteil aufrasten.
