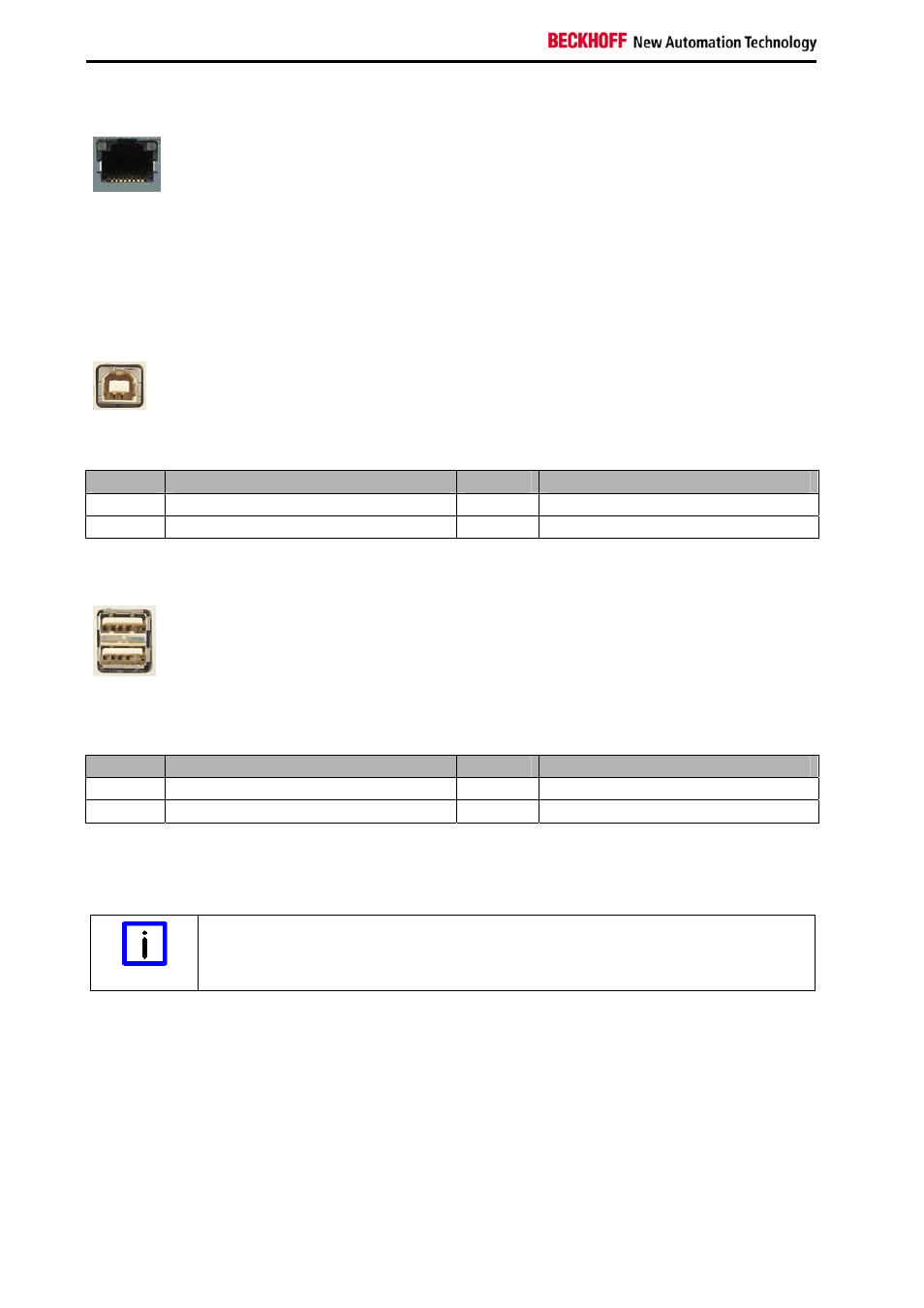

Produktbeschreibung
2.4.2 USB-E-Eingang (X 105)
X105
Anschluss über Standard-RJ45-Kabel, nicht gekreuzt
Über den USB-E-Eingang (X 105) wird das Control-Panel mit der USB-zu-USB-Extended-Wandler-Box
CU8801 verbunden.
Um eine Entfernung von 50 m ohne Hubs zu realisieren, wird bei USB-Extended das USB-Signal
umgewandelt, so dass es über 50 m CAT-5- Kabel übertragen werden kann. Im Control-Panel wird das
Signal in USB zurückgewandelt.
2.4.3 USB-Eingang (X 104)
X104
USB Typ-B Leiterplatten-Montage (FCI 61729-0010B USB Receptacle B-Type)
Mit dem USB Eingang (X 104, Stecker-Typ B) wird das Control-Panel mit dem Industrie-PC verbunden.
Unterstützt wird die USB3.0-Norm.
Pin
Signal
Pin
Signal
1 5V
3 D+
2 D-
4 GND
2.4.4 USB-Ausgang (X 102, X 103)
X102, X103
USB Typ-A 2-fach Leiterplatten-Montage (FCI 72309-0030B USB Double Receptacle A-Type)
Die beiden USB-Schnittstellen (X102, X103, Stecker-Typ A) dienen dem Anschluss von
Peripheriegeräten mit USB-Anschluss. Unterstützt wird die USB3.0-Norm beim Anschluss des Panels bis
5m, beim Anschluss des Panels ab 5m die USB2.0-Norm.
Pin
Signal
Pin
Signal
1 5V
3 D+
2 D-
4 GND
2.4.5 Masseverbindung
Über die Verschraubung (Ground) wird die Masseverbindung des Control-Panels hergestellt.
Mögliche Fehlfunktion bei fehlender Erdverbindung
Hinweis
Eine ordnungsgemäße Erdung des Gerätes ist für die Funktion des Touchscreens
zwingend erforderlich.
